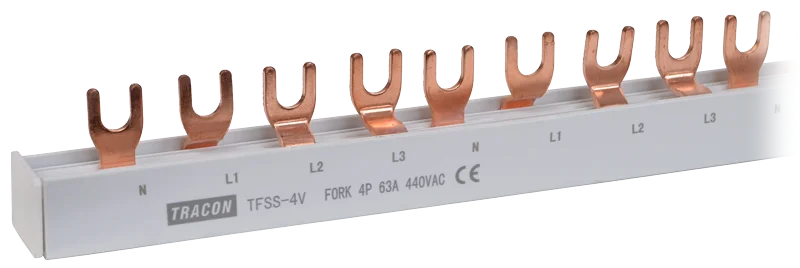

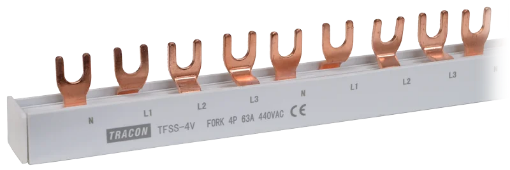

Sina legatura tip furca TRACON TFSS-4V 4P 63A 56 module 1m

Șina legătură tip furcă TRACON TFSS-4V este o bară de conexiune cu 4 poli, destinată distribuirii alimentării către aparate modulare compatibile. Are lungimea de 1m, acoperă 56 de poziții modulare și oferă o soluție pentru realizarea unui grup de conexiuni în tablou. Alegerea ei depinde în primul rând de forma bornelor aparatelor, de configurația celor 4 poli și de spațiul disponibil.

Șină de legătură tip furcă pentru borne compatibile

Sina legatura tip furca TRACON TFSS-4V folosește contacte tip furcă. Acesta este detaliul de verificat înainte de comandă: aparatele modulare trebuie să aibă borne potrivite pentru această formă de contact. Numărul de poli sau lățimea aparatului nu confirmă singure compatibilitatea cu șina. Verificarea bornelor este deosebit de utilă când într-un tablou sunt reunite aparate din serii diferite.

Formatul cu 4 poli permite realizarea unei distribuții pe patru căi în configurația pentru care sunt alese aparatele. Șina este un element de conexiune; ea nu înlocuiește aparatele de protecție și nu stabilește singură schema circuitelor. Configurația finală trebuie corelată cu aparatele și cu proiectul tabloului.

Lungime de 1m pentru un grup extins de module

Lungimea de 1m și formatul de 56 de module fac modelul relevant pentru o înșiruire amplă de aparate modulare compatibile. Cele 56 de module exprimă lățimea modulară acoperită, nu un număr garantat de aparate: un aparat poate ocupa mai multe poziții. Pentru a aprecia potrivirea, adună lățimile modulare ale aparatelor care trebuie conectate și ține cont de dispunerea lor în tablou.

Șina are secțiunea de 10 mm², curentul nominal permanent de 63A și tensiunea maximă de funcționare de 400V. Aceste valori ajută la selectarea componentei pentru circuitul proiectat, împreună cu caracteristicile aparatelor și ale celorlalte elemente ale ansamblului. O valoare nominală a șinei nu crește valoarea admisă a unui aparat conectat la ea.

Criteriile care decid potrivirea în tablou

Începe cu tipul contactului: TFSS-4V este varianta cu furcă. Continuă cu necesarul de 4 poli și cu lățimea modulară a grupului de aparate. Dacă sunt folosite aparate cu contact auxiliar, ține cont că acest model este indicat ca nefiind potrivit pentru aparate cu comutator auxiliar. Aceste verificări spun mai mult despre potrivirea efectivă decât simpla asemănare a dimensiunilor din catalog.

Pentru închiderea capătului șinei există terminația TRACON TFSS-4Z, identificată pentru TFSS-4V. Este un accesoriu cu cod propriu; include-l în lista componentelor necesare dacă configurația tabloului îl cere. Înainte de alegerea ansamblului, verifică și spațiul pentru aparate și conexiuni, deoarece lungimea șinei reprezintă doar una dintre dimensiunile relevante.

Erori frecvente la alegerea șinei de legătură tip furcă

Alegerea șinei tip furcă după numărul de poli

Patru poli nu sunt suficienți pentru a confirma potrivirea. Dacă bornele aparatului nu acceptă contacte tip furcă, șina nu corespunde conexiunii dorite. Verifică forma bornei pentru seria exactă de aparate.

Interpretarea celor 56 de module ca 56 de aparate

Un aparat modular poate ocupa mai mult de o poziție. Calculează spațiul după lățimea fiecărui aparat din grup, astfel încât întinderea necesară să corespundă formatului șinei.

Omiterea terminației din lista de componente

TFSS-4Z are un cod separat. Dacă proiectul necesită o terminație pentru șină, includerea ei trebuie verificată distinct la pregătirea componentelor, fără a presupune că vine împreună cu TFSS-4V.

Întrebări frecvente

Șina legătură tip furcă TFSS-4V se poate folosi în tablouri electrice?

Da, pentru aparataj modular compatibil. Alegerea concretă depinde de bornele tip furcă, de dispunerea aparatelor, de necesarul de 4 poli și de parametrii circuitului.

Ce lungime și ce capacitate modulară are TFSS-4V?

Are lungimea de 1m și formatul de 56 de module. Capacitatea modulară descrie spațiul ocupat de grupul de aparate, care trebuie calculat folosind lățimea fiecăruia.

Este potrivită pentru aparate cu contact auxiliar?

Nu este indicată pentru aparate cu comutator auxiliar. Dacă un asemenea aparat face parte din configurație, verifică separat soluția de conexiune potrivită acelui ansamblu.

Care este terminația asociată modelului?

TRACON TFSS-4Z este identificată pentru TFSS-4V. Terminația este un articol distinct, de luat în calcul în funcție de configurația aleasă.
