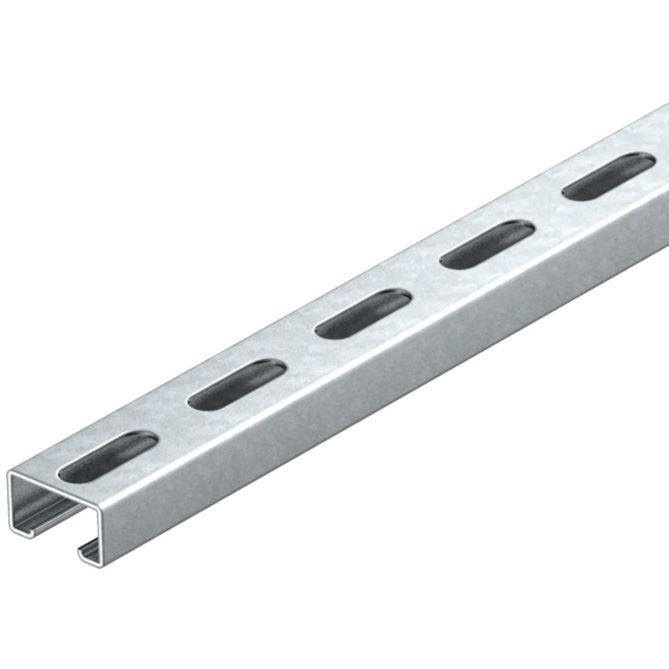

Șina montaj OBO Bettermann MS4022P2000FT este un profil C din oțel, în execuție grea, folosit la realizarea structurilor de susținere pentru instalații electrice. Bara are lungimea de 2m, lățimea de 40mm și înălțimea de 22.5mm. Fanta profilului are 18mm, iar partea posterioară este perforată. Produsul se livrează sub formă de bară de 2m, cu prețul afișat pe metru liniar.
Structuri de susținere cu șina montaj MS4022
Profilul poate fi folosit pentru instalări individuale și construcții portante, inclusiv pentru susținerea jgheaburilor sau realizarea consolelor pentru tablouri electrice. Forma C permite asocierea cu accesoriile de fixare potrivite sistemului de șine MS4022. Pentru pozarea cablurilor, șina poate fi utilizată împreună cu cleme U compatibile.
Dimensiunile profilului și lățimea fantei au roluri diferite. Secțiunea de 40x22.5mm descrie spațiul ocupat de șină în structură, în timp ce fanta de 18mm contează la alegerea pieselor care se fixează în profil. Grosimea oțelului este de 2mm. Astfel, varianta poate fi identificată fără a confunda fanta cu înălțimea ori cu grosimea materialului.
Perforații pentru fixarea profilului
Partea posterioară perforată oferă puncte de fixare distribuite de-a lungul șinei. Distanța dintre centrele găurilor este de 50mm, informație utilă la pregătirea pozițiilor de prindere în cadrul structurii. Profilul este simplu, fără zimțare. Lungimea de 2m corespunde unei bare întregi, nu dimensiunii fiecărui punct de prindere.
Oțelul este zincat prin imersie, cu suprafața realizată potrivit DIN EN ISO 1461. Finisajul este o caracteristică a acestei variante FT și trebuie păstrat în identificarea produsului atunci când structura include și alte componente metalice. Șina are masa specificată de 1.525kg pe metru.
Bară de 2m, cu preț afișat pe metru
Unitatea de măsură afișată la vânzare este metrul liniar, însă produsul este o bară cu lungimea de 2m. Pentru necesarul unei lucrări, distincția dintre lungimea fizică a barei și unitatea în care este exprimat prețul evită interpretarea greșită a cantității. Codul 1121979 identifică exact varianta perforată MS4022P2000FT, cu profil de 40x22.5mm și fantă de 18mm.
Erori frecvente la alegerea șinei montaj
- Citirea valorii de 18mm ca grosime a șinei montaj. Aceasta este lățimea fantei. Grosimea materialului este de 2mm.
- Alegerea accesoriilor numai după lățimea exterioară de 40mm. Pentru piesele care intră în profil contează și fanta de 18mm, precum și compatibilitatea cu sistemul MS4022.
- Confundarea metrului liniar cu lungimea barei. Prețul este afișat pe metru, iar bara livrată are lungimea de 2m.
Întrebări frecvente despre șina montaj OBO Bettermann
Ce reprezintă dimensiunile șinei montaj MS4022P2000FT?
Șina montaj MS4022P2000FT măsoară 2000x40x22.5mm. Separat de aceste dimensiuni, fanta profilului are 18mm, iar grosimea oțelului este de 2mm.
Se poate utiliza profilul pentru pozarea cablurilor?
Șina OBO Bettermann poate fi utilizată cu cleme U pentru pozarea cablurilor. Este folosită și în structuri portante pentru jgheaburi sau console pentru tablouri electrice.
Perforațiile sunt pe partea posterioară?
Profilul MS4022P2000FT este perforat pe partea posterioară. Distanța dintre centrele găurilor este de 50mm.
