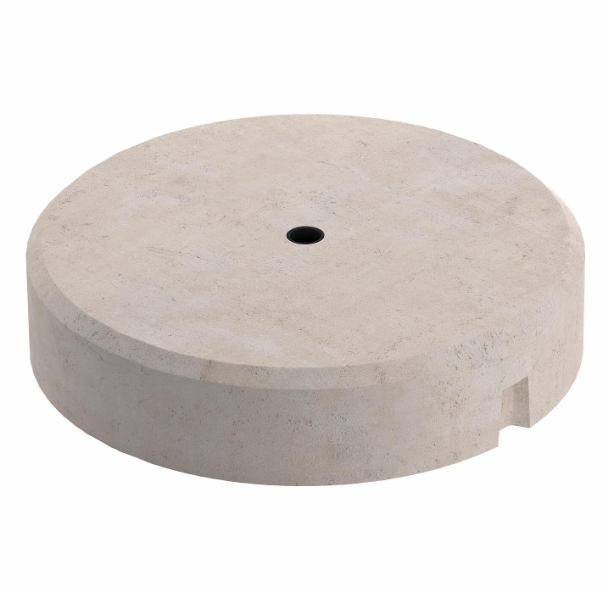

Suport beton OBO FangFix F-FIX-S16 16kg 5403227

Suport beton OBO FangFix F-FIX-S16 este un bloc de 16kg care contribuie la stabilitatea unei tije de captare din sistemul FangFix. Este folosit în ansamblurile de captare amplasate pe acoperișuri plane, unde numărul blocurilor depinde de tijă și de solicitarea vântului la locul instalării. Blocul este realizat din beton rezistent la îngheț, se poate stivui și are diametrul nominal de 36.5cm.

Suport beton pentru stabilitatea sistemului FangFix

Blocul F-FIX-S16 furnizează masa de 16kg folosită la susținerea ansamblului FangFix. În sistem, piesa din beton lucrează împreună cu baza FangFix și cu clema care fixează tija de captare. Blocul nu este un suport complet pentru tijă atunci când este folosit singur: baza și clema au funcții separate de așezare și prindere, iar tija aparține la rândul ei ansamblului.

Sistemul FangFix este destinat tijelor de captare cu diametrul de 1.6cm, pe acoperișuri plane cu înclinare de până la 10°. Această utilizare descrie ansamblul realizat din componentele FangFix, nu o posibilitate de fixare directă a tijei în blocul de beton. Dacă achiziția urmărește alcătuirea unui punct de captare, codul 5403227 identifică numai blocul din beton F-FIX-S16. Distincția ajută la pregătirea tuturor pieselor necesare ansamblului.

Masă de 16kg și posibilitate de stivuire

Greutatea blocului contribuie la stabilitatea tijei de captare. Forma stivuibilă permite folosirea mai multor blocuri FangFix de 16kg în configurațiile care necesită o masă mai mare. Numărul lor nu este fix pentru toate instalările: în proiectarea ansamblului se iau în considerare tija folosită, înălțimea acesteia și solicitarea vântului la amplasament. Un singur bloc de 16kg nu trebuie interpretat ca soluție suficientă pentru orice tijă sau pentru orice acoperiș.

Posibilitatea de stivuire este utilă atunci când configurația calculată cere două sau mai multe blocuri în același punct de susținere. Ea permite realizarea masei necesare folosind elemente ale aceluiași sistem. Totuși, adăugarea blocurilor crește și sarcina exercitată asupra acoperișului. De aceea, masa ansamblului și încărcarea admisă în locul ales sunt relevante înainte de stabilirea numărului de piese.

Dimensiuni utile pentru amplasarea pe acoperiș

Suportul din beton are diametrul nominal de 36.5cm și înălțimea de 8cm. Lățimea măsurată a blocului este de 36.4cm. Diametrul nominal identifică dimensiunea din sistemul FangFix, în timp ce măsura exterioară ajută la aprecierea spațiului ocupat de piesa propriu-zisă. La amplasarea mai multor puncte de captare contează atât suprafața rezervată fiecărui bloc, cât și traseele și celelalte elemente existente pe acoperiș.

Blocul F-FIX-S16 este realizat din beton rezistent la îngheț. Este astfel o piesă concepută pentru utilizarea exterioară declarată a sistemului, fără a transforma blocul într-o protecție pentru învelitoare. În funcție de materialul acoperișului, contactul cu blocurile poate produce deteriorări; în instrucțiunile sistemului sunt prevăzute măsuri de protecție a învelitorii în zona de amplasare.

Rolul blocului în ansamblul de captare

Într-un ansamblu FangFix, baza primește blocul din beton și participă la ancorarea tijei. Clema FangFix fixează tija și permite conectarea conductorului rotund corespunzător sistemului. Blocul de 16kg are rolul său propriu: adaugă masa necesară configurației stabilite. Separarea acestor funcții este importantă pentru cine cumpără piesele individual, deoarece forma unui bloc din beton nu indică prezența bazei, a clemei sau a tijei în același articol.

Pentru modelul F-FIX-S16, baza FangFix destinată blocului de 16kg este un element distinct al sistemului. Alegerea pieselor după familia și masa blocului menține compatibilitatea dimensională a ansamblului. Codul 5403227 este util tocmai pentru identificarea blocului de 16kg atunci când trebuie completat un sistem FangFix sau trebuie pregătit numărul de blocuri prevăzut pentru o tijă de captare.

Erori frecvente la alegerea suportului din beton

Confundarea suportului beton cu ansamblul FangFix complet. Articolul 5403227 este blocul de 16kg. Baza, clema și tija îndeplinesc alte funcții în sistem; lipsa lor lasă incomplet punctul de susținere a tijei.

Presupunerea că un bloc este suficient în orice amplasament. Necesitatea de a stivui blocuri depinde de tija utilizată și de solicitarea vântului. Alegerea unei singure bucăți doar după greutatea nominală poate duce la o configurație cu masă insuficientă.

Omiterea încărcării acoperișului. Fiecare bloc adaugă 16kg în punctul de amplasare, iar mai multe blocuri stivuite adaugă masă suplimentară. Numărul stabilit pentru rezistența la vânt trebuie corelat și cu încărcarea admisă a acoperișului.

Întrebări frecvente despre suportul beton OBO F-FIX-S16

Suportul beton OBO F-FIX-S16 rezistă la îngheț? Da, blocul este realizat din beton rezistent la îngheț. Este destinat folosirii în sistemul FangFix pentru instalații de captare amplasate la exterior.

Blocurile F-FIX-S16 se pot așeza unul peste altul? Da, blocurile sunt stivuibile. Numărul necesar se stabilește pentru configurația tijei și pentru solicitarea vântului din locul de instalare.

Care sunt dimensiunile blocului de 16kg? Diametrul nominal este de 36.5cm, iar înălțimea este de 8cm. Lățimea exterioară măsurată este de 36.4cm.

Este blocul potrivit pentru orice tip de acoperiș? FangFix este un sistem pentru acoperișuri plane cu înclinare de până la 10°. Materialul învelitorii și încărcarea admisă la locul amplasării contează pentru realizarea ansamblului.
