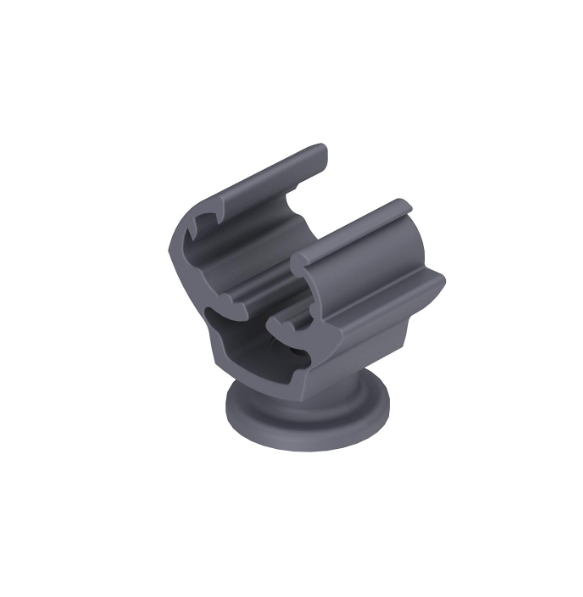

Suport conductor OBO 177 20 M8 Rd 0.8-1cm H 2cm gri 5207444

Suport conductor OBO 177 20 M8 este o piesă din poliamidă gri pentru fixarea unui conductor rotund cu diametrul de 0.8–1cm. Codul 5207444 identifică varianta cu înălțime de montaj de 2cm, folosită pentru susținerea conductorului pe trasee de protecție la trăsnet. Clema reține conductorul, iar baza suportului are filet interior M8 și o perforație cu diametrul de 0.7cm.

Suport conductor pentru trasee rotunde la înălțime de 2cm

Suportul OBO 5207444 poziționează conductorul la înălțimea de montaj de 2cm față de baza piesei. Această valoare contează atunci când traseul trebuie păstrat la o distanță definită de suprafața pe care sunt fixate suporturile. Modelul acceptă conductori rotunzi cu diametrul cuprins între 0.8 și 1cm. Domeniul se referă la diametrul conductorului, nu la secțiunea unui cablu electric.

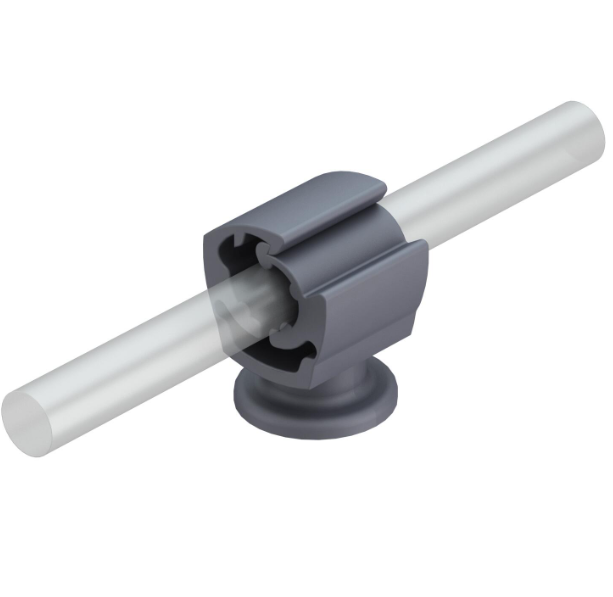

Clema integrată fixează conductorul în suport. Piesa este destinată susținerii și poziționării traseului, astfel încât conductorul rotund să poată fi prins în punctele stabilite pentru instalație. Suportul nu îmbină două capete de conductor și nu înlocuiește o piesă de conexiune electrică. Această diferență ajută la pregătirea materialelor pentru un traseu în care sunt necesare atât puncte de susținere, cât și legături între segmente.

Prinderea conductorului și fixarea bazei M8

Suportul are două zone cu roluri diferite. În partea superioară, clema este dimensionată pentru conductorul rotund de 0.8–1cm. La bază, piesa are filet interior M8 și perforație cu diametrul de 0.7cm pentru fixarea suportului. Inscripția M8 descrie filetul bazei; ea nu indică diametrul conductorului și nu schimbă domeniul de prindere al clemei.

Înălțimea de montaj este de 2cm, iar lungimea suportului este de 2.2cm. Înălțimea arată poziția conductorului față de baza de fixare, în timp ce lungimea descrie spațiul ocupat de piesă în direcția respectivă. Citirea separată a acestor valori este utilă la organizarea punctelor de susținere, mai ales când traseul trece în apropierea altor elemente constructive.

Tipul elementului folosit pentru fixarea bazei se alege în funcție de suprafața pe care este instalat suportul. Filetul M8 și perforația bazei sunt caracteristici ale piesei; ele nu indică faptul că sunt incluse șuruburi sau alte accesorii de montaj. Pentru identificarea corectă la comandă, codul 5207444 trebuie asociat cu tipul 177 20 M8 și cu înălțimea de 2cm.

Poliamidă pentru trasee expuse la intemperii

Corpul, clema și piesele inferioare ale suportului OBO 177 20 M8 sunt din poliamidă. Piesa este rezistentă la intemperii și are un interval de temperatură de la -35°C până la +90°C. Aceste caracteristici permit folosirea ei pe trasee expuse condițiilor de exterior, în limitele de temperatură ale produsului. Culoarea suportului este gri.

Rezistența la intemperii privește materialul suportului și condițiile sale de utilizare. Ea nu descrie performanța întregului sistem de protecție la trăsnet și nici rezistența elementelor de fixare alese separat. Pentru acest cod, funcția piesei este prinderea mecanică a conductorului rotund și menținerea înălțimii de montaj prevăzute.

Potrivirea suportului OBO 5207444 cu traseul

Trei caracteristici stabilesc potrivirea piesei: conductor rotund cu diametrul de 0.8–1cm, înălțime de montaj de 2cm și posibilitatea de fixare a bazei prin configurația M8. Forma conductorului este decisivă. O platbandă sau un cablu ales numai după secțiunea nominală nu devine compatibil cu această clemă doar pentru că una dintre dimensiunile sale se apropie de domeniul indicat.

Modelul 177 20 M8 este util atunci când proiectarea traseului cere susținerea conductorului aproape de baza de montaj, la înălțimea specificată de 2cm. Pe un traseu cu mai multe puncte de prindere, folosirea aceluiași cod păstrează aceeași dimensiune nominală a suporturilor. Poziția fiecărui punct și elementele de ancorare depind însă de suprafața și configurația instalației.

Erori frecvente la alegerea unui suport conductor

Alegerea suportului conductor după secțiunea cablului

Clema OBO 5207444 este definită pentru diametrul de 0.8–1cm al unui conductor rotund. Secțiunea nominală a unui cablu nu confirmă această dimensiune. Alegerea după secțiune poate duce la o piesă care nu prinde conductorul folosit pe traseu.

Interpretarea lui M8 drept diametru al conductorului

M8 identifică filetul interior al bazei. Clema are propriul domeniu de prindere pentru conductorul rotund, de 0.8–1cm. Confundarea marcajelor afectează alegerea suportului sau a prinderii bazei.

Confundarea înălțimii de montaj cu lungimea piesei

Înălțimea de montaj a variantei 5207444 este de 2cm, iar lungimea piesei este de 2.2cm. Prima valoare descrie poziționarea conductorului; a doua descrie gabaritul suportului. Cele două nu sunt interschimbabile la planificarea traseului.

Întrebări frecvente despre suport conductor OBO

Ce conductor fixează suportul conductor OBO 5207444?

Suportul conductor OBO 5207444 fixează un conductor rotund cu diametrul de 0.8–1cm. Prinderea se face cu clema piesei, nu prin filetul M8 al bazei.

La ce înălțime ține conductorul modelul 177 20 M8?

Suportul OBO 177 20 M8 are înălțimea de montaj de 2cm. Această dimensiune identifică poziția nominală a conductorului față de baza suportului.

Poate fi utilizat OBO 5207444 pe un traseu exterior?

Da, suportul OBO 5207444 este rezistent la intemperii. Poliamida din care este realizat suportă temperaturi cuprinse între -35°C și +90°C.

Filetul M8 servește la prinderea conductorului?

Nu, filetul M8 aparține bazei suportului OBO 177 20 M8. Conductorul rotund este reținut separat de clema din partea superioară.
