Suport conductor OBO 177 55 M8 Rd 0.8-1cm gri 5207487

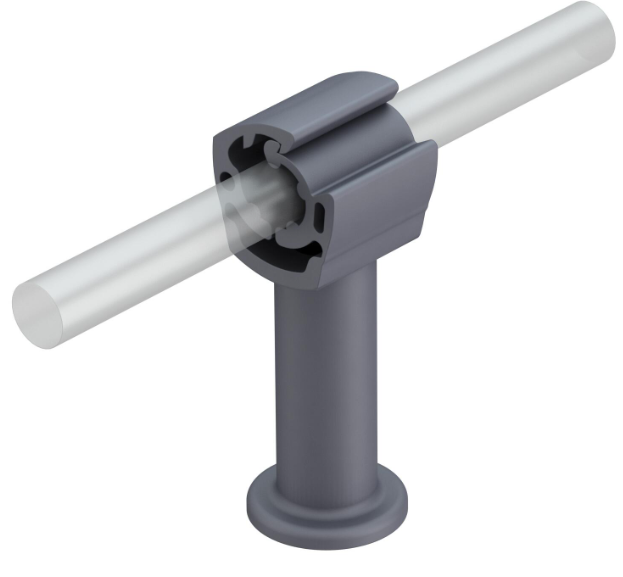

Suport conductor OBO 177 55 M8 este o piesă din poliamidă gri pentru fixarea unui conductor rotund cu diametrul de 0.8–1cm. Varianta 5207487 ține conductorul la o înălțime de montaj de 5.5cm și este potrivită pentru traseele de conductori din instalațiile de protecție la trăsnet. Clema de fixare reține conductorul, iar baza suportului permite prinderea prin filetul interior M8 sau prin perforația cu diametrul de 0.7cm.

Suport conductor pentru un traseu rotund fixat la 5.5cm

Suportul OBO 5207487 este dimensionat pentru conductor rotund Rd 0.8–1cm. Forma conductorului contează la fel de mult ca dimensiunea: clema este destinată prinderii unui conductor rotund, nu unei platbande sau unui cablu ales numai după secțiunea sa. Prin fixarea conductorului pe suport, traseul poate fi poziționat la înălțimea de montaj prevăzută pentru această variantă.

Înălțimea de 5.5cm este caracteristica distinctivă a modelului 177 55 M8. Ea descrie poziția de montaj a conductorului față de baza suportului și ajută la alegerea piesei când traseul trebuie ridicat față de suprafața de fixare. Lungimea piesei este de 2.2cm. Cele două dimensiuni descriu aspecte diferite: înălțimea privește poziționarea traseului, iar lungimea ajută la aprecierea spațiului ocupat de suport.

Clemă pentru conductor și prindere M8 pentru suport

Conductorul se fixează cu clema suportului, în timp ce baza are filet interior M8 și perforație cu diametrul de 0.7cm. Separarea celor două tipuri de prindere ajută la planificarea traseului: clema trebuie să corespundă diametrului conductorului, iar prinderea bazei trebuie să corespundă elementului folosit pentru fixarea pe suprafață. Mențiunea M8 se referă la filetul suportului, nu la diametrul conductorului pe care îl ține.

Suportul este o componentă de poziționare și fixare a traseului. Nu este o piesă pentru îmbinarea capetelor de conductor și nu realizează singur o conexiune electrică între două segmente. Când este necesară continuarea conductorului, funcția de îmbinare trebuie tratată separat de funcția acestui suport. Distincția este utilă în special la pregătirea materialelor pentru un traseu nou, unde ambele tipuri de piese pot fi necesare în puncte diferite.

Poliamidă rezistentă la intemperii

Corpul, clema și piesele inferioare ale suportului OBO 177 55 M8 sunt realizate din poliamidă. Materialul este rezistent la intemperii, iar intervalul de temperatură al piesei este de la -35°C până la +90°C. Aceste caracteristici susțin utilizarea suportului pe trasee expuse condițiilor exterioare, cu respectarea domeniului de temperatură al produsului.

Culoarea gri face parte din identificarea acestei variante. La selectarea suporturilor pentru același traseu, codul 5207487 indică împreună tipul de prindere M8, domeniul de diametru Rd 0.8–1cm și înălțimea de montaj de 5.5cm. Codul este un reper mai precis decât denumirea generală „suport conductor”, care nu arată distanța de montaj sau forma conductorului acceptat.

Potrivirea suportului cu traseul de protecție la trăsnet

La alegerea piesei contează diametrul conductorului, forma sa rotundă, înălțimea dorită a traseului și modul de prindere a bazei. Un conductor rotund cu diametrul în intervalul 0.8–1cm corespunde clemei. Dacă traseul cere o altă distanță față de suprafața de fixare, înălțimea de 5.5cm a acestei variante trebuie luată în calcul înainte de comandă.

Filetul interior M8 și perforația de 0.7cm descriu suportul, dar nu stabilesc singure elementele necesare fixării pe orice suprafață. Alegerea elementului de prindere depinde de suportul constructiv pe care este amplasat traseul. Piesa nu trebuie confundată nici cu un izolator având o valoare declarată de tensiune: rolul confirmat al modelului 5207487 este susținerea mecanică a conductorului rotund.

Erori frecvente la alegerea unui suport conductor

Alegerea suportului conductor după secțiunea cablului

Clema OBO 5207487 este definită pentru diametrul unui conductor rotund, de 0.8–1cm. O secțiune exprimată în centimetri pătrați nu confirmă singură că piesa îl poate prinde. Dimensiunea necesară alegerii este diametrul exterior al conductorului.

Confundarea filetului M8 cu dimensiunea conductorului

M8 identifică filetul interior folosit la prinderea suportului. Conductorul acceptat de clemă are diametrul de 0.8–1cm. Confundarea celor două marcaje poate duce la alegerea greșită a piesei sau a elementului de fixare.

Omiterea înălțimii de montaj

Varianta 177 55 M8 poziționează conductorul la 5.5cm. Dacă traseul trebuie să aibă o altă distanță față de suprafața de prindere, simpla potrivire a diametrului conductorului nu este suficientă pentru alegerea acestui suport.

Întrebări frecvente despre suport conductor OBO

Ce conductor poate fixa suportul conductor OBO 5207487?

Suportul conductor OBO 5207487 fixează un conductor rotund cu diametrul de 0.8–1cm. Prinderea conductorului se face prin clema integrată în piesă.

Ce reprezintă valoarea de 5.5cm la modelul 177 55 M8?

Valoarea de 5.5cm este înălțimea de montaj a conductorului pe suportul OBO 177 55 M8. Ea descrie poziționarea traseului și nu lungimea piesei, care este de 2.2cm.

Suportul OBO 5207487 poate fi utilizat la exterior?

Da, suportul OBO 5207487 este rezistent la intemperii. Piesa din poliamidă are un interval de temperatură de la -35°C până la +90°C.

Suportul poate îmbina două capete de conductor?

Nu, modelul OBO 177 55 M8 fixează și poziționează conductorul. Clema sa nu este un conector pentru îmbinarea electrică a două segmente de traseu.
