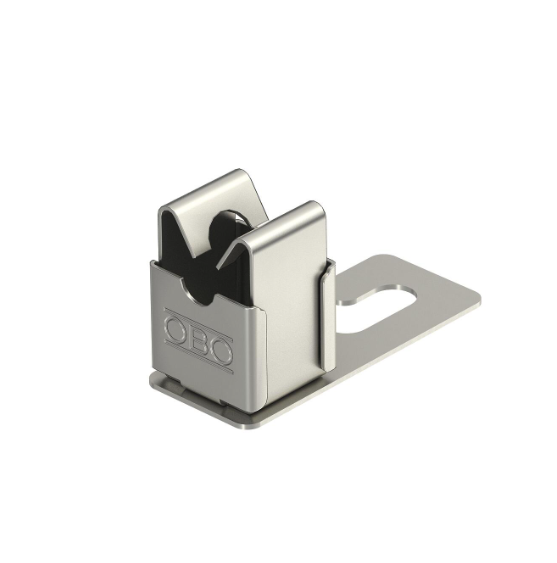

Suport conductor OBO 159 VA-V pentru acoperis Rd 0.8cm inox 5217075

Suport conductor OBO 159 VA-V este o piesă din oțel inoxidabil pentru susținerea unui conductor rotund Rd 0.8cm pe acoperiș. Este destinat traseelor de conductor realizate pe acoperișuri din țiglă, ardezie și placă ondulată, unde poziția conductorului trebuie păstrată prin puncte de fixare. Brida reține conductorul, iar elementul inferior se fixează prin înșurubare. Codul 5217075 identifică varianta cu înălțimea de montaj de 2.1cm.

Suport conductor pentru trasee pe țiglă, ardezie și placă ondulată

La alegerea suportului contează atât învelitoarea, cât și diametrul conductorului care va fi așezat pe traseu. Modelul 159 VA-V este descris pentru acoperișuri din țiglă, ardezie și placă ondulată și primește conductor rotund Rd 0.8cm. Această potrivire precisă ajută la identificarea piesei atunci când traseul este deja proiectat pentru un conductor cu acest diametru. Suportul are rolul de a-l ține în poziție pe acoperiș; continuitatea și configurația întregului sistem de protecție se stabilesc prin celelalte componente ale instalației.

Conductorul este reținut cu o bridă de prindere, parte a formei de fixare a acestui model. Pentru cumpărare, detaliul este util deoarece indică modul în care piesa ține conductorul în suport. Verifică diametrul conductorului prevăzut în proiect: valoarea Rd 0.8cm se referă la conductorul acceptat, nu la orificiul din baza suportului. Două dimensiuni apropiate au aici funcții diferite, iar separarea lor evită alegerea piesei după măsura greșită.

Poziționarea traseului la înălțimea de montaj de 2.1cm

Înălțimea de montaj de 2.1cm este reperul pentru poziționarea conductorului față de zona de fixare. Ea poate conta la corelarea suporturilor de pe același traseu, mai ales când conductorul trece prin mai multe puncte de susținere pe acoperiș. Dimensiunea nu trebuie confundată cu înălțimea totală a piesei: suportul are o înălțime exterioară de 3.44cm. Diferența dintre cele două valori este relevantă dacă spațiul disponibil sau alinierea componentelor impune verificarea gabaritului.

Corpul suportului măsoară 6.1cm în lungime și 2.5cm în lățime. Aceste măsuri ajută la identificarea locului disponibil pentru piesă, fără să înlocuiască verificarea suportului de prindere și a traseului efectiv. Într-o comandă pentru mai multe puncte de susținere, folosirea aceluiași model păstrează consecvent diametrul acceptat și înălțimea de montaj indicate pentru fiecare piesă.

Fixare prin înșurubare cu bază perforată longitudinal

Elementul inferior al suportului are o perforație longitudinală cu diametrul de 0.85cm, iar tipul de montaj al piesei este prin înșurubare. Perforația aparține bazei care se fixează, în timp ce brida aparține zonei care reține conductorul. Identificarea separată a acestor două părți este utilă când sunt alese punctele de prindere și când este verificată potrivirea conductorului cu suportul.

Atât elementul inferior, cât și suportul conductorului sunt din oțel inoxidabil V2A. Materialul este un criteriu concret pentru o piesă aflată pe un traseu exterior: cumpărătorul poate păstra aceeași cerință de material atunci când selectează componentele aferente instalației. Descrierea materialului nu stabilește singură compatibilitatea cu orice element de fixare sau cu orice configurație a învelitorii; acestea depind de ansamblul în care va fi folosit suportul.

Erori frecvente la alegerea unui suport conductor

Confundarea perforației bazei cu diametrul conductorului. Perforația longitudinală de 0.85cm se află în elementul inferior. Conductorul potrivit pentru brida modelului 159 VA-V este rotund, Rd 0.8cm. Alegerea unui conductor după dimensiunea perforației bazei poate duce la o nepotrivire în zona de reținere.

Citirea înălțimii de montaj ca înălțime totală. Valoarea de 2.1cm descrie înălțimea de montaj, în timp ce înălțimea exterioară a piesei este de 3.44cm. Când există o limită de spațiu, compararea proiectului cu valoarea greșită poate afecta amplasarea suportului.

Alegerea doar după aspectul învelitorii. Tipul acoperișului este un criteriu, dar nu îl înlocuiește pe cel al conductorului. Pentru acest model trebuie verificat și diametrul rotund Rd 0.8cm; un traseu cu alt diametru nu devine compatibil doar fiindcă învelitoarea se află printre cele indicate pentru suport.

Întrebări frecvente despre suportul conductor OBO 159 VA-V

Ce conductor poate fi prins în acest suport conductor? Un conductor rotund Rd 0.8cm. Aceasta este dimensiunea conductorului reținut de bridă; diametrul de 0.85cm aparține perforației elementului inferior.

Unde poate fi folosit suportul OBO 159 VA-V? Pe trasee de acoperiș din țiglă, ardezie sau placă ondulată. Alegerea punctelor de fixare se face în funcție de configurația concretă a învelitorii și a traseului.

Ce înseamnă înălțimea de montaj de 2.1cm? Este dimensiunea de montaj a suportului. Pentru spațiul ocupat de întreaga piesă, înălțimea exterioară este de 3.44cm.

Din ce material sunt realizate baza și partea care ține conductorul? Ambele sunt din oțel inoxidabil V2A. Materialul se aplică elementului inferior și suportului conductorului, cele două părți relevante pentru fixarea piesei și susținerea traseului.
