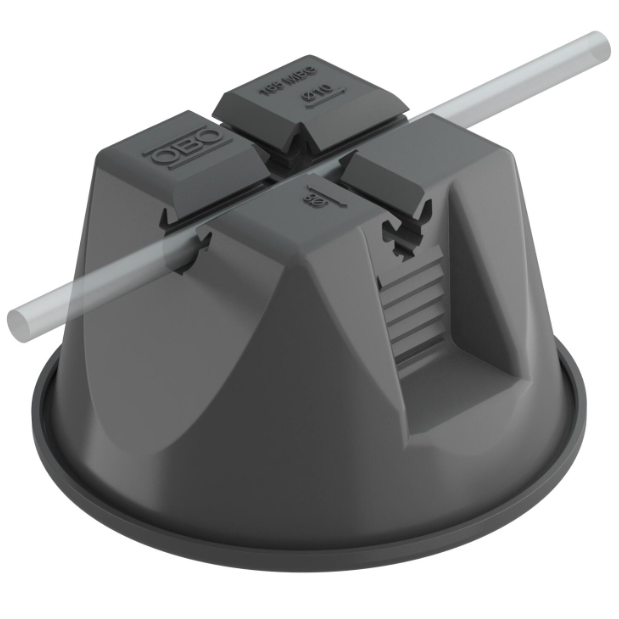

Suport conductor OBO 165 MBG-8-10 acoperis terasa Rd 0.8-1cm beton 5218700

Suport conductor OBO 165 MBG-8-10 este o piesă cu beton pentru susținerea conductorului rotund Rd 0.8–1cm pe acoperișuri tip terasă. Varianta neagră 5218700 are suport conductor dublu, prindere cu bridă și un soclu care poate fi folosit pe sisteme de acoperiș cu bitum sau PVC. Masa umpluturii de beton este de 1kg și contribuie la menținerea piesei în poziția prevăzută pentru traseul conductorului.

Suport conductor pentru trasee pe acoperișuri tip terasă

Suportul OBO 165 MBG-8-10 este destinat conductorului rotund cu diametrul cuprins între 0.8cm și 1cm. Acest interval stabilește potrivirea în zona de prindere: un conductor cu alt diametru nu trebuie ales pe baza dimensiunii exterioare a soclului sau a masei de beton. Brida reține conductorul în partea superioară, iar corpul cu bază oferă punctul de sprijin pentru traseul desfășurat pe acoperiș.

Forma închisă cu bază și suportul conductor dublu sunt caracteristici ale acestei variante. Pentru un traseu de protecție exterioară la trăsnet, piesele de susținere păstrează conductorul în punctele stabilite de configurația instalației. Suportul nu este conductorul propriu-zis și nu realizează singur conexiunile electrice ale sistemului; rolul lui este susținerea mecanică a conductorului rotund compatibil.

Soclu pentru sisteme de acoperiș cu bitum sau PVC

Soclul poate fi utilizat pe aproape toate sistemele de acoperiș cu învelitoare din bitum sau PVC. Această informație este utilă când traseul conductorului trebuie așezat pe un acoperiș tip terasă cu una dintre aceste suprafețe. Potrivirea suportului cu conductorul și potrivirea soclului cu suprafața acoperișului sunt două condiții distincte; ambele influențează alegerea piesei pentru un traseu concret.

Corpul exterior este negru. Învelișul este din polietilenă rezistentă la UV și intemperii, iar baza este din poliamidă PA 6, stabilizată UV și rezistentă la intemperii. Sunt materiale folosite în părți diferite ale aceleiași piese. Suportul conține și beton, astfel că descrierea sa doar ca piesă din plastic sau doar ca piesă din beton ar omite o parte importantă a construcției.

Umplutură de beton de 1kg pentru punctele de susținere

În interiorul suportului se află o umplutură de beton rezistent la îngheț, cu masa de 1kg. Aceasta adaugă greutate fiecărui punct de susținere de pe traseu. Când sunt necesare mai multe puncte de sprijin, fiecare suport are propria bază și propria prindere pentru conductor. Valoarea de 1kg se referă la umplutura de beton, nu la o greutate de 1kg a conductorului acceptat.

Suportul are înălțimea de 7.8cm și diametrul exterior de 13.35cm. Aceste dimensiuni ajută la rezervarea spațiului pentru piesă în apropierea altor elemente aflate pe acoperiș. Diametrul de 13.35cm aparține corpului suportului; intervalul de 0.8–1cm aparține conductorului prins în bridă. Folosirea dimensiunii potrivite pentru fiecare parte evită confuzia dintre gabaritul piesei și domeniul ei de prindere.

Potrivirea conductorului cu prinderea Rd 0.8–1cm

Brida de prindere este destinată conductorilor rotunzi Rd 0.8–1cm. Această precizare privește forma și diametrul conductorului: o platbandă nu devine compatibilă cu prinderea doar fiindcă încape în spațiul din jurul suportului. Pentru folosirea altui tip de element pe un suport din familia 165 MBG există accesorii dedicate, însă această piesă, în configurația ei descrisă aici, se identifică prin prinderea pentru conductor rotund.

La alcătuirea unui traseu, repetarea aceluiași tip de suport păstrează aceeași plajă de prindere și aceeași înălțime a pieselor folosite. Codul 5218700 identifică varianta neagră 165 MBG-8-10 cu beton. Este o distincție utilă când se comandă piese suplimentare pentru un traseu existent sau când sunt selectate punctele de susținere înainte de realizarea instalației.

Erori frecvente la alegerea unui suport conductor

Confundarea diametrului suportului conductor cu diametrul acceptat al conductorului. Corpul are diametrul exterior de 13.35cm, dar brida primește conductor rotund Rd 0.8–1cm. Un conductor ales după gabaritul bazei nu va corespunde neapărat prinderii.

Presupunerea că prinderea obișnuită primește platbandă. Varianta 165 MBG-8-10 este descrisă pentru conductor rotund Rd 0.8–1cm. Pentru o platbandă este necesară o configurație cu accesoriul potrivit, nu interpretarea bridei pentru conductor rotund drept prindere universală.

Confundarea masei umpluturii cu masa întregului ansamblu de pe acoperiș. Cei 1kg descriu betonul dintr-un suport. La planificarea mai multor puncte de susținere contează numărul tuturor pieselor amplasate pe traseu, nu doar masa indicată pentru un singur suport.

Întrebări frecvente despre suportul conductor OBO 165 MBG-8-10

Ce diametru de conductor primește suportul conductor? Prinderea este pentru conductor rotund Rd 0.8–1cm. Dimensiunea se referă la conductor, în timp ce corpul suportului are diametrul exterior de 13.35cm.

Poate fi folosit pe o terasă cu membrană bituminoasă sau PVC? Soclul este utilizabil pe aproape toate sistemele de acoperiș cu bitum sau PVC. Suportul este destinat acoperișurilor tip terasă și are bază din poliamidă PA 6.

Ce parte a suportului conține beton? Corpul are umplutură de beton rezistent la îngheț, cu masa de 1kg. Învelișul exterior este din polietilenă, iar baza este din poliamidă.

Ce înălțime are piesa OBO 5218700? Suportul are înălțimea de 7.8cm. Această valoare descrie gabaritul piesei și este diferită de intervalul de diametre Rd 0.8–1cm pentru conductor.
