Suportul de fixare SCHNEIDER Noua Unica NU7103P este un accesoriu din PBT GF30 pentru configurații de 3 module și 1 post, destinat mecanismelor compatibile din gama Noua Unica. Are formă dreptunghiulară, fixare prin șuruburi și dimensiuni de 105,5 x 70 x 9,3 mm. Greutatea netă declarată este de 0,019 kg. Pentru identificarea variantei corecte trebuie urmărite împreună cele 3 module, configurația cu 1 post, materialul PBT GF30 și referința NU7103P.
NU7103P este un accesoriu mecanic de fixare. Nu este un mecanism electric și nici o ramă decorativă. Rolul său este susținerea mecanismelor corespunzătoare sistemului Noua Unica într-o configurație de 3 module. Litera „P” din referință este importantă deoarece diferențiază acest suport din plastic de NU7103, varianta din zamak cu aceeași capacitate de 3 module și 1 post.

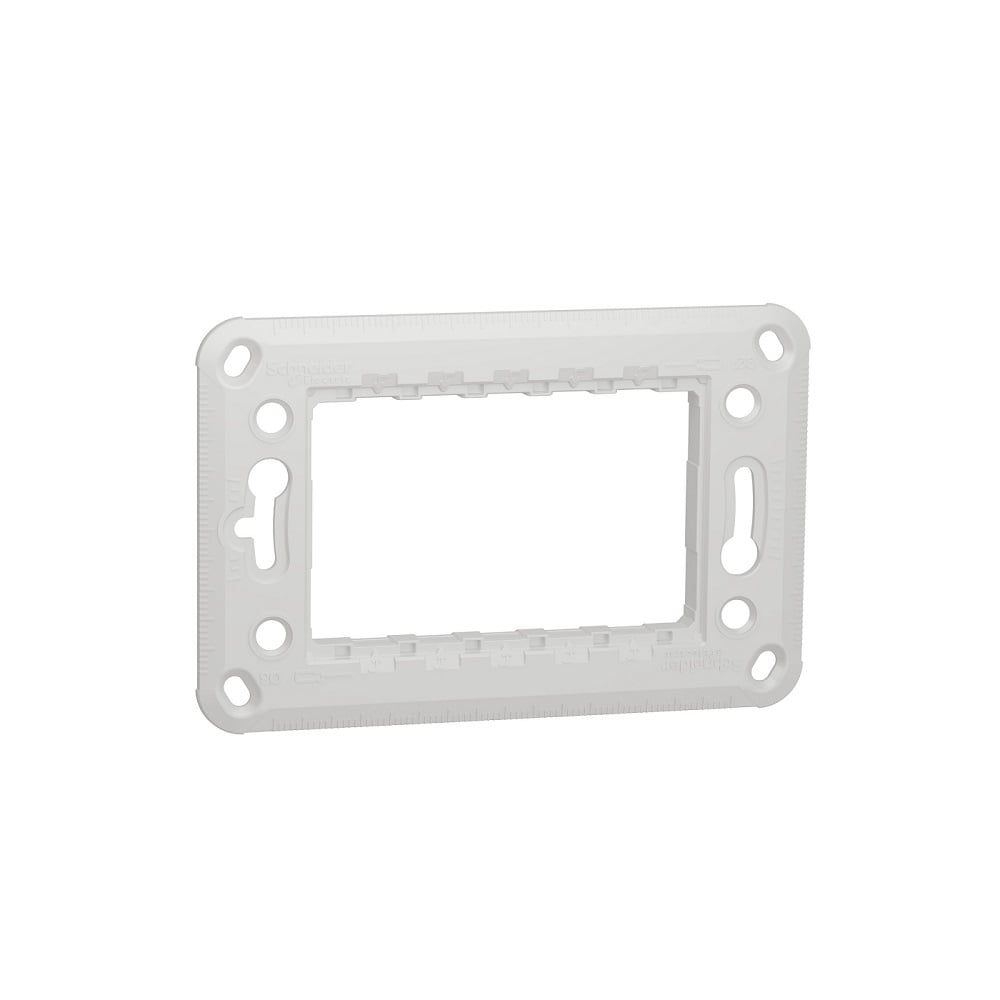

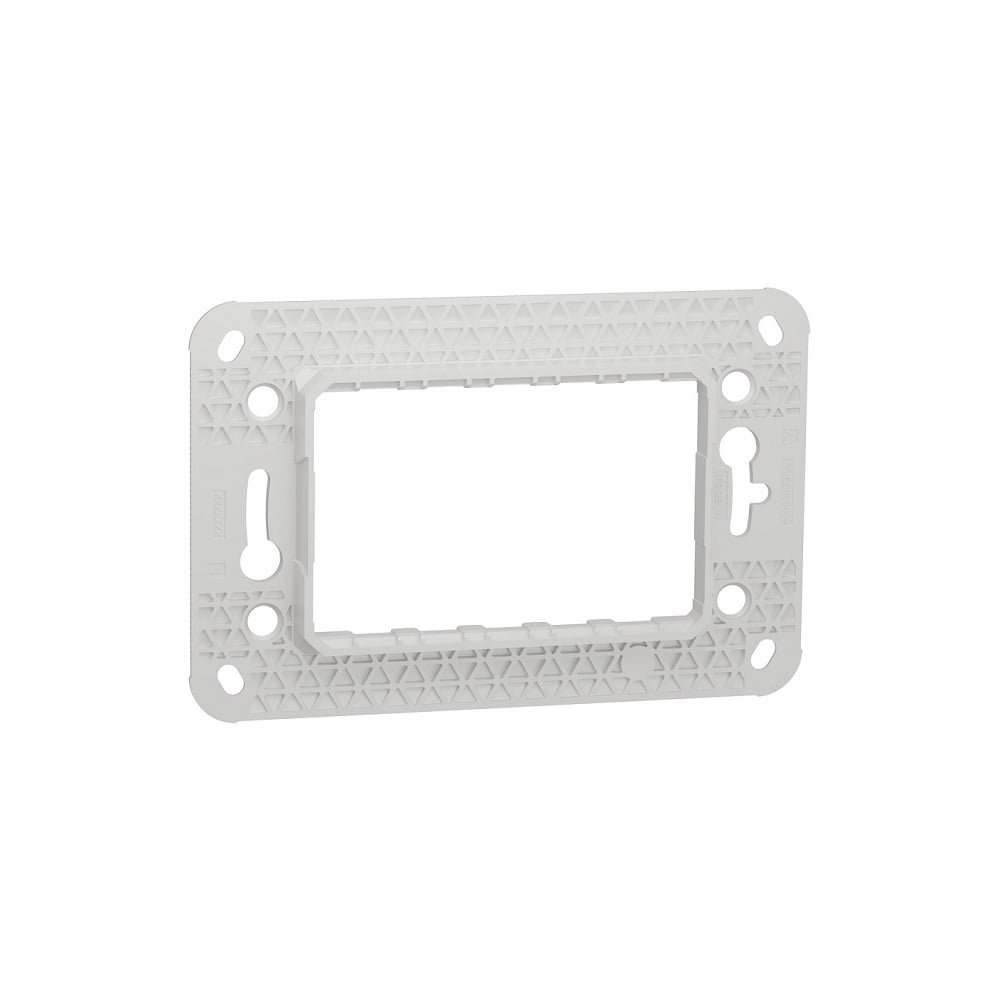

Suport fixare SCHNEIDER Noua Unica NU7103P
Schneider identifică exact NU7103P drept suport de fixare din plastic pentru 3 module. Produsul face parte din categoria accesoriilor de fixare Noua Unica și are configurație de 3 module și 1 post.
Suportul este proiectat pentru integrarea mecanismelor corespunzătoare gamei Noua Unica. Alegerea trebuie făcută după configurația modulară necesară, nu doar după dimensiunile exterioare ale suportului.
Referința NU7103P este astfel cel mai sigur reper atunci când produsul este comparat cu suporturile pentru 2, 4 sau 7 module ori cu varianta metalică NU7103.
Ce înseamnă 3 module și 1 post?
Configurația 3 module, 1 post indică spațiul modular disponibil și numărul de posturi al suportului. Cele două valori nu trebuie confundate.
Un post poate găzdui o configurație formată din mecanisme cu lățimi modulare diferite, cu condiția ca ansamblul ales să corespundă celor 3 module disponibile și sistemului Noua Unica.
Prin urmare, „3 module” nu înseamnă automat trei mecanisme și nici trei posturi. Numărul efectiv și tipul mecanismelor depind de lățimea modulară a fiecărei componente din configurație.
Material PBT GF30
Schneider declară pentru NU7103P PBT (tereftalat de polibutilenă) GF30. Este o informație mai precisă decât termenul generic „plastic” și permite diferențierea tehnică a variantei.
În denumirea comercială, „plastic” rămâne util deoarece acesta este vocabularul folosit pentru separarea suportului NU7103P de varianta NU7103 din zamak. În specificațiile și descrierea extinsă, PBT GF30 oferă însă identificarea exactă a materialului.
Materialul nu trebuie transformat în promisiuni precum „indestructibil”, „durabilitate garantată” sau alte afirmații care nu apar în documentația producătorului.
Formă dreptunghiulară
NU7103P este un suport de fixare dreptunghiular. Forma este asociată configurației sale de 3 module și dimensiunilor de 105,5 x 70 mm.
Acest format îl diferențiază inclusiv de suporturile Noua Unica de 2 module, care folosesc alte dimensiuni. De aceea, forma și dimensiunile pot ajuta la verificarea fizică a produsului, dar referința și capacitatea modulară rămân criteriile principale de identificare.
Fixare prin șuruburi
Pentru NU7103P, Schneider declară fixare prin șuruburi. Această caracteristică aparține referinței exacte și nu trebuie completată automat cu alte metode de fixare întâlnite la suporturi diferite din aceeași gamă.
De exemplu, suportul NU7002 de 2 module din zamak are o altă configurație de fixare. Similaritatea dintre produsele Noua Unica nu justifică transferarea specificațiilor de la o referință la alta.
Dimensiuni de 105,5 x 70 x 9,3 mm
Suportul SCHNEIDER Noua Unica NU7103P are 105,5 mm înălțime, 70 mm lățime și 9,3 mm adâncime. Greutatea netă declarată este de 0,019 kg.
ETBM publică în prezent înălțimea de 105,5 mm și lățimea de 70 mm, în timp ce fișa tehnică exactă completează aceste informații cu adâncimea de 9,3 mm.
Dimensiunile produsului nu trebuie confundate cu cele ale ambalajului. Pentru comparația cu alte suporturi Noua Unica sunt relevante valorile aferente suportului propriu-zis.
NU7103P față de NU7103 din zamak
Cea mai importantă comparație este între NU7103P și NU7103. Ambele sunt suporturi SCHNEIDER Noua Unica pentru 3 module și 1 post, însă materialul și adâncimea diferă.
NU7103P este realizat din PBT GF30, are adâncimea de 9,3 mm și greutatea de 0,019 kg. NU7103 este varianta din zamak și are adâncimea declarată de 7,8 mm.
Ambele folosesc fixare prin șuruburi. Prin urmare, criteriul principal de diferențiere dintre cele două este varianta constructivă: NU7103P din plastic PBT GF30 versus NU7103 din zamak.
NU7103P față de suportul NU7002P de 2 module
NU7103P nu trebuie confundat nici cu NU7002P. Ambele sunt suporturi din plastic PBT GF30 din sistemul Noua Unica, dar capacitatea modulară este diferită.
NU7103P este destinat unei configurații de 3 module și 1 post. NU7002P este destinat unei configurații de 2 module și 1 post. Această diferență determină și formatul fizic distinct al celor două suporturi.
Dacă mecanismele selectate necesită trei module, varianta de două module nu oferă aceeași configurație.
Compatibilitate cu mecanismele Noua Unica
Schneider precizează că suportul se adaptează mecanismelor gamei Noua Unica. Această informație este mai utilă decât o afirmație generică despre compatibilitate universală.
Faptul că NU7103P este un suport de montare nu înseamnă că poate fi utilizat automat cu orice mecanism de priză sau întrerupător. Sistemul mecanic și numărul de module trebuie să corespundă configurației Noua Unica.
Pentru alegere trebuie verificat atât mecanismul, cât și numărul de module pe care acesta îl ocupă.
Suportul și rama decorativă au roluri diferite
NU7103P este suport de fixare, nu rama decorativă vizibilă a ansamblului. Într-o configurație Noua Unica, mecanismul, suportul și rama sunt componente cu roluri diferite.
Suportul susține mecanic aparatajul. Rama corespunzătoare finalizează configurația din punct de vedere vizual. De aceea, prezența suportului nu înseamnă că ansamblul include automat și rama decorativă.
Această distincție este relevantă mai ales când componentele unei configurații Noua Unica sunt comandate separat.
Compatibilitate cu generația anterioară Unica
Schneider confirmă compatibilitatea dintre Noua Unica și generația precedentă Unica în configurațiile prevăzute de producător. Pentru anumite combinații există și adaptoare dedicate.
În plus, vechiul suport Unica MGU7.103.P pentru 3 module și 1 post este retras din fabricație, iar Schneider indică NU7103P drept substituție recomandată.
Această relație este utilă pentru utilizatorii care identifică piesa după vechea referință. Pentru o configurație nouă trebuie însă urmărite componentele și regulile actuale ale sistemului Noua Unica.
Standarde IEC 60884-1 și IEC 60669-1
Fișa tehnică a NU7103P declară standardele IEC 60884-1 și IEC 60669-1. Acestea fac parte din caracteristicile tehnice ale suportului.
Standardele nu trebuie transformate într-o afirmație că suportul oferă protecție electrică circuitului. NU7103P rămâne o componentă mecanică de fixare, iar protecția electrică este asigurată de dispozitivele dedicate din instalație.
Rezistență declarată la agenți chimici
Documentația tehnică declară rezistența materialului la mai mulți agenți, inclusiv alcool 70% și 96%, acid lactic, amoniu cuaternar diluat, înălbitor diluat, amoniac diluat, apă cu săpun, detergent cristal, peroxid de hidrogen și hexan.
Schneider menționează și capacitatea materialului de a rezista expunerii la raze UV și la diverse substanțe chimice. Aceste date descriu proprietățile materialului, fără a reprezenta o procedură de curățare sau întreținere.
NU7103P nu este un dispozitiv de protecție electrică
Suportul nu protejează instalația împotriva suprasarcinii, scurtcircuitului, supratensiunii sau fluctuațiilor de tensiune. NU7103P are un rol mecanic de fixare și susținere a aparatajului compatibil.
De aceea, descrierea produsului trebuie să se concentreze pe configurația modulară, material, dimensiuni, fixare și compatibilitate, nu pe beneficii electrice care aparțin altor componente ale instalației.
Cum identifici exact SCHNEIDER NU7103P?
Identificarea completă relevantă este suport fixare + SCHNEIDER + Noua Unica + 3 module + 1 post + plastic PBT GF30 + NU7103P.
Referința NU7103P îl diferențiază de suportul NU7103 din zamak și de variantele Noua Unica pentru alte capacități modulare. ETBM identifică produsul prin SKU SD01239 și EAN 3606489458287.
Culoarea nu este necesară în denumirea optimizată: URL-ul și titlul actual ETBM folosesc „alb”, în timp ce specificațiile PDP indică „gri”. Materialul, formatul și MPN-ul sunt criterii mai sigure pentru identificarea variantei.
Erori frecvente
Confundarea celor 3 module cu 3 posturi
NU7103P are 3 module și un singur post. Numărul de module și numărul de posturi descriu caracteristici diferite.
Confundarea NU7103P cu NU7103
NU7103P este varianta din PBT GF30. NU7103 este varianta din zamak. Ambele au 3 module și 1 post, dar construcția diferă.
Alegerea după culoarea din titlul ETBM
Titlul actual menționează alb, iar specificațiile ETBM indică gri. Pentru identificare sunt mai sigure referința NU7103P, materialul și configurația modulară.
Considerarea suportului drept ramă decorativă
NU7103P este suportul mecanic de fixare. Rama decorativă reprezintă o componentă separată a configurației.
Atribuirea unei funcții de protecție electrică
Suportul nu protejează circuitul la suprasarcină sau scurtcircuit. Funcția sa este mecanică.
Întrebări frecvente
Câte module are suportul SCHNEIDER NU7103P?
NU7103P este un suport de fixare pentru 3 module și 1 post din gama Noua Unica.
Din ce material este realizat NU7103P?
Schneider declară PBT, tereftalat de polibutilenă, ranforsat GF30.
Ce dimensiuni are suportul?
NU7103P are 105,5 x 70 x 9,3 mm și o greutate netă declarată de 0,019 kg.
Cum se fixează NU7103P?
Schneider declară fixare prin șuruburi pentru această referință.
Care este diferența dintre NU7103P și NU7103?
Ambele sunt suporturi de 3 module și 1 post. NU7103P este realizat din PBT GF30 și are adâncimea de 9,3 mm, iar NU7103 este varianta din zamak, cu adâncimea de 7,8 mm.
