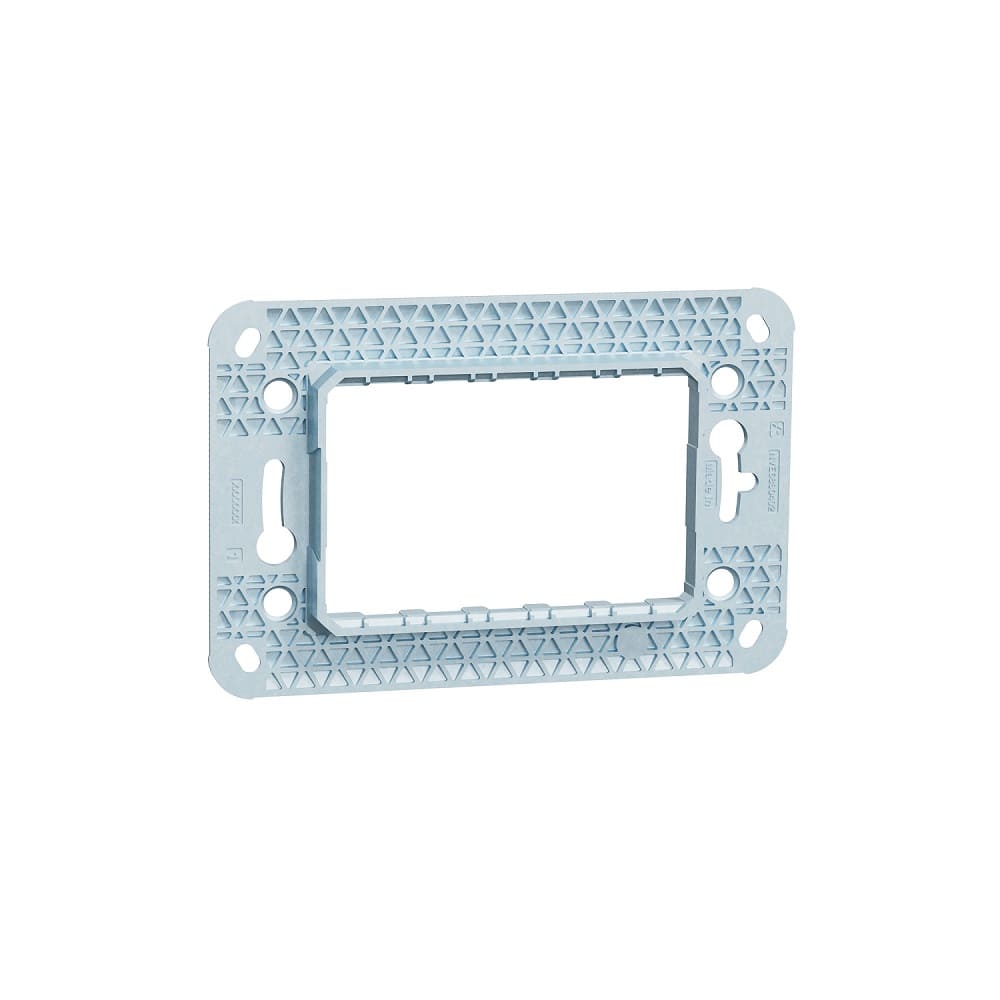

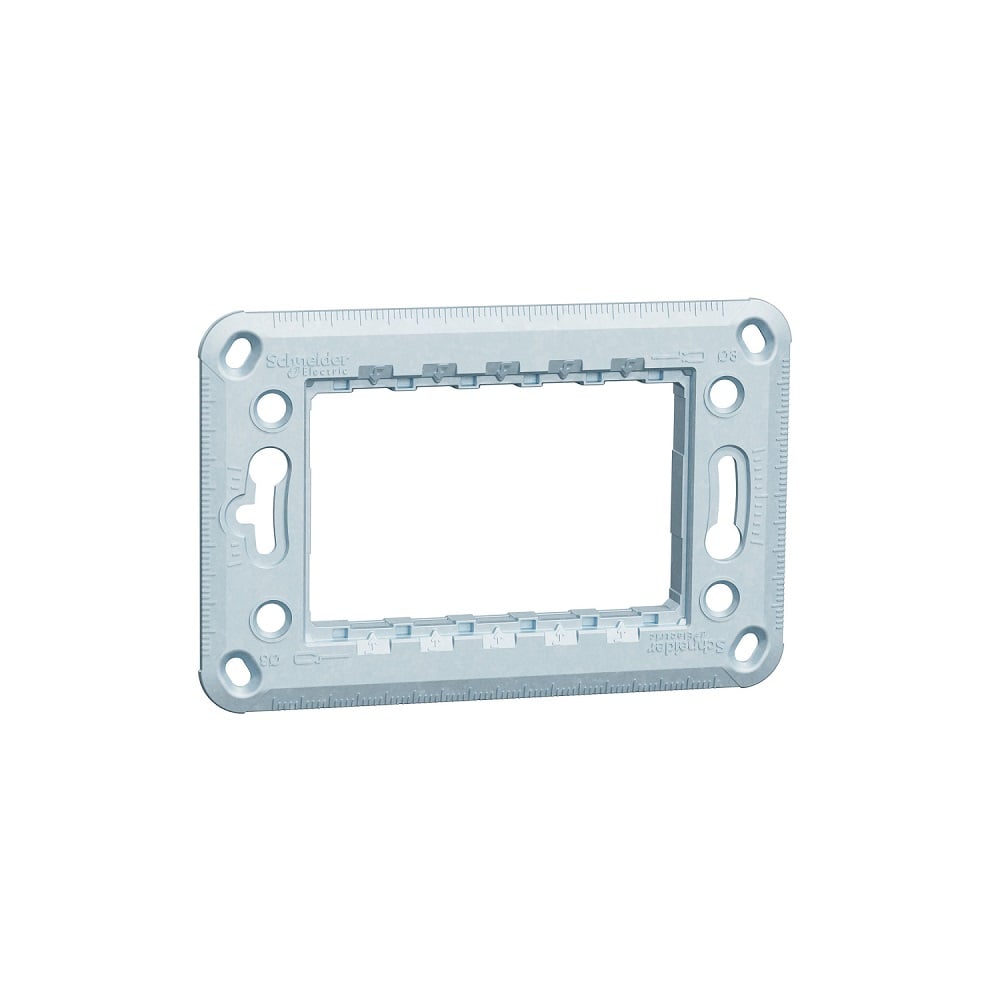

Suportul de fixare SCHNEIDER Noua Unica NU7103 este un accesoriu din zamak pentru configurații de 3 module și 1 post, destinat susținerii mecanismelor compatibile din gama Noua Unica. Are formă dreptunghiulară, fixare prin șuruburi și dimensiuni de 105,5 x 70 x 7,8 mm. Greutatea netă declarată este de 0,058 kg, iar documentația produsului indică standardele IEC 60669-1 și IEC 60884-1. Pentru identificarea corectă trebuie urmărite împreună cele 3 module, configurația cu 1 post, materialul zamak și referința NU7103.
NU7103 este o componentă de montaj, nu o ramă decorativă și nici un mecanism electric. Rolul său este susținerea mecanismelor Noua Unica corespunzătoare configurației. Acest lucru este important deoarece actualul copy ETBM atribuie suportului efecte asupra protecției circuitelor, suprasarcinilor și fluctuațiilor de curent, funcții pe care un suport mecanic nu le îndeplinește. Produsul trebuie prezentat prin rolul său real: fixarea mecanică a aparatajului compatibil.
Suport fixare SCHNEIDER Noua Unica NU7103
Schneider identifică NU7103 drept suport de fixare Noua Unica din zamak pentru 3 module și 1 post. Categoria produsului este accesoriu de fixare, iar tipul componentei este fixing frame / suport de fixare.
Formatul de 3 module trebuie verificat înainte de comandă, deoarece gama Noua Unica include suporturi pentru alte capacități modulare, inclusiv 2, 4 și 7 module. Numărul de module nu este o caracteristică decorativă, ci definește spațiul disponibil pentru mecanismele care alcătuiesc configurația.
Ce înseamnă 3 module și 1 post?
NU7103 este destinat unei configurații de 3 module și 1 post. Cele două valori descriu caracteristici diferite ale suportului.
„3 module” reprezintă capacitatea modulară disponibilă pentru aparataj, iar „1 post” descrie configurația suportului. Un singur post nu înseamnă automat un singur mecanism, deoarece în acel spațiu pot exista mecanisme cu lățimi modulare diferite, în funcție de configurația Noua Unica aleasă.
Pentru cumpărător, aceasta este una dintre verificările cele mai importante înainte de alegere: mecanismul sau combinația de mecanisme trebuie să se încadreze în cele 3 module disponibile.
Construcție din zamak
Materialul declarat pentru NU7103 este zamak. Schneider diferențiază în cadrul aceleiași familii suporturile din zamak de variantele realizate din PBT GF30.
Materialul merită păstrat în denumire deoarece există și varianta NU7103P, tot pentru 3 module și 1 post, dar realizată din plastic tehnic. Astfel, „zamak” nu este doar un detaliu descriptiv, ci un atribut care identifică varianta exactă.
Nu este necesar să transformăm materialul în afirmații absolute despre durată de viață sau imposibilitatea coroziunii. Pentru PDP este suficientă specificarea factuală a materialului.
Fixare prin șuruburi
Fișa tehnică exactă declară pentru NU7103 fixare prin șuruburi.
Aceasta este o diferență importantă față de suportul NU7002 de 2 module analizat anterior, pentru care documentația declară șuruburi sau gheare. Caracteristicile de fixare nu trebuie transferate automat între suporturile din aceeași gamă.
Pentru NU7103, formularea corectă este simplă: suport din zamak, 3 module, 1 post, fixare prin șuruburi.
Format dreptunghiular
Schneider declară pentru NU7103 o formă dreptunghiulară. Aceasta corespunde formatului fizic de 105,5 mm înălțime și 70 mm lățime.
Forma îl diferențiază de suportul pătrat NU7002 pentru 2 module și 1 post, care are alte dimensiuni. Astfel, suporturile Noua Unica nu trebuie alese doar după material sau după faptul că au un singur post.
Dimensiuni de 105,5 x 70 x 7,8 mm

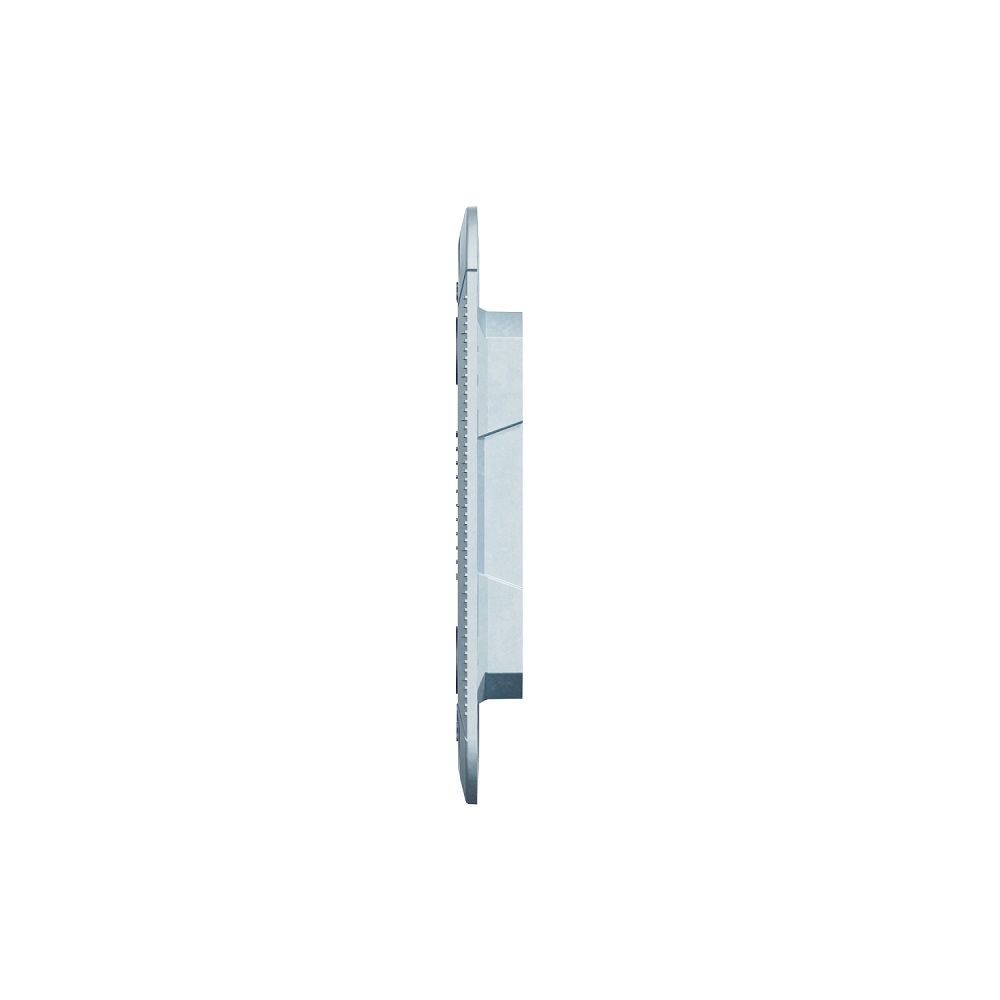

NU7103 are 105,5 mm înălțime, 70 mm lățime și 7,8 mm adâncime. Greutatea netă declarată este de 0,058 kg.
PDP-ul ETBM afișează în prezent înălțimea de 105,5 mm și lățimea de 70 mm, dar nu include adâncimea de 7,8 mm. Aceasta merită adăugată în specificațiile tehnice deoarece apare explicit în fișa exactă a produsului.
Dimensiunile sunt utile pentru identificarea și verificarea configurației, dar nu înlocuiesc criteriul principal: compatibilitatea cu aparatajul Noua Unica și necesarul de 3 module.
NU7103 față de NU7103P
Cea mai relevantă comparație este între NU7103 și NU7103P. Ambele sunt suporturi pentru 3 module și 1 post, dar materialul diferă.
NU7103 este varianta din zamak și are adâncimea declarată de 7,8 mm. NU7103P este varianta din PBT GF30. Schneider listează separat cele două materiale în familia de suporturi Noua Unica.
Dacă se urmărește exact varianta metalică din zamak, codul care trebuie verificat este NU7103, fără litera P.
NU7103 față de suportul de 2 module NU7002
NU7103 și NU7002 sunt ambele suporturi de fixare din zamak, dar au configurații diferite. NU7103 este pentru 3 module, în timp ce NU7002 este pentru 2 module.
Aceste diferențe se reflectă și în dimensiuni: NU7103 are format dreptunghiular de 105,5 x 70 mm, în timp ce NU7002 are format pătrat de 75 x 75 mm.
Prin urmare, materialul identic și același număr de posturi nu sunt suficiente pentru a considera produsele echivalente.
NU7103 față de suportul de 4 module NU7104
În gama Noua Unica există și NU7104, suport de fixare din zamak pentru 4 module. Acesta are o capacitate modulară și un format diferit.
Dacă mecanismele selectate ocupă patru module, NU7103 nu trebuie ales doar pentru că aparține aceleiași game și folosește același material. Numărul total de module al configurației trebuie stabilit înainte de selectarea suportului.
Compatibilitatea cu mecanismele Noua Unica
Schneider prezintă suporturile din această familie ca parte a sistemului modular Noua Unica și declară adaptarea la mecanismele gamei.
Compatibilitatea nu trebuie extinsă automat către orice aparataj modular. Un mecanism poate avea dimensiuni similare, dar să aparțină unei alte arhitecturi de montaj.
Pentru selecție trebuie urmărită gama Noua Unica și capacitatea de 3 module a suportului.
Înlocuitor pentru vechiul suport Unica MGU7.103
Schneider declară că vechea referință MGU7.103, cadru de fixare Unica pentru 3 module și 1 post, poate fi înlocuită cu NU7103.
Această informație este utilă pentru proiecte de renovare sau pentru utilizatorii care caută după vechiul cod. Schneider explică separat că Noua Unica păstrează compatibilitate cu generația anterioară în anumite configurații și oferă soluții de adaptare pentru mecanisme și suporturi.
Pentru achiziția curentă, referința de urmărit rămâne NU7103.
Standarde IEC 60669-1 și IEC 60884-1
Fișa tehnică pentru NU7103 declară standardele IEC 60669-1 și IEC 60884-1.
Aceste standarde fac parte din profilul tehnic al produsului, dar nu trebuie transformate în afirmații precum „garantează siguranța instalației” sau „protejează circuitul”. Suportul rămâne un accesoriu mecanic de fixare.
Rezistență declarată la agenți chimici
Documentația produsului declară rezistență la mai mulți agenți chimici, printre care alcool 70% și 96%, acid lactic, amoniu cuaternar diluat, înălbitor diluat, amoniac diluat, apă cu săpun, detergent cristal, peroxid de hidrogen 10 volume și hexan.
Aceste informații descriu caracteristicile materialului în condițiile declarate și nu trebuie transformate într-un ghid propriu de curățare sau întreținere.
Suportul nu protejează circuitul electric
Una dintre cele mai importante corecții pentru copy-ul actual ETBM este eliminarea afirmațiilor potrivit cărora suportul ar reduce riscul de suprasarcină, proteja circuitele sau minimiza fluctuațiile de curent. Aceste funcții nu apar în documentația produsului și nu corespund rolului unui suport de fixare.
NU7103 este o componentă mecanică. Protecția electrică este realizată de dispozitivele dedicate din instalație, nu de suportul care fixează mecanismele de aparataj.
Cum identifici exact SCHNEIDER NU7103?
Identificarea completă este suport fixare + SCHNEIDER + Noua Unica + 3 module + 1 post + zamak + NU7103.
ETBM confirmă SKU SD01238, EAN 3606489458270 și dimensiunile principale de 105,5 x 70 mm. Fișa produsului confirmă suplimentar adâncimea de 7,8 mm, greutatea de 0,058 kg și fixarea prin șuruburi.
Erori frecvente
Confundarea celor 3 module cu 3 posturi
NU7103 are 3 module și un singur post. Numărul de module și numărul de posturi nu sunt același lucru.
Confundarea NU7103 cu NU7103P
NU7103 este varianta din zamak. NU7103P este varianta din PBT GF30.
Considerarea suportului drept ramă decorativă
NU7103 este suportul mecanic de fixare. Rama decorativă reprezintă o componentă separată a configurației Noua Unica.
Transferarea fixării cu gheare de la alte suporturi
Pentru NU7103, fișa exactă declară fixare prin șuruburi.
Atribuirea unei funcții de protecție electrică
Suportul nu protejează circuitul la suprasarcină, scurtcircuit sau fluctuații. Rolul său este mecanic, de susținere și fixare a aparatajului.
Întrebări frecvente
Câte module are suportul SCHNEIDER NU7103?
NU7103 este destinat unei configurații de 3 module și 1 post.
Din ce material este realizat?
Schneider declară zamak drept material pentru suportul NU7103.
Ce dimensiuni are NU7103?
Suportul are 105,5 x 70 x 7,8 mm și o greutate netă de 0,058 kg.
Cum se fixează suportul NU7103?
Fișa tehnică declară fixare prin șuruburi.
NU7103 înlocuiește vechiul suport MGU7.103?
Da. Schneider indică NU7103 drept înlocuitor recomandat pentru vechea referință Unica MGU7.103.
