Tablou organizare santier precablat SCAME 3 prize schuko 1x16A 5P 1x32A 5P 632.RO0170

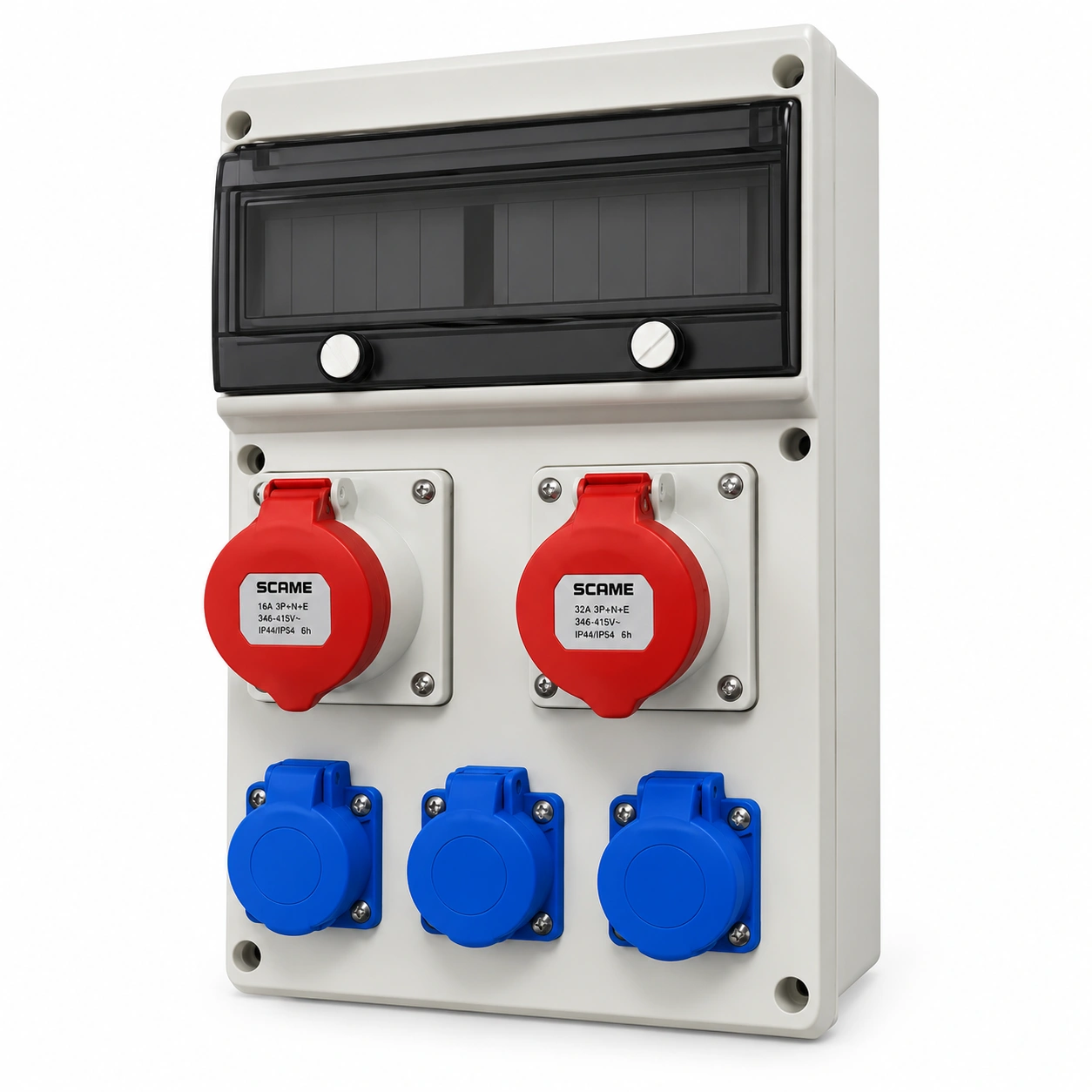

Tabloul organizare șantier precablat SCAME este un bloc echipat pentru distribuția alimentării către consumatori monofazați și trifazați, în configurație cu trei prize de 230V, o priză industrială de 16A cu 5 poli și o priză industrială de 32A cu 5 poli. Configurația este construită în jurul carcasei SCAME BLOCK4 pentru montaj aplicat și reunește într-un singur punct prize cu curenți nominali și tensiuni diferite, utile atunci când pe șantier sunt folosite simultan echipamente alimentate la 230V și echipamente trifazate.

Blocul folosește o carcasă termoplastică BLOCK4 cu 11 module și dimensiuni de 212x415x105 mm. Carcasa este declarată IP66 și IK08, iar fișele prizelor indică grade de protecție proprii: IP54 pentru prizele de 230V și IP44/IP54 pentru prizele industriale de 16A și 32A. Aceste valori descriu componentele individuale și nu trebuie confundate între ele atunci când se evaluează configurația finală a tabloului.

Ce include tabloul organizare șantier precablat SCAME?

Tabloul organizare șantier precablat SCAME include cinci puncte de conectare: trei prize de 230V, o priză industrială de 16A 5P și o priză industrială de 32A 5P. Prizele de 230V sunt de tip german fără obturatoare, 2P+E, cu tensiune nominală de 250V și curent nominal de 16A. Prizele industriale sunt din seria SCAME OPTIMA, au configurație 3P+N+E, poziție orară 6h și sunt destinate tensiunilor nominale de 346–415V la 50Hz sau 60Hz.

Configurația mixtă acoperă alimentări monofazate și trifazate

Tabloul precablat SCAME este relevant în lucrări unde același punct de distribuție trebuie să deservească atât echipamente alimentate la 230V, cât și consumatori trifazați. Cele trei prize de 230V oferă conectare separată pentru echipamente compatibile cu 16A și 2P+E, în timp ce prizele industriale de 16A și 32A separă două niveluri de curent nominal pentru consumatori trifazați.

Prizele industriale folosesc contacte din alamă CuZn și borne cu șurub. Ambele sunt prize încastrate în ansamblu, cu ieșire înclinată, iar configurația 3P+N+E înseamnă trei faze, neutru și conductor de protecție. Poziția orară 6h este parte din identificarea mecanică și electrică a prizelor industriale și trebuie să corespundă fișei echipamentului conectat.

Carcasa SCAME BLOCK4 este destinată montajului aplicat

Carcasa SCAME BLOCK4 utilizată pentru acest tablou este realizată din material termoplastic și are dimensiunile 212x415x105 mm. Are 11 module și este prevăzută din fabricație cu decupaje pentru prize de 16A și, cu adaptarea prevăzută de producător, pentru prize de 32A. Formatul permite integrarea tipurilor de prize care apar în configurația acestui bloc.

Gradul IP66 și rezistența IK08 sunt caracteristici declarate pentru carcasa BLOCK4. Prizele au propriile valori de protecție, de aceea alegerea pentru un anumit mediu de lucru trebuie făcută după caracteristicile ansamblului final, nu prin preluarea automată a valorii IP66 a carcasei. Pentru prizele industriale de 16A și 32A, SCAME indică IP44/IP54, iar pentru priza de tip german utilizată la 230V indică IP54 și IK08.

Unde este potrivit tabloul precablat SCAME?

Tabloul organizare șantier precablat SCAME este potrivit în zone de lucru temporare în care există simultan consumatori monofazați și trifazați și este necesar un punct comun de distribuție cu mai multe tipuri de prize. Configurația cu cinci prize îl face util atunci când trei conexiuni la 230V trebuie să rămână disponibile alături de două conexiuni industriale distincte, una de 16A și una de 32A.

• Lucrări unde sunt utilizate echipamente cu alimentare la 230V prin prize 2P+E de 16A.
• Aplicații care necesită o conexiune industrială 5P de 16A la 346–415V.
• Aplicații care necesită separat o conexiune industrială 5P de 32A la 346–415V.
• Situații în care montajul aplicat al blocului este compatibil cu organizarea instalației temporare.

Erori frecvente la alegerea tabloului organizare șantier SCAME

Confundarea celor trei prize de 230V cu prizele industriale

Tabloul organizare șantier SCAME are două tipuri distincte de conectare. Prizele de 230V sunt 2P+E și 16A, în timp ce prizele industriale sunt 3P+N+E și lucrează la 346–415V. Un echipament trebuie conectat numai la tipul de priză care corespunde alimentării sale.

Presupunerea că ambele prize industriale au același curent nominal

Blocul precablat SCAME include o priză industrială de 16A și una de 32A. Ambele sunt 5P și au poziție 6h, dar curentul nominal diferă; curentul nominal al echipamentului determină care dintre cele două prize este relevantă.

Folosirea valorii IP66 a carcasei ca valoare unică pentru toate componentele

Carcasa BLOCK4 este declarată IP66, însă prizele montate au valori proprii de protecție. Prizele de 230V sunt IP54, iar prizele industriale sunt indicate IP44/IP54. Aceste valori trebuie păstrate distinct atunci când este evaluat mediul în care va fi utilizat tabloul.

Ce trebuie urmărit înainte de comandă?

Tabloul precablat SCAME trebuie ales în primul rând după combinația reală de consumatori: trei puncte de 230V la 16A, un punct industrial de 16A 5P și un punct industrial de 32A 5P. Pentru prizele industriale contează și configurația 3P+N+E, tensiunea 346–415V și poziția orară 6h. Pentru prizele de 230V contează formatul 2P+E, tensiunea nominală de 250V și faptul că sunt prize de tip german fără obturatoare.

Informațiile disponibile pentru această configurație nu definesc aparatajul modular de protecție din interior și nici schema electrică a precablării. Din acest motiv, descrierea tratează exclusiv carcasa și prizele confirmate, fără a atribui tabloului întreruptoare automate, protecție diferențială sau alte funcții care nu sunt specificate.

Pentru selecția altor configurații din aceeași familie de aplicații, gama de tablouri pentru organizare de șantier grupează produse destinate distribuției temporare, iar SCAME reunește echipamentele brandului disponibile în portofoliul ETBM.
