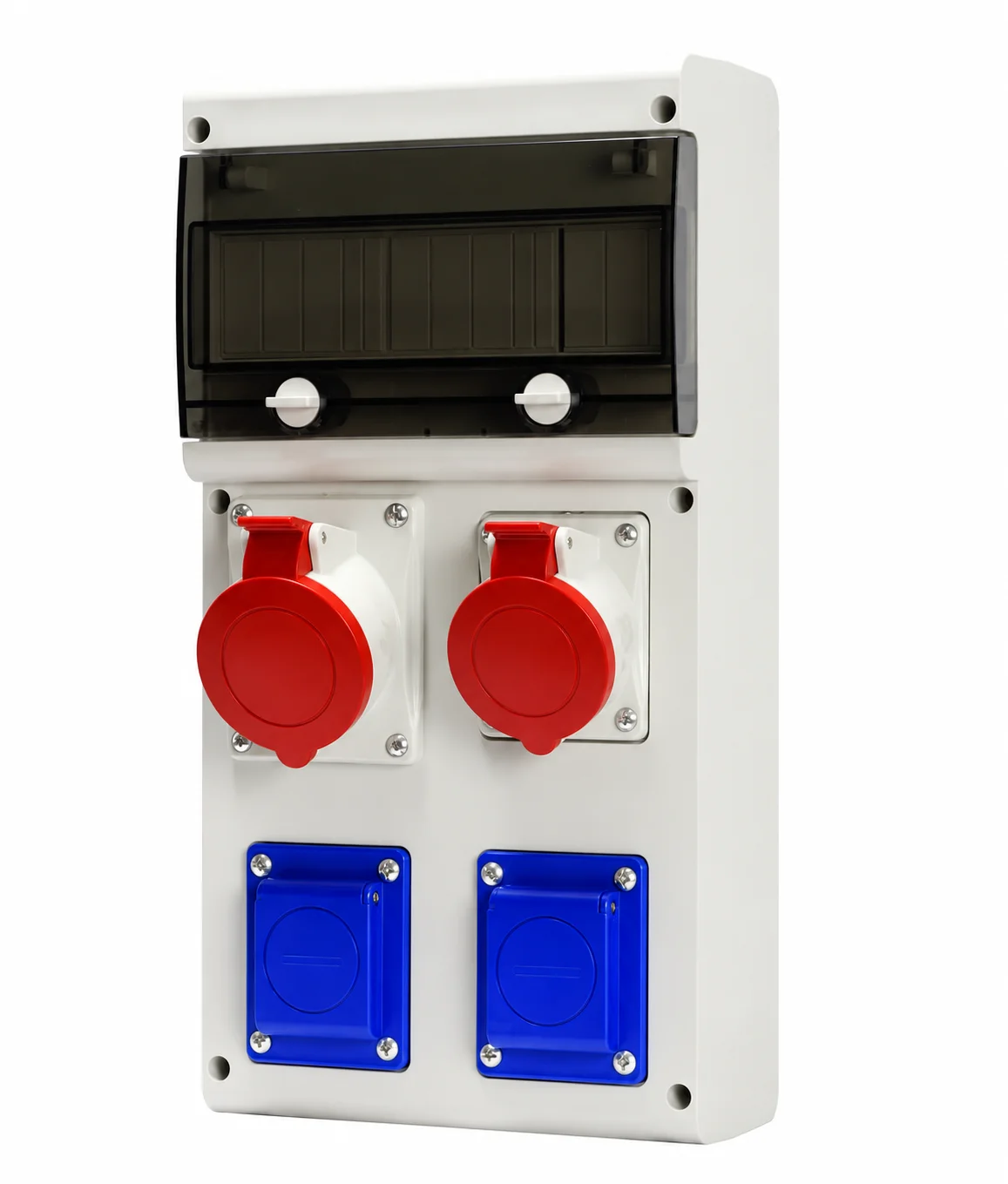

Tablou organizare santier SCAME BLOCK 4 632.RO0023 2xSchuko 16A 2x32A 5P 11 module IP44 IK08

Tablou organizare șantier SCAME BLOCK 4 632.RO0023 este un ansamblu precablat pentru distribuția alimentării către echipamente monofazate și trifazate. Are două prize Schuko de 230V și 16A, alături de două prize industriale de 400V și 32A, cu 5 poli. Această combinație permite conectarea echipamentelor care folosesc tipuri diferite de prize în aceeași zonă de lucru. Tabloul este echipat cu prize și precablat, dar se livrează fără siguranțe sau alte aparate de protecție montate în compartimentul modular.

Tablou organizare șantier SCAME pentru patru conexiuni distincte

Configurația BLOCK 4 aduce în același ansamblu două puncte de conectare monofazate Schuko și două puncte de conectare trifazate industriale. Pe un șantier unde se folosesc echipamente cu fișe diferite, această dispunere face clar ce tip de priză este disponibil pentru fiecare consumator. Cele două prize industriale sunt ambele de 32A și au configurație 3P+N+E; nu există în acest cod o priză industrială de 16A.

Curentul de 16A sau 32A este caracteristica prizei respective, nu o putere totală disponibilă simultan în toate ieșirile tabloului. Alimentarea disponibilă pentru ansamblu și protecțiile circuitelor trebuie stabilite pentru instalația în care va fi folosit. Astfel, numărul de prize îți arată câte puncte de conectare oferă tabloul, în timp ce proiectarea alimentării stabilește cum pot fi utilizate împreună.

Compartiment de 11 module DIN pentru protecțiile instalației

Partea superioară a tabloului oferă spațiu pentru maximum 11 module DIN. Acest spațiu permite configurarea aparatelor necesare instalației, însă cifra 11 reprezintă capacitatea compartimentului, nu numărul de siguranțe incluse. Produsul este precablat și echipat cu cele patru prize, dar fișa SCAME îl încadrează explicit între cutiile echipate fără siguranțe.

Distincția contează la comandă: primești configurația de prize a codului 632.RO0023, iar aparatele de protecție trebuie stabilite și procurate pentru configurația electrică dorită. Clasa de protecție II a carcasei descrie izolația ansamblului; nu înseamnă că protecțiile circuitelor sunt deja instalate. Pentru o listă corectă de materiale, tratează prizele incluse și echiparea modulară ca două componente diferite.

Carcasă IP44 și IK08 pentru condițiile de pe șantier

Carcasa are grad de protecție IP44, rezistență mecanică IK08 și material rezistent la UV. Aceste caracteristici sunt relevante într-o zonă de lucru unde tabloul poate fi expus la atingere accidentală, corpuri solide și stropi de apă. IP44 nu descrie o carcasă etanșă la praf sau la jeturi de apă; amplasarea trebuie aleasă ținând cont de condițiile reale de expunere.

Dimensiunile exterioare sunt de 415x212x109mm. Înainte de alegerea locului pentru tablou, ia în calcul atât această amprentă, cât și spațiul necesar pentru fișele conectate și accesul la compartimentul modular. Fișa indică intrare de cablu PG21 și conexiune de maximum 10mm², fără looping. Aceste date identifică limitele constructive ale ansamblului; alegerea conductoarelor și a protecțiilor aparține configurației instalației.

Erori frecvente la alegerea unui tablou organizare șantier SCAME

• Presupunerea că tabloul organizare șantier SCAME vine cu siguranțe. Codul 632.RO0023 este precablat și are prizele montate, dar compartimentul de 11 module se livrează fără aparate de protecție. Acestea trebuie incluse separat în configurația instalației.
• Confundarea prizelor industriale de 32A cu prize de 16A. Ambele prize roșii ale acestei variante sunt de 32A, cu 5 poli. O fișă industrială de alt curent sau altă configurație nu se alege doar după culoarea prizei.
• Interpretarea IP44 ca protecție pentru orice expunere în exterior. IP44 acoperă stropirea cu apă, dar nu jeturile de apă sau etanșarea completă la praf. Condițiile locului de amplasare trebuie să corespundă gradului de protecție declarat.

Întrebări frecvente despre tabloul organizare șantier SCAME BLOCK 4

Tabloul organizare șantier SCAME 632.RO0023 este gata echipat cu protecții?

Nu, tabloul SCAME 632.RO0023 se livrează fără siguranțe. Cele patru prize sunt montate și ansamblul este precablat, însă spațiul de maximum 11 module DIN este destinat aparatelor stabilite pentru instalația în care va fi folosit.

Ce echipamente se pot conecta la prizele modelului BLOCK 4?

Tabloul BLOCK 4 oferă două prize Schuko de 230V 16A și două prize industriale de 400V 32A. Conectarea unui echipament depinde de fișa acestuia și de alimentarea disponibilă în instalație; cele două prize industriale sunt de tip 3P+N+E, cu 5 poli.

Care este diferența dintre cele 11 module și cele patru prize?

Modelul SCAME 632.RO0023 are patru prize montate și loc pentru maximum 11 module DIN. Modulele reprezintă spațiul pentru aparate în compartimentul superior; nu sunt alte 11 prize și nu indică aparate de protecție incluse în pachet.
