Tablou organizare santier SCAME BLOCK 4 632.RO0024 2xSchuko 16A 2x16A 5P 11 module IP44 IK08

Tablou organizare șantier SCAME BLOCK 4 632.RO0024 este un ansamblu precablat cu patru puncte de conectare pentru echipamente monofazate și trifazate. Are două prize Schuko de 230V 16A și două prize industriale de 400V 16A, cu 5 poli în configurație 3P+N+E. Toate cele patru prize sunt de 16A, însă primesc tipuri diferite de fișe. Această configurație este utilă când zona de lucru are nevoie atât de conexiuni Schuko, cât și de conexiuni industriale trifazate de 16A.

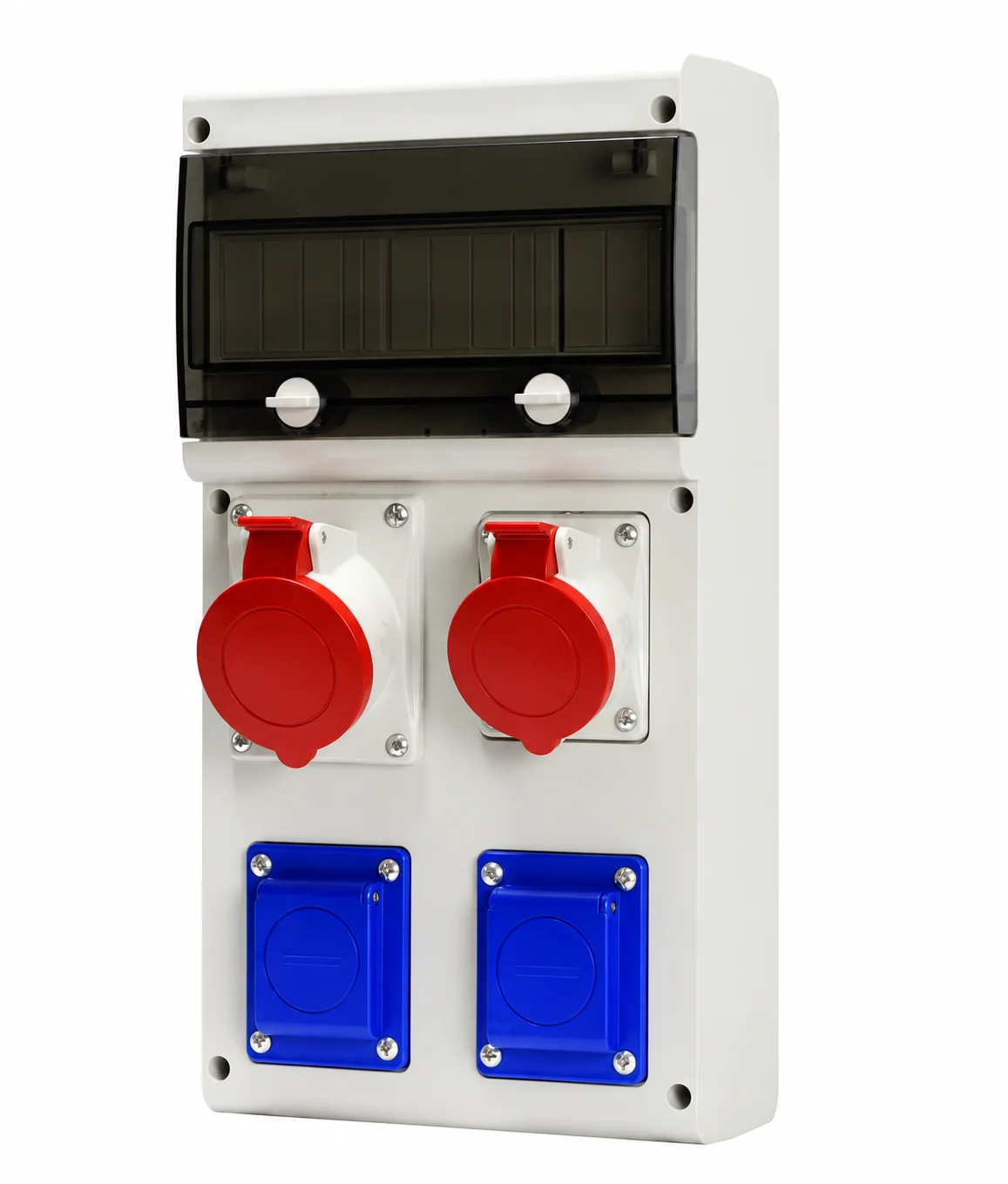

Tablou organizare șantier SCAME cu patru prize de 16A

Două dintre ieșiri sunt destinate fișelor Schuko, iar celelalte două fișelor industriale cu 5 poli. Separarea lor vizuală și fizică face ușor de identificat conexiunea cerută de fiecare echipament. O fișă Schuko nu intră într-o priză industrială, iar pentru prizele industriale trebuie să corespundă atât numărul de poli, cât și curentul nominal de 16A.

Faptul că fiecare priză este marcată 16A nu înseamnă că tabloul oferă automat suma curenților nominali ai tuturor ieșirilor în același timp. Alimentarea disponibilă și protecțiile circuitelor se stabilesc pentru instalația concretă. La alegerea tabloului, configurația prizelor răspunde întrebării „ce fișe pot conecta?”, în timp ce dimensionarea alimentării răspunde întrebării „ce echipamente pot funcționa simultan?”.

Codul 632.RO0024 identifică exact varianta cu două prize industriale de 16A. Această precizare contează mai mult decât formularea generală „tablou trifazic și monofazic”: ea îți arată dacă fișele utilajelor se potrivesc cu ieșirile disponibile. Înainte de comandă, compară fișele echipamentelor cu cele două tipuri de prize montate pe tablou.

Prize montate și spațiu pentru aparatura modulară

Tabloul SCAME BLOCK 4 vine precablat și echipat cu cele patru prize. Compartimentul superior poate găzdui maximum 11 module DIN, însă aparatele de protecție nu sunt incluse. Astfel, primești configurația de prize a modelului, iar echiparea modulară se stabilește separat pentru circuitele și alimentarea instalației.

„11 module” descrie capacitatea maximă a compartimentului, nu numărul de siguranțe livrate și nici numărul de ieșiri. Dacă întocmești necesarul pentru un punct de alimentare de șantier, include separat aparatele de protecție necesare configurației alese. Clasa de protecție II se referă la izolația carcasei și nu schimbă faptul că tabloul este livrat fără siguranțe.

Carcasă pentru amplasarea într-o zonă de lucru

Gradul IP44 indică protecție împotriva corpurilor solide de peste 1mm și a stropilor de apă. Rezistența mecanică IK08 și materialul rezistent la UV sunt relevante pentru un ansamblu folosit pe șantier. Protecția IP44 are însă limite precise: carcasa nu este declarată etanșă la praf și nu este destinată expunerii la jeturi de apă.

Dimensiunile tabloului sunt 415x212x109mm. La stabilirea amplasării contează și spațiul din fața celor patru prize, necesar fișelor și cablurilor conectate. Fișa indică o intrare de cablu PG21 și conexiune de maximum 10mm² fără looping. Aceste caracteristici descriu construcția tabloului; traseul de alimentare și echiparea cu protecții se aleg pentru instalația în care va fi integrat.

Erori frecvente la alegerea unui tablou organizare șantier SCAME

• Confundarea tabloului organizare șantier SCAME 632.RO0024 cu o configurație de 32A. Cele două prize industriale ale acestui cod sunt de 16A. Dacă fișele utilajelor sunt de 32A, configurația prizelor nu corespunde.
• Considerarea tabloului precablat drept tablou cu siguranțe incluse. Prizele sunt montate, dar compartimentul modular nu conține aparatele de protecție. Cele 11 module DIN reprezintă spațiu disponibil pentru echiparea stabilită separat.
• Alegerea amplasării doar după rezistența la UV. Carcasa are IP44, care acoperă stropii de apă, nu jeturile sau pătrunderea completă a prafului. Expunerea efectivă trebuie să se încadreze în acest grad de protecție.

Întrebări frecvente despre tabloul organizare șantier SCAME 632.RO0024

Ce prize industriale are tabloul organizare șantier SCAME 632.RO0024?

Tabloul organizare șantier SCAME 632.RO0024 are două prize industriale de 400V 16A, cu 5 poli. Configurația lor este 3P+N+E, deci fișele echipamentelor trifazate trebuie să corespundă acestui tip de priză.

Vin protecțiile montate în compartimentul BLOCK 4?

Nu, tabloul BLOCK 4 este livrat fără siguranțe. Are prizele montate și este precablat, iar compartimentul de maximum 11 module DIN oferă loc pentru aparatura aleasă în funcție de instalație.

Se pot folosi simultan toate cele patru prize?

Tabloul SCAME are patru puncte de conectare, dar numărul prizelor nu stabilește singur sarcina simultană admisă. Aceasta depinde de alimentarea tabloului, de protecțiile instalate și de consumul echipamentelor conectate. Marcajul de 16A se referă la fiecare tip de priză din această variantă.
