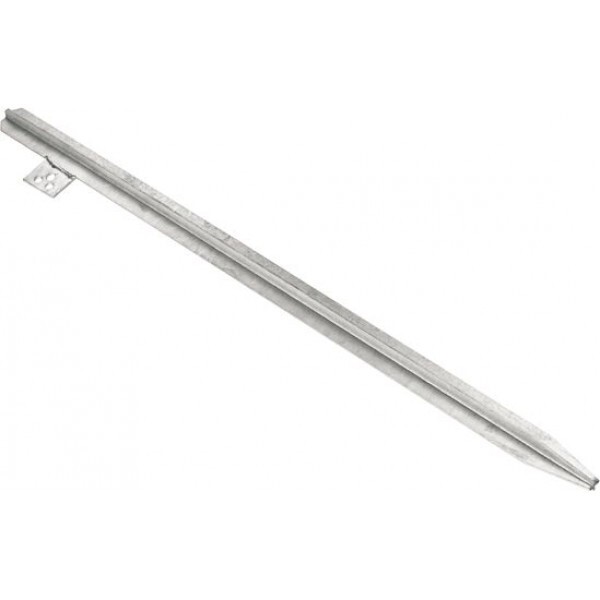

Țăruș împământare OBO Bettermann 213 1500 DIN este un electrod profilat din oțel zincat prin imersie, destinat instalațiilor de legare la pământ. Are lungimea de 1500 mm, profil în cruce de 50x50x3mm și eclisă de legătură. Poate fi integrat, de exemplu, în instalații de legare la pământ pentru antene sau distribuitoare, atunci când tipul și dimensiunile electrodului corespund proiectului.
Profil în cruce și lungime de 1500 mm
Profilul în cruce identifică forma electrodului, iar cotele de 50x50x3mm descriu secțiunea acestuia. Lungimea de 1500 mm descrie piesa completă. Sunt dimensiuni diferite, necesare atât la alegerea electrodului, cât și la identificarea accesoriilor și a spațiului de instalare prevăzut în proiect.
Țărușul este realizat din oțel cu suprafață zincată prin imersie. Finisajul trebuie avut în vedere împreună cu materialul conductorului și al pieselor de legătură folosite în instalație. Acest model se livrează ca electrod profilat cu eclisă; simpla prezență a eclisei nu înseamnă că orice conductor poate fi fixat direct, fără o piesă de conectare potrivită.
Eclisă pentru realizarea legăturii
Eclisa are o perforație de 13 mm și două perforații de 11 mm. Configurația permite alegerea unei piese de legătură corespunzătoare conductorului și proiectului. Pentru un conductor rotund se poate utiliza, de exemplu, o piesă de fixare potrivită tipului 5001 DIN-FT. Verifică dimensiunea conductorului, tipul clemei și geometria prinderii înainte de a stabili toate componentele necesare punctului de conexiune.
Electrodul și legătura cu conductorul au roluri diferite în ansamblu. Țărușul este piesa introdusă în sistemul de legare la pământ, iar clema realizează prinderea conductorului la eclisă. Alegerea și execuția ansamblului trebuie corelate cu proiectul instalației. Rezistența de dispersie rezultată nu poate fi stabilită doar din lungimea sau forma unui singur electrod; ea depinde de configurația instalației și de condițiile amplasamentului.
Erori frecvente la alegerea țărușului de împământare
- Confundarea lungimii cu dimensiunile profilului. Țărușul are lungimea de 1500 mm, iar secțiunea sa este un profil în cruce de 50x50x3mm.
- Alegerea unei cleme numai după perforațiile eclisei. Verifică și forma și dimensiunea conductorului care trebuie conectat, precum și piesa de legătură prevăzută în proiect.
- Presupunerea că eclisa include toate elementele de conectare. Electrodul are eclisă de legătură, dar piesa potrivită pentru prinderea conductorului se selectează separat pentru configurația instalației.
- Estimarea performanței instalației numai din lungimea electrodului. Lungimea de 1500 mm identifică varianta produsului; rezultatul sistemului de împământare trebuie stabilit și verificat pentru amplasamentul concret.
Întrebări frecvente despre electrodul profil cruce
Ce dimensiuni are țărușul OBO Bettermann 213 1500 DIN?
Lungimea este de 1500 mm. Profilul în cruce are secțiunea de 50x50x3mm.
Se poate conecta un conductor rotund?
Da, folosind o piesă de legătură adecvată. Tipul acesteia se alege după conductor și după configurația conexiunii la eclisă.
Din ce material este electrodul?
Este din oțel zincat prin imersie. Materialul pieselor asociate trebuie verificat pentru instalația proiectată.
