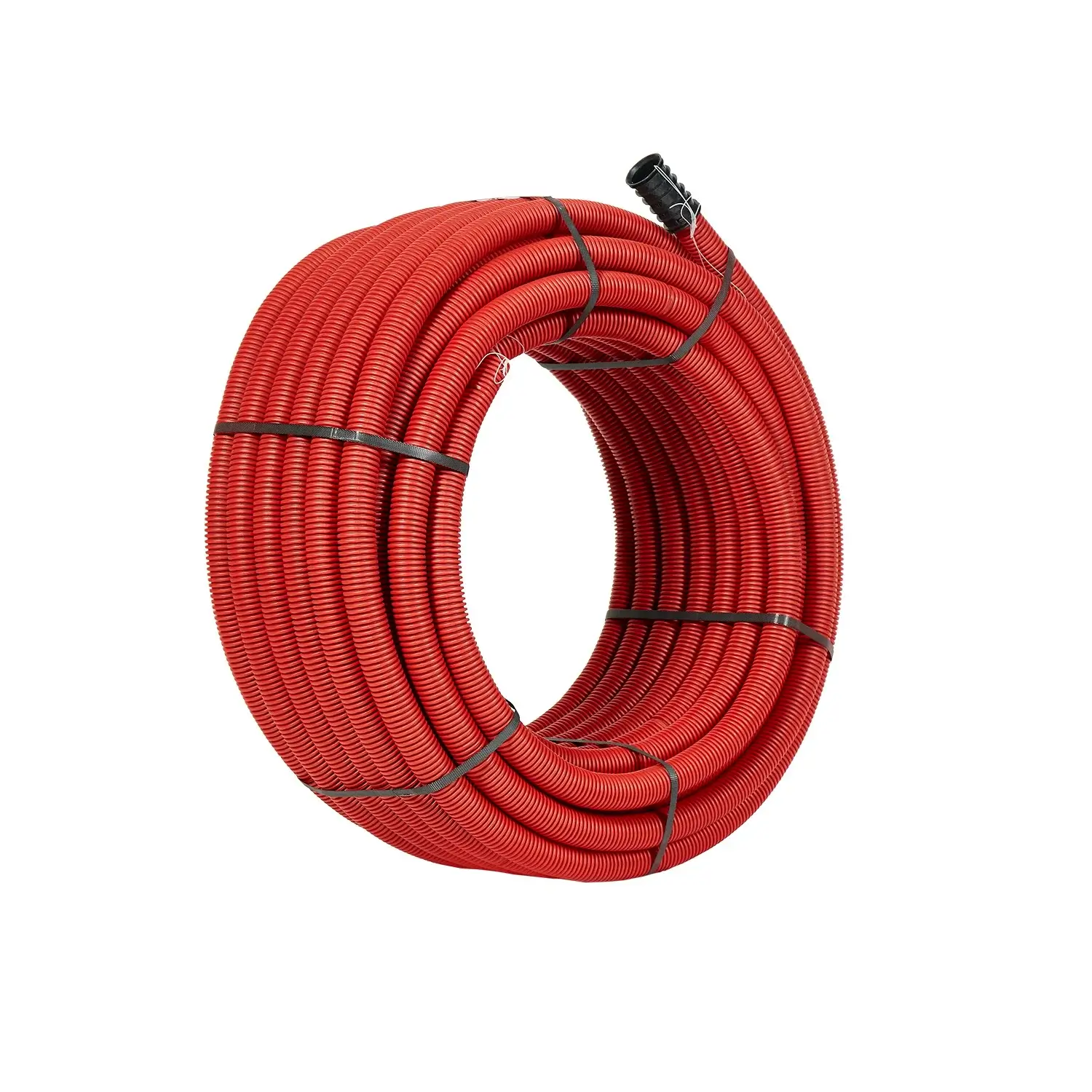

Tub corugat flexibil 110mm Tehnoworld ELCOR 450 N pereti dubli colac 50M

Tubul corugat 110mm TEHNOWORLD ELCOR 450 N este un tub flexibil din polietilenă de înaltă densitate cu perete dublu, destinat protecției cablurilor electrice și de telecomunicații îngropate. Varianta de 110mm combină un perete exterior corugat, care asigură rezistența mecanică, cu un perete interior neted, conceput pentru a facilita trecerea cablurilor. Rezistența la compresiune este de 450 N conform EN 61386-24, iar produsul se livrează în colac de 50m și este prevăzut cu mufă PEHD pentru îmbinare.

Tub corugat 110mm cu perete dublu pentru cabluri îngropate

Construcția ELCOR 450 N folosește doi pereți distincți, îmbinați prin procesul de coextrudare și corugare. Peretele exterior are profil corugat și rolul de a asigura rezistența la compresiune și impact, precum și de a menține integritatea tubului sub acțiunea sarcinilor externe. Peretele interior este neted și asigură o suprafață favorabilă tragerii cablurilor prin traseu.

Această structură diferențiază tubul de 110mm de un tub cu perete simplu. Exteriorul și interiorul îndeplinesc funcții complementare: primul contribuie la comportamentul mecanic al sistemului de protecție, iar al doilea facilitează introducerea cablurilor. Pentru proiectele în care trebuie protejate trasee electrice sau de telecomunicații îngropate, configurația cu perete dublu permite alegerea produsului după cerințele traseului și ale proiectului.

Ce trebuie verificat la varianta ELCOR 450 N de 110mm

Valoarea de 110mm identifică dimensiunea acestei variante din gama ELCOR 450 N. Ea trebuie verificată separat de lungimea colacului și de clasa de rezistență la compresiune. Produsul este furnizat în colac de 50m, în timp ce valoarea 450 N descrie rezistența la compresiune a tubului, nu dimensiunea acestuia.

La alegerea unui tub corugat pentru un traseu de cabluri este important ca dimensiunea să fie corelată cu cerințele proiectului. Un diametru mai mare nu trebuie interpretat automat ca fiind alegerea potrivită pentru orice instalație. Tipul și configurația cablurilor, traseul proiectat și spațiul necesar trebuie verificate înainte de selectarea variantei dimensionale.

Rezistență la compresiune 450 N

Tubul corugat TEHNOWORLD ELCOR are rezistența la compresiune de 450 N conform EN 61386-24, valoare declarată la deformarea diametrului de 5%. Rezistența la impact este clasificată ca tip normal N. Aceste caracteristici trebuie privite separat de diametrul tubului: 110mm identifică varianta dimensională, în timp ce 450 N caracterizează comportamentul la compresiune.

Intervalul de temperatură de utilizare declarat pentru ELCOR 450 N este de la -50°C la +60°C, iar raza minimă de curbură este de 5 ori diametrul nominal. Sunt declarate, de asemenea, o rezistență electrică de izolație mai mare de 100 MΩ și o rigiditate dielectrică mai mare de 800 kV/cm. Rezistența UV indicată este de 12 luni de la data de producție înscrisă pe produs.

Pentru ce aplicații este destinat tubul corugat 110mm

Tubul corugat 110mm TEHNOWORLD ELCOR 450 N este destinat în principal protecției cablurilor electrice și de telecomunicații îngropate. Gama ELCOR include utilizări în rețele îngropate de joasă și medie tensiune, rețele de iluminat public, telefonie și fibră optică, precum și rețele de semnalizare stradală și urbană.

Dimensiunea de 110mm face din acest produs o variantă distinctă în cadrul gamei ELCOR 450 N. Atunci când proiectul necesită un alt diametru, trebuie aleasă varianta dimensională corespunzătoare, fără a presupune că produsele din aceeași serie sunt interschimbabile. Clasa 450 N poate fi comună mai multor dimensiuni, dar diametrul rămâne un criteriu separat de selecție.

Pentru alte dimensiuni și configurații pot fi consultate tuburile flexibile și rigide, iar pentru variantele din aceeași gamă este disponibilă selecția de tuburi corugate TEHNOWORLD.

Colac de 50m și mufă PEHD pentru îmbinare

Varianta ELCOR 450 N de 110mm este livrată în colac de 50m. Lungimea colacului este un reper util pentru calcularea cantității necesare în raport cu traseul proiectat, dar nu trebuie confundată cu dimensiunea tubului. Pentru identificarea produsului, valorile de 110mm, 450 N și 50m descriu trei caracteristici diferite: dimensiunea, rezistența la compresiune și lungimea colacului.

Tubul este livrat cu o mufă PEHD pentru îmbinare. Prezența acesteia trebuie luată în calcul la verificarea configurației produsului și a necesarului de componente pentru traseu. Cerințele concrete de instalare trebuie însă stabilite conform proiectului și documentației tehnice aplicabile.

Cum diferențiezi corect varianta de 110mm

ELCOR 450 N este o familie de tuburi disponibilă în mai multe dimensiuni, de aceea denumirea seriei nu identifică singură produsul. Pentru această variantă, reperele sunt dimensiunea de 110mm, rezistența la compresiune de 450 N și colacul de 50m. Codul producătorului TR_PE_PROT_DE110_C-T poate fi folosit suplimentar atunci când este necesară verificarea exactă a produsului.

Diferențierea corectă este importantă mai ales atunci când sunt comparate mai multe tuburi corugate ELCOR cu aceeași structură și aceeași clasă de compresiune. Două variante pot avea caracteristici comune, dar dimensiuni diferite, iar această diferență influențează compatibilitatea cu traseul prevăzut în proiect.

Erori frecvente la alegerea tubului corugat de 110mm

Confundarea valorii 450 N cu dimensiunea

La tubul corugat TEHNOWORLD ELCOR 450 N de 110mm, valoarea 450 N indică rezistența la compresiune. Dimensiunea variantei este de 110mm, iar cele două valori descriu proprietăți diferite ale produsului.

Alegerea numai după lungimea colacului

Colacul de 50m indică lungimea în care este furnizat produsul, nu varianta dimensională. Pentru identificarea corectă trebuie verificată și dimensiunea de 110mm, deoarece gama ELCOR 450 N include mai multe dimensiuni.

Considerarea tuturor variantelor ELCOR 450 N ca fiind echivalente

Tuburile din seria ELCOR 450 N pot avea aceeași clasă de rezistență la compresiune, dar dimensiuni diferite. Pentru un traseu proiectat pentru varianta de 110mm trebuie verificată dimensiunea cerută, nu doar denumirea seriei sau clasa 450 N.

Întrebări frecvente despre tubul corugat TEHNOWORLD ELCOR 450 N 110mm

Ce este tubul corugat TEHNOWORLD ELCOR 450 N de 110mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 110mm este un tub flexibil din polietilenă cu perete dublu, destinat protecției cablurilor electrice și de telecomunicații îngropate. Exteriorul este corugat, iar interiorul este neted.

Ce reprezintă valoarea 450 N?

La tubul corugat TEHNOWORLD ELCOR 450 N, valoarea 450 N reprezintă rezistența la compresiune declarată conform EN 61386-24, la o deformare a diametrului de 5%. Aceasta nu reprezintă dimensiunea tubului.

Ce lungime are colacul tubului corugat de 110mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 110mm este furnizat în colac de 50m. Lungimea colacului trebuie diferențiată de dimensiunea de 110mm și de clasa de compresiune 450 N.

Unde poate fi utilizat tubul corugat ELCOR 450 N?

Tubul corugat TEHNOWORLD ELCOR 450 N este destinat protecției rețelelor îngropate de cabluri electrice și de telecomunicații. Aplicațiile declarate includ rețele de joasă și medie tensiune, iluminat public, telefonie, fibră optică și semnalizare.

Tubul corugat de 110mm are perete simplu sau dublu?

Tubul corugat TEHNOWORLD ELCOR 450 N de 110mm are perete dublu. Peretele exterior este corugat și are rol mecanic, iar peretele interior este neted pentru a facilita trecerea cablurilor.
