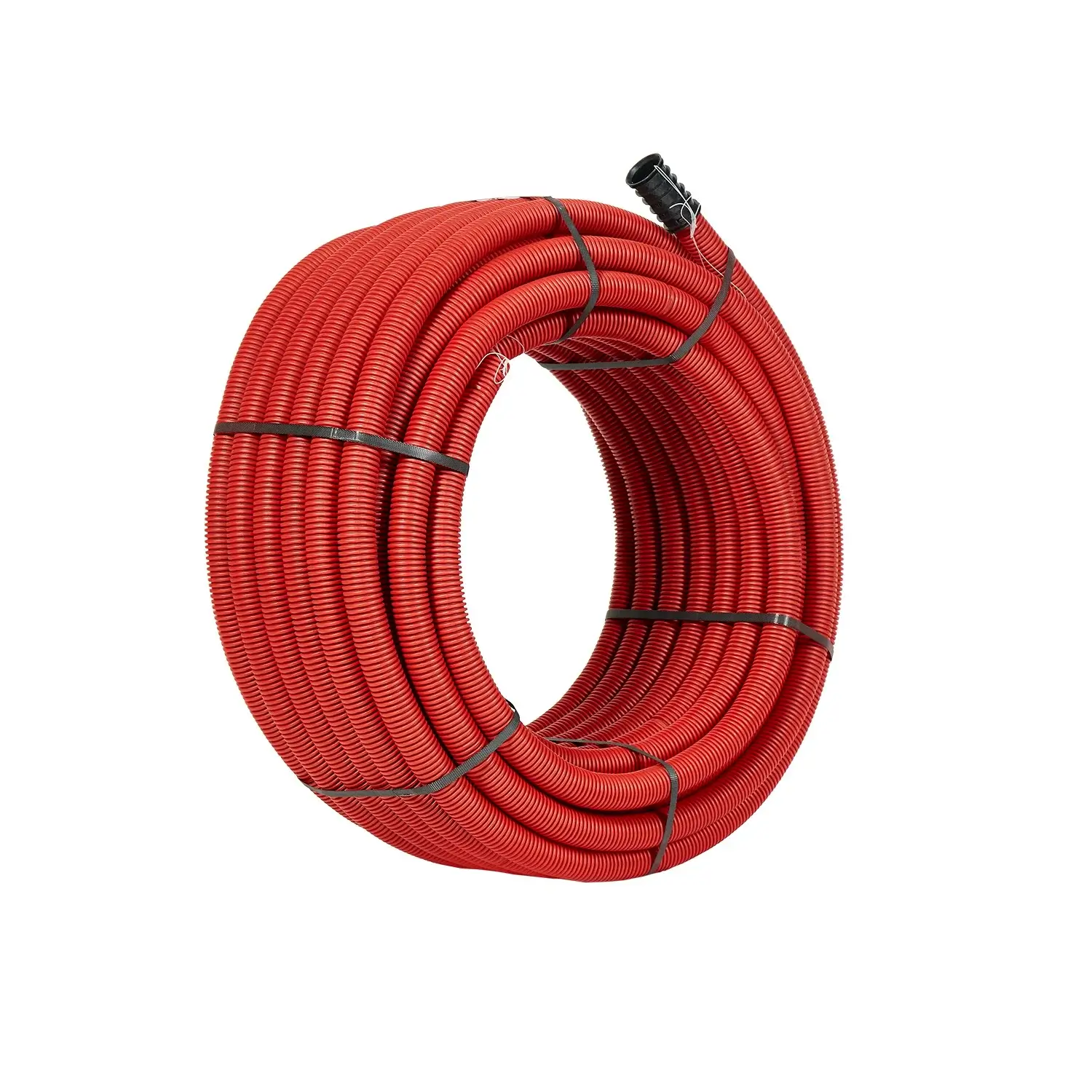

Tub corugat flexibil 160mm Tehnoworld ELCOR 450 N pereti dubli colac 50M

Tubul corugat 160mm TEHNOWORLD ELCOR 450 N este un tub flexibil din polietilenă de înaltă densitate cu perete dublu, destinat protecției cablurilor electrice și de telecomunicații îngropate. Varianta are diametrul exterior de 160mm și diametrul interior de 138mm, cu un perete exterior corugat pentru rezistență mecanică și un perete interior neted care facilitează trecerea cablurilor. Rezistența la compresiune este de 450 N conform EN 61386-24, la deformarea diametrului de 5%, iar tubul se livrează în colac de 50m, cu mufă PEHD pentru îmbinare.

Tub corugat 160mm cu perete dublu pentru protecția cablurilor

Construcția ELCOR 450 N este realizată din doi pereți distincți din polietilenă de înaltă densitate, uniți prin coextrudare. Peretele exterior este corugat și contribuie la rezistența mecanică a tubului, iar peretele interior este neted. Suprafața interioară lisă facilitează alunecarea cablurilor în timpul tragerii, în timp ce structura exterioară are rolul de a păstra integritatea sistemului la solicitări mecanice.

Tubul corugat TEHNOWORLD este conceput pentru protecția rețelelor îngropate de cabluri electrice și de telecomunicații. Varianta de 160mm trebuie diferențiată de celelalte dimensiuni ELCOR 450 N, deoarece produsele din familie pot păstra aceeași structură și aceeași clasă de rezistență, dar oferă diametre interioare diferite.

Diametru exterior 160mm și diametru interior 138mm

La această variantă ELCOR 450 N, valoarea de 160mm reprezintă diametrul exterior, iar diametrul interior este de 138mm. Distincția este importantă la alegerea tubului: dimensiunea comercială de 160mm nu trebuie interpretată ca un spațiu interior de aceeași valoare.

Pentru un traseu la care spațiul disponibil pentru cabluri este un criteriu de selecție, trebuie verificat diametrul interior de 138mm împreună cu cerințele proiectului. Diametrul exterior de 160mm identifică varianta și descrie gabaritul exterior al tubului, în timp ce diametrul interior arată dimensiunea efectivă a secțiunii interioare.

Rezistență la compresiune 450 N și construcție ELCOR

Valoarea de 450 N reprezintă rezistența la compresiune a tubului și este declarată conform EN 61386-24, la deformarea diametrului de 5%. Această caracteristică trebuie diferențiată de diametrul exterior de 160mm. Pentru seria ELCOR 450 N este declarată și o rezistență la impact de tip normal N.

Construcția cu perete dublu separă funcția mecanică de cea a suprafeței interioare. Exteriorul corugat asigură rezistența la compresiune și impact și contribuie la păstrarea integrității tubului sub acțiunea sarcinilor externe, iar interiorul neted facilitează tragerea cablurilor. Cei doi pereți sunt îmbinați în procesul de coextrudare și corugare.

Intervalul temperaturilor de utilizare declarat pentru ELCOR 450 N este de la -50°C la +60°C, iar raza minimă de curbură este de 5 ori diametrul nominal. Documentația tehnică indică și o rezistență electrică de izolație mai mare de 100 MΩ, rigiditate dielectrică mai mare de 800 kV/cm și rezistență la majoritatea substanțelor chimice. Rezistența UV declarată este de 12 luni de la data de producție înscrisă pe produs.

Pentru ce aplicații este destinat tubul corugat 160mm

Tubul corugat 160mm TEHNOWORLD ELCOR 450 N este destinat protecției cablurilor electrice și de telecomunicații îngropate. Producătorul include între aplicațiile gamei rețelele îngropate de joasă și medie tensiune, iluminatul public, rețelele de telefonie și fibră optică și sistemele de semnalizare stradală și urbană.

Varianta de 160mm oferă un diametru interior de 138mm și trebuie selectată atunci când această configurație dimensională corespunde cerințelor proiectului. Un diametru exterior mai mare nu înseamnă automat că produsul este potrivit pentru orice traseu. Dimensiunea tubului trebuie corelată cu traseul proiectat și cu spațiul necesar cablurilor care urmează să fie protejate.

Pentru alte diametre sau configurații pot fi consultate tuburile flexibile și rigide, iar pentru variantele din aceeași familie poate fi consultată gama tuburi corugate TEHNOWORLD.

Colac de 50m și mufă PEHD pentru îmbinare

Tubul corugat TEHNOWORLD ELCOR 450 N de 160mm se livrează în colac de 50m. Lungimea colacului este un reper pentru calcularea necesarului în funcție de traseu, dar nu identifică singură varianta. Mai multe dimensiuni din gama ELCOR sunt furnizate în colaci de 50m, astfel încât lungimea trebuie verificată împreună cu diametrul produsului.

Produsul se livrează cu mufă PEHD pentru îmbinare. Pentru identificarea exactă a acestei variante poate fi verificat și codul producătorului TR_PE_PROT_DE160_R-C. Asocierea dintre cod, diametrul exterior de 160mm și seria ELCOR 450 N permite diferențierea produsului de celelalte dimensiuni din aceeași familie.

Cum diferențiezi varianta ELCOR 450 N de 160mm

La compararea tuburilor din gama ELCOR 450 N, dimensiunea este un criteriu separat de clasa de rezistență. Pentru această variantă, reperele sunt diametrul exterior de 160mm, diametrul interior de 138mm, rezistența la compresiune de 450 N și colacul de 50m. Codul producătorului TR_PE_PROT_DE160_R-C și codul ETBM TW00014 permit o verificare suplimentară a identității produsului.

Această diferențiere este importantă deoarece variantele ELCOR pot avea aceeași construcție cu perete dublu și aceeași clasă de compresiune. Un tub de 160mm nu trebuie înlocuit automat cu o altă dimensiune din familie doar pe baza faptului că ambele produse sunt ELCOR 450 N. Diametrul necesar trebuie verificat conform proiectului.

Erori frecvente la alegerea tubului corugat de 160mm

Considerarea celor 160mm drept diametru interior

Tubul corugat TEHNOWORLD ELCOR 450 N de 160mm are diametrul exterior de 160mm și diametrul interior de 138mm. Dacă spațiul interior este criteriul urmărit, trebuie verificată valoarea de 138mm, nu presupus că interiorul are 160mm.

Confundarea valorii 450 N cu dimensiunea tubului

La ELCOR 450 N, valoarea 450 N reprezintă rezistența la compresiune conform EN 61386-24. Diametrul exterior al acestei variante este de 160mm, iar cele două valori descriu caracteristici diferite.

Alegerea produsului numai după colacul de 50m

Colacul de 50m descrie lungimea în care este furnizat tubul și nu identifică diametrul. Pentru această variantă trebuie verificat explicit diametrul exterior de 160mm și, atunci când spațiul interior este relevant, diametrul interior de 138mm.

Întrebări frecvente despre tubul corugat TEHNOWORLD ELCOR 450 N 160mm

Ce diametru interior are tubul corugat de 160mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 160mm are diametrul interior de 138mm. Valoarea de 160mm reprezintă diametrul exterior al acestei variante.

Din ce material este realizat tubul corugat ELCOR 450 N?

Tubul corugat TEHNOWORLD ELCOR 450 N este realizat din polietilenă de înaltă densitate. Are o construcție cu doi pereți, cu exterior corugat și interior neted.

Pentru ce este destinat tubul corugat de 160mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 160mm este destinat protecției cablurilor electrice și de telecomunicații îngropate. Aplicațiile declarate includ rețele electrice, iluminat public, telefonie, fibră optică și semnalizare.

Ce reprezintă 450 N la tubul corugat ELCOR?

La tubul corugat TEHNOWORLD ELCOR 450 N, valoarea 450 N reprezintă rezistența la compresiune conform EN 61386-24, declarată la deformarea diametrului de 5%.

Ce lungime are colacul tubului corugat de 160mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 160mm se livrează în colac de 50m. Produsul este furnizat și cu mufă PEHD pentru îmbinare.
