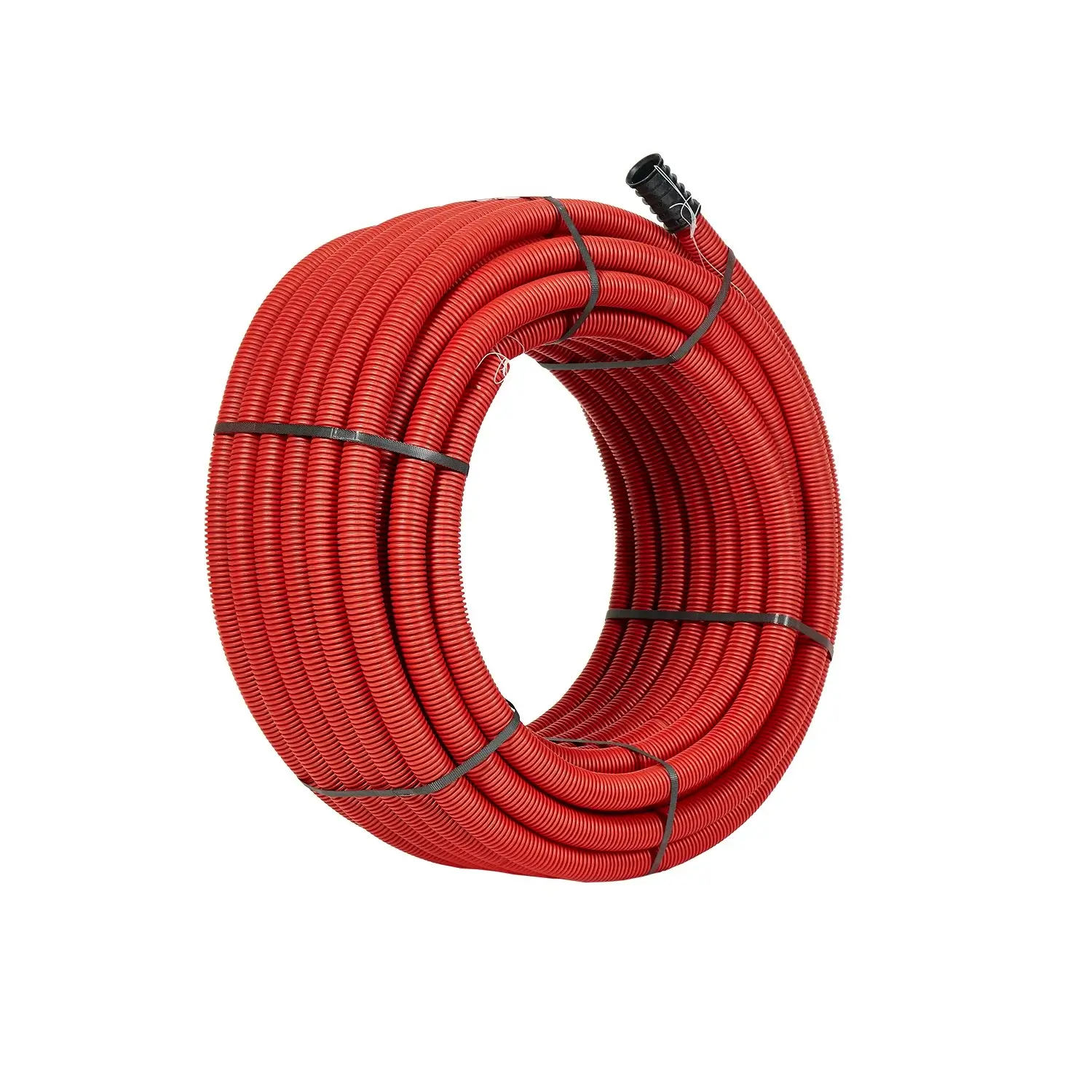

Tub corugat flexibil 75mm Tehnoworld ELCOR 450 N pereti dubli colac 50M

Tubul corugat 75mm TEHNOWORLD ELCOR 450 N este un tub flexibil din polietilenă de înaltă densitate cu perete dublu, destinat protecției cablurilor electrice și de telecomunicații îngropate. Varianta de 75mm are peretele exterior corugat pentru rezistență mecanică și peretele interior neted pentru a facilita trecerea cablurilor. Rezistența la compresiune este de 450 N conform EN 61386-24, la deformarea diametrului de 5%, iar produsul se livrează în colac de 50m, cu mufă PEHD pentru îmbinare.

Tub corugat 75mm cu perete dublu pentru protecția cablurilor

Construcția ELCOR 450 N este realizată din doi pereți distincți din polietilenă de înaltă densitate, uniți prin coextrudare. Peretele exterior este corugat și are rolul de a asigura rezistența la compresiune și impact, în timp ce peretele interior este neted și oferă o suprafață favorabilă tragerii cablurilor prin tub. Astfel, fiecare dintre cei doi pereți îndeplinește o funcție diferită în sistemul de protecție.

Tubul corugat TEHNOWORLD este destinat în principal rețelelor îngropate de cabluri electrice și de telecomunicații. Varianta de 75mm face parte din gama dimensională ELCOR 450 N și trebuie aleasă în raport cu cerințele traseului proiectat. Dimensiunea, clasa de rezistență și lungimea colacului sunt caracteristici distincte și trebuie verificate separat înainte de alegere.

Ce definește varianta ELCOR 450 N de 75mm

Valoarea de 75mm identifică dimensiunea acestei variante. Nu trebuie confundată cu rezistența la compresiune de 450 N sau cu lungimea de 50m a colacului. Aceste trei valori apar împreună în identificarea produsului, dar descriu proprietăți diferite: dimensiunea tubului, comportamentul său la compresiune și cantitatea de tub furnizată într-un colac.

ELCOR 450 N este disponibil în mai multe dimensiuni, astfel încât apartenența la aceeași serie nu face variantele interschimbabile. Dacă proiectul prevede un tub de 75mm, dimensiunea trebuie verificată explicit. Alegerea unei alte variante din aceeași familie doar pentru că păstrează clasa de compresiune de 450 N poate modifica relația dintre tub și traseul de cabluri prevăzut.

Rezistență la compresiune 450 N și exterior corugat

Rezistența la compresiune de 450 N este declarată conform EN 61386-24, la deformarea diametrului de 5%. Pentru seria ELCOR 450 N, rezistența la impact este clasificată ca tip normal N. Peretele exterior corugat are rol mecanic și contribuie la păstrarea integrității sistemului atunci când tubul este supus sarcinilor externe.

Peretele interior neted are o funcție diferită: facilitează alunecarea cablurilor în timpul tragerii prin tub. Această combinație între exteriorul corugat și interiorul neted este una dintre caracteristicile importante ale construcției cu perete dublu și trebuie diferențiată de configurația tuburilor cu alt tip de structură.

Pentru ELCOR 450 N este declarat un interval al temperaturilor de utilizare de la -50°C la +60°C și o rază minimă de curbură de 5 ori diametrul nominal. Documentația produsului indică, de asemenea, rezistență electrică de izolație mai mare de 100 MΩ, rigiditate dielectrică mai mare de 800 kV/cm și rezistență UV de 12 luni de la data de producție înscrisă.

Pentru ce aplicații este destinat tubul corugat 75mm

Tubul corugat 75mm TEHNOWORLD ELCOR 450 N este destinat protecției cablurilor electrice și de telecomunicații îngropate. Aplicațiile declarate pentru gama ELCOR includ rețele îngropate de joasă și medie tensiune, rețele de iluminat public, telefonie și fibră optică, precum și rețele de semnalizare stradală și urbană.

Dimensiunea de 75mm trebuie corelată cu cerințele proiectului și cu traseul de cabluri care urmează să fie protejat. Faptul că produsul este flexibil și face parte din gama ELCOR 450 N nu înlocuiește verificarea dimensională. Pentru proiectele care necesită o altă dimensiune trebuie selectată varianta corespunzătoare din aceeași familie sau un alt tub compatibil cu cerințele instalației.

Pentru alte dimensiuni și configurații pot fi consultate tuburile flexibile și rigide, iar variantele aceluiași producător pot fi urmărite în gama TEHNOWORLD.

Colac de 50m și mufă PEHD pentru îmbinare

Tubul corugat TEHNOWORLD ELCOR 450 N de 75mm se livrează în colac de 50m. Lungimea este relevantă pentru estimarea cantității necesare în funcție de traseu, însă nu identifică singură produsul. Mai multe dimensiuni din gama ELCOR sunt disponibile în colaci de aceeași lungime, astfel încât valoarea de 50m trebuie verificată împreună cu dimensiunea de 75mm.

Produsul se livrează cu o mufă PEHD pentru îmbinare. Prezența acesteia completează configurația de livrare a tubului și trebuie luată în calcul atunci când se verifică necesarul pentru traseu. Pentru identificarea fără ambiguități a acestei variante poate fi utilizat și codul producătorului TR_PE_PROT_DE075_R-C.

Cum diferențiezi varianta ELCOR 450 N de 75mm

În cadrul familiei ELCOR, clasa de rezistență la compresiune de 450 N este comună mai multor dimensiuni. Din acest motiv, expresia ELCOR 450 N nu identifică singură varianta. Pentru produsul de față trebuie urmărite împreună dimensiunea de 75mm, seria ELCOR 450 N, construcția cu perete dublu și colacul de 50m.

Codul producătorului TR_PE_PROT_DE075_R-C și codul ETBM TW00009 oferă repere suplimentare pentru identificarea produsului. Verificarea codului este utilă în special atunci când sunt comparate mai multe tuburi TEHNOWORLD cu aspect, structură și clasă de rezistență similare, dar cu dimensiuni diferite.

Erori frecvente la alegerea tubului corugat de 75mm

Confundarea dimensiunii de 75mm cu rezistența mecanică

La tubul corugat TEHNOWORLD ELCOR 450 N, valoarea de 75mm identifică dimensiunea variantei, iar 450 N reprezintă rezistența la compresiune. Cele două valori descriu caracteristici diferite și nu trebuie folosite una în locul celeilalte.

Alegerea produsului numai după colacul de 50m

Colacul de 50m arată lungimea în care este furnizat tubul, dar nu identifică varianta dimensională. Pentru acest produs trebuie verificată explicit dimensiunea de 75mm, deoarece și alte variante ELCOR 450 N sunt furnizate în colaci de 50m.

Considerarea tuturor variantelor ELCOR 450 N ca fiind echivalente

Tuburile din seria ELCOR 450 N pot avea aceeași structură și aceeași clasă de compresiune, dar dimensiuni diferite. Dacă proiectul necesită varianta de 75mm, această dimensiune trebuie verificată înainte de alegerea produsului.

Întrebări frecvente despre tubul corugat TEHNOWORLD ELCOR 450 N 75mm

Ce este tubul corugat TEHNOWORLD ELCOR 450 N de 75mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 75mm este un tub flexibil din PEHD cu perete dublu, destinat protecției cablurilor electrice și de telecomunicații îngropate. Peretele exterior este corugat, iar cel interior este neted.

Ce reprezintă 450 N la tubul corugat ELCOR?

La tubul corugat TEHNOWORLD ELCOR 450 N, valoarea 450 N reprezintă rezistența la compresiune declarată conform EN 61386-24, la deformarea diametrului de 5%. Valoarea nu reprezintă dimensiunea tubului.

Pentru ce este destinat tubul corugat de 75mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 75mm este destinat protecției cablurilor electrice și de telecomunicații îngropate. Gama este indicată pentru aplicații precum rețele electrice, iluminat public, telefonie, fibră optică și semnalizare.

Ce lungime are colacul tubului corugat de 75mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 75mm se livrează în colac de 50m. Lungimea colacului trebuie verificată separat de dimensiunea tubului și de clasa de rezistență la compresiune.

Tubul corugat ELCOR 450 N are perete simplu sau dublu?

Tubul corugat TEHNOWORLD ELCOR 450 N are perete dublu. Peretele exterior este corugat pentru rol mecanic, iar peretele interior este neted pentru a facilita trecerea cablurilor.
