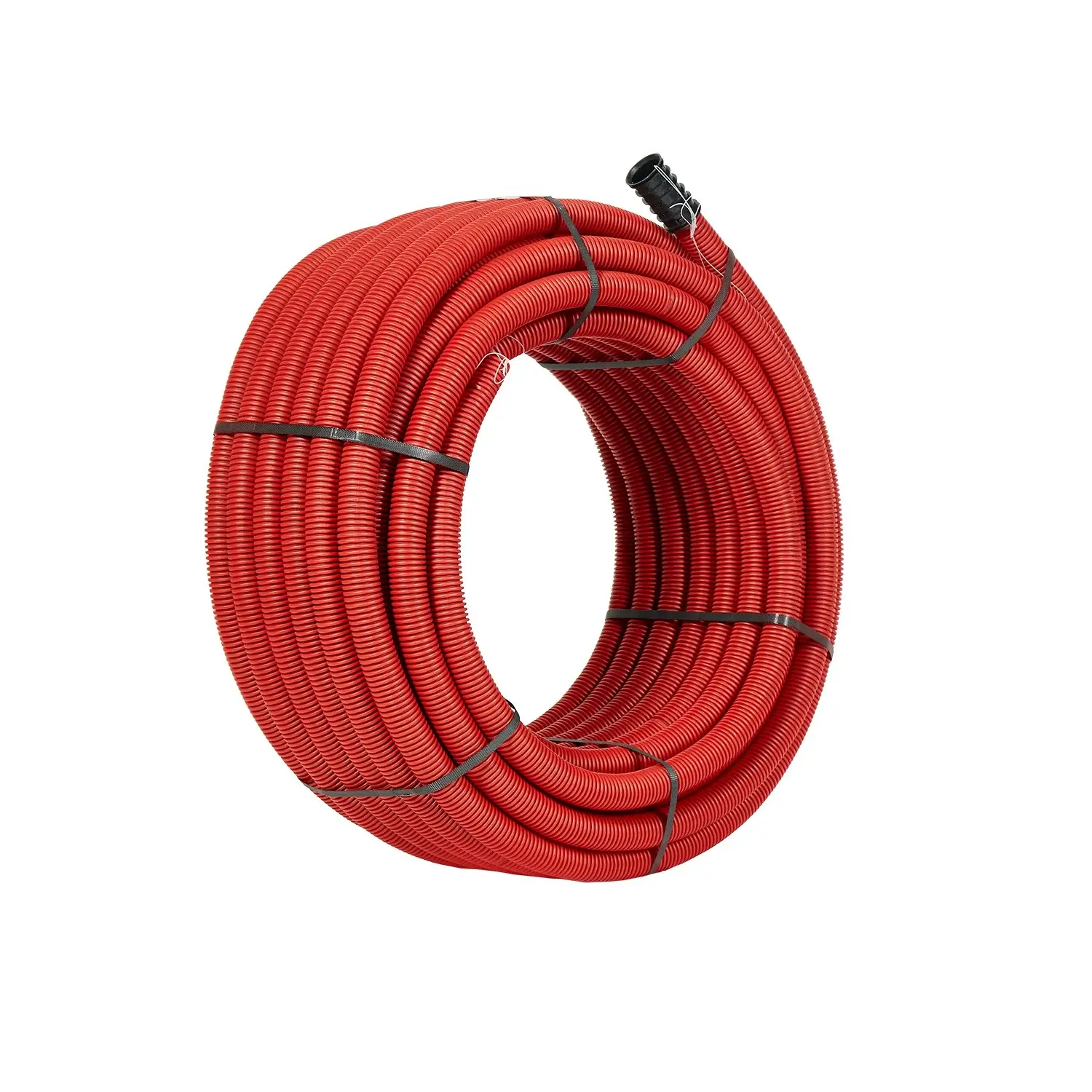

Tub corugat flexibil 90mm Tehnoworld ELCOR 450 N pereti dubli colac 50M

Tubul corugat 90mm TEHNOWORLD ELCOR 450 N este un tub flexibil din polietilenă de înaltă densitate cu perete dublu, destinat protecției cablurilor electrice și de telecomunicații îngropate. Varianta are diametrul exterior de 90mm și diametrul interior de 76mm, cu un perete exterior corugat pentru rezistență mecanică și un perete interior neted care facilitează trecerea cablurilor. Rezistența la compresiune este de 450 N conform EN 61386-24, la deformarea diametrului de 5%, iar produsul se livrează în colac de 50m, cu mufă PEHD pentru îmbinare.

Tub corugat 90mm cu perete dublu pentru protecția cablurilor

ELCOR 450 N este construit din doi pereți distincți din PEHD, îmbinați prin coextrudare. Peretele exterior este corugat și contribuie la rezistența mecanică a tubului, iar peretele interior este neted. Pentru un traseu de cabluri, această configurație combină protecția oferită de structura exterioară cu o suprafață interioară care facilitează tragerea cablurilor.

Tubul corugat TEHNOWORLD este destinat rețelelor îngropate de cabluri electrice și de telecomunicații. Gama ELCOR 450 N include mai multe dimensiuni, astfel încât diametrul trebuie verificat pentru fiecare proiect. La această variantă, valoarea de 90mm reprezintă diametrul exterior, în timp ce spațiul interior este definit de diametrul de 76mm.

Diametru exterior 90mm și diametru interior 76mm

Diferența dintre diametrul exterior și cel interior este un criteriu important atunci când este ales un tub corugat pentru protecția cablurilor. Cei 90mm din denumirea produsului reprezintă diametrul exterior al tubului. Diametrul interior confirmat pentru această variantă ELCOR 450 N este de 76mm.

Prin urmare, dimensiunea comercială de 90mm nu trebuie interpretată ca un spațiu interior de 90mm. Atunci când proiectul impune verificarea spațiului disponibil pentru traseul de cabluri, valoarea relevantă este diametrul interior de 76mm. Diametrul exterior rămâne important pentru identificarea variantei și pentru spațiul ocupat de tub în configurația proiectată.

Ce înseamnă rezistența la compresiune de 450 N

Valoarea 450 N indică rezistența la compresiune a tubului și este declarată conform EN 61386-24, la o deformare a diametrului de 5%. Această valoare nu descrie dimensiunea produsului. Pentru identificarea corectă a variantei trebuie separate cele trei repere numerice principale: 90mm reprezintă diametrul exterior, 450 N reprezintă rezistența la compresiune, iar 50m reprezintă lungimea colacului.

Pentru ELCOR 450 N este declarată și o rezistență la impact de tip normal N. Intervalul temperaturilor de utilizare este de la -50°C la +60°C, iar raza minimă de curbură este de 5 ori diametrul nominal. Documentația tehnică indică o rezistență electrică de izolație mai mare de 100 MΩ și o rigiditate dielectrică mai mare de 800 kV/cm.

Tubul prezintă rezistență chimică la majoritatea substanțelor chimice, iar rezistența UV declarată este de 12 luni de la data de producție înscrisă pe produs. Aceste caracteristici descriu gama ELCOR 450 N și trebuie corelate cu cerințele tehnice ale proiectului în care urmează să fie utilizat tubul.

Unde poate fi utilizat tubul corugat 90mm

Tubul corugat 90mm TEHNOWORLD ELCOR 450 N este conceput pentru protecția cablurilor electrice și de telecomunicații îngropate. Producătorul indică utilizări pentru rețele îngropate de joasă și medie tensiune, rețele de iluminat public, telefonie și fibră optică, precum și rețele de semnalizare stradală și urbană.

Varianta de 90mm este relevantă atunci când proiectul cere această dimensiune și un diametru interior de 76mm. Apartenența la seria ELCOR 450 N nu înseamnă că toate diametrele sunt interschimbabile. Mai multe variante pot avea aceeași construcție și aceeași clasă de rezistență la compresiune, dar spațiul interior disponibil diferă în funcție de diametru.

Pentru alte dimensiuni sau configurații pot fi consultate tuburile flexibile și rigide, iar pentru produse din aceeași gamă poate fi consultată selecția TEHNOWORLD.

Colac de 50m și mufă PEHD pentru îmbinare

Tubul corugat TEHNOWORLD ELCOR 450 N de 90mm se livrează în colac de 50m. Lungimea colacului este utilă pentru stabilirea necesarului de material în raport cu traseul, dar trebuie tratată separat de diametrul produsului. Un colac de 50m nu identifică singur varianta, deoarece gama include tuburi cu diametre diferite.

ELCOR 450 N este livrat cu mufă PEHD pentru îmbinare. Mufa de conectare este realizată din PEHD și dispune de un sistem de blocare care împiedică desprinderea prin tragere. Pentru identificarea acestei variante trebuie urmărite împreună dimensiunea de 90mm, seria ELCOR 450 N și lungimea colacului de 50m.

Cum diferențiezi varianta ELCOR 450 N de 90mm

Tubul corugat 90mm trebuie diferențiat de celelalte dimensiuni ELCOR înainte de alegere. Pentru această variantă, diametrul exterior este de 90mm, iar diametrul interior este de 76mm. Codul producătorului TR_PE_PROT_DE090_R-C și codul ETBM TW00006 oferă repere suplimentare pentru identificarea exactă atunci când sunt comparate produse apropiate din aceeași familie.

Clasa de rezistență la compresiune de 450 N este comună mai multor dimensiuni ELCOR 450 N, deci nu poate identifica singură această variantă. În același mod, colacul de 50m poate apărea la mai multe dimensiuni. Pentru o selecție corectă trebuie verificată în primul rând dimensiunea prevăzută în proiect și apoi caracteristicile variantei respective.

Erori frecvente la alegerea tubului corugat de 90mm

Considerarea celor 90mm drept diametru interior

Tubul corugat TEHNOWORLD ELCOR 450 N de 90mm are diametrul exterior de 90mm și diametrul interior de 76mm. Dacă spațiul disponibil pentru cabluri este criteriul urmărit, trebuie verificată valoarea de 76mm.

Confundarea valorii 450 N cu dimensiunea tubului

La ELCOR 450 N, valoarea 450 N reprezintă rezistența la compresiune declarată conform EN 61386-24. Dimensiunea acestei variante este indicată separat prin diametrul exterior de 90mm.

Alegerea numai după colacul de 50m

Lungimea de 50m arată cantitatea de tub din colac, nu diametrul acestuia. Gama ELCOR 450 N cuprinde mai multe dimensiuni, astfel încât pentru această variantă trebuie verificat explicit diametrul exterior de 90mm.

Întrebări frecvente despre tubul corugat TEHNOWORLD ELCOR 450 N 90mm

Ce diametru interior are tubul corugat de 90mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 90mm are diametrul interior de 76mm. Valoarea de 90mm reprezintă diametrul exterior al variantei.

Din ce material este realizat tubul corugat ELCOR 450 N?

Tubul corugat TEHNOWORLD ELCOR 450 N este realizat din polietilenă de înaltă densitate. Construcția are doi pereți, cu exterior corugat și interior neted.

Pentru ce este destinat tubul corugat de 90mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 90mm este destinat protecției cablurilor electrice și de telecomunicații îngropate. Printre aplicațiile declarate se află rețelele electrice, iluminatul public, telefonia, fibra optică și semnalizarea.

Ce reprezintă 450 N la tubul corugat ELCOR?

La tubul corugat TEHNOWORLD ELCOR 450 N, valoarea 450 N reprezintă rezistența la compresiune conform EN 61386-24, declarată la deformarea diametrului de 5%.

Ce lungime are colacul tubului corugat de 90mm?

Tubul corugat TEHNOWORLD ELCOR 450 N de 90mm se livrează în colac de 50m. Produsul este furnizat și cu mufă PEHD pentru îmbinare.
