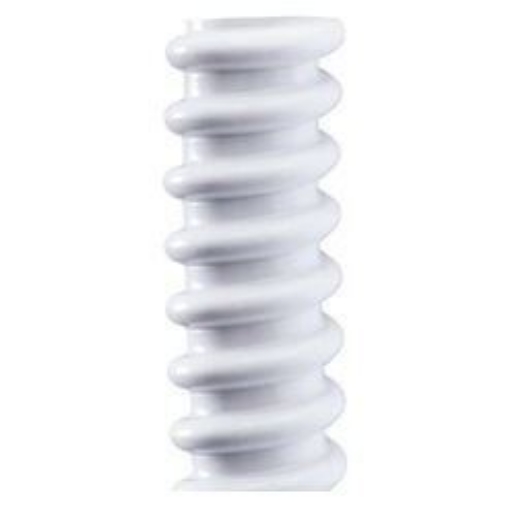

Tub flexibil GEWISS Diflex DX30020 copex 2cm PVC gri

Tubul flexibil copex 20mm GEWISS Diflex DX30020 este un tub de protecție din PVC gri RAL7035, conceput pentru protejarea conductorilor în instalații electrice fixe sau mobile. Face parte din familia Diflex și combină construcția flexibilă cu o rezistență la compresiune de 320 N și o rezistență la impact de 2 J. Poate fi utilizat în aplicații rezidențiale și industriale, inclusiv pentru instalații la bordul utilajelor, în condițiile prevăzute pentru gama DF.

Protecție flexibilă pentru traseele electrice

Tubul copex GEWISS DX30020 este destinat protecției conductorilor atunci când traseul instalației necesită flexibilitate. Construcția sa permite realizarea unor schimbări de direcție fără utilizarea unui sistem exclusiv rigid, fiind relevantă atât pentru instalații fixe, cât și pentru anumite instalații mobile.

Modelul are diametrul nominal de 20mm și este realizat din PVC. GEWISS îl încadrează în clasa de rezistență la încovoiere 4, corespunzătoare unei construcții flexibile. Raza minimă de curbură indicată este de 10 ori diametrul, parametru care trebuie luat în calcul la proiectarea traseului și la schimbările de direcție.

Unde poate fi utilizat tubul GEWISS Diflex DX30020

Tubul flexibil GEWISS Diflex DX30020 este prevăzut pentru protecția conductorilor în instalații fixe sau mobile, cu aplicații rezidențiale și industriale. Documentația gamei menționează inclusiv utilizarea la bordul utilajelor, unde flexibilitatea tubului și rezistența la uleiuri minerale sunt caracteristici relevante.

În ceea ce privește poziționarea traseului, modelul poate fi utilizat în montaj aparent pe pereți și tavane. Sunt prevăzute și aplicații în interiorul plafoanelor false și al pardoselilor tehnice. Aceste posibilități fac tubul potrivit pentru trasee în care conductorii trebuie protejați, iar configurația instalației necesită un element flexibil.

Produsul nu trebuie însă tratat ca un tub universal pentru orice mediu. GEWISS precizează că tuburile Diflex nu trebuie expuse direct la lumina soarelui, limită care trebuie respectată atunci când este stabilită poziția traseului.

Rezistență mecanică și flexibilitate

Tubul flexibil copex 20mm GEWISS DX30020 are o rezistență la compresiune clasificată la nivelul 2, ușor, corespunzătoare valorii de 320 N. Rezistența la impact este clasificată la nivelul 3, mediu, cu valoarea de 2 J. Aceste valori permit compararea concretă a modelului cu alte sisteme de tuburi atunci când cerințele mecanice ale instalației sunt cunoscute.

Flexibilitatea nu trebuie confundată cu posibilitatea de a realiza orice rază de curbură. Pentru DX30020, raza minimă declarată este de 10 ori diametrul tubului. Respectarea acestei caracteristici este importantă pentru utilizarea produsului în configurația pentru care a fost proiectat.

Caracteristici electrice și comportament la temperatură

Modelul DX30020 este clasificat cu caracteristici de izolație electrică. Rezistența de izolație declarată este de 100 MΩ la 500 V timp de un minut, iar rigiditatea dielectrică este de 2000 V la 50 Hz timp de 15 minute. Tubul are, de asemenea, un rezultat de 960°C la testul cu fir incandescent.

Clasificarea produsului este 2311, iar standardele indicate pentru această familie sunt EN 61386-1 și EN 61386-23. Aceste date permit identificarea mai precisă a performanțelor tubului și sunt utile atunci când specificațiile unui proiect cer verificarea caracteristicilor mecanice și electrice ale sistemului de protecție.

Culoare și identificarea variantei

Tubul flexibil GEWISS DX30020 este realizat din PVC și are culoarea gri RAL7035. Codul DX30020 identifică varianta Diflex cu diametrul de 20mm și permite diferențierea sa de celelalte diametre disponibile în aceeași familie.

Gama Diflex include mai multe dimensiuni, astfel încât verificarea codului și a diametrului este importantă înainte de comandă. Pentru acest produs, valoarea de 20mm trebuie considerată diametrul interior, conform indicației GEWISS pentru dimensiunile declarate ale tuburilor din această familie.

Ce trebuie verificat înainte de alegere

Diametrul este primul criteriu de verificat. Dacă instalația necesită varianta de 20mm, codul DX30020 permite identificarea produsului corespunzător. Pentru proiectele în care sunt folosite mai multe diametre, verificarea codului reduce riscul de a confunda variante apropiate vizual.

Trebuie analizate și solicitările mecanice ale traseului. Rezistența la compresiune de 320 N și rezistența la impact de 2 J sunt valori specifice acestui model și permit verificarea compatibilității cu cerințele proiectului. În același timp, raza minimă de curbură trebuie respectată atunci când traseul își schimbă direcția.

Pentru realizarea unui sistem complet, trebuie verificate și accesoriile necesare pentru conectarea tubului. Caracteristicile de protecție împotriva pătrunderii corpurilor solide și a apei sunt declarate de GEWISS în funcție de tipul de cuplare utilizat, astfel încât performanța ansamblului nu trebuie atribuită automat tubului utilizat separat.

Erori frecvente

Confundarea diametrului cu dimensiunea exterioară

Pentru tubul flexibil GEWISS Diflex DX30020, valoarea nominală de 20mm trebuie considerată diametru interior. Această precizare este importantă atunci când spațiul disponibil sau compatibilitatea cu alte componente depind de dimensiunile reale ale traseului.

Alegerea tubului fără verificarea solicitărilor mecanice

Flexibilitatea nu este singurul criteriu de selecție. Modelul are valori definite pentru compresiune și impact, iar acestea trebuie comparate cu cerințele instalației înainte de alegere.

Utilizarea în expunere directă la soare

GEWISS precizează că tuburile Diflex nu trebuie expuse direct la lumina soarelui. Poziția traseului trebuie aleasă ținând cont de această limită.

Alte opțiuni pentru traseele electrice

Pentru alegerea altor diametre și tipuri constructive, poți consulta gama de tuburi flexibile și rigide. Pentru produse și accesorii din portofoliul aceluiași producător, este disponibilă și pagina GEWISS.

Întrebări frecvente

Din ce material este realizat tubul GEWISS DX30020?

Tubul flexibil GEWISS Diflex DX30020 este realizat din PVC și are culoarea gri RAL7035.

Ce diametru are tubul copex GEWISS DX30020?

Modelul DX30020 are diametrul de 20mm. GEWISS precizează că dimensiunile specificate pentru această caracteristică trebuie considerate diametre interioare.

Ce rezistență mecanică are modelul DX30020?

Tubul are rezistență la compresiune de 320 N, clasificată la nivelul 2 – ușor, și rezistență la impact de 2 J, clasificată la nivelul 3 – mediu.

Unde poate fi montat tubul flexibil GEWISS Diflex?

Modelul poate fi utilizat aparent pe pereți și tavane, precum și în interiorul plafoanelor false și pardoselilor tehnice. Este destinat protecției conductorilor în instalații fixe sau mobile, inclusiv în aplicații rezidențiale și industriale.

Poate fi expus direct la soare?

Nu. Pentru familia Diflex, GEWISS indică explicit că tuburile nu trebuie expuse direct la lumina soarelui.
