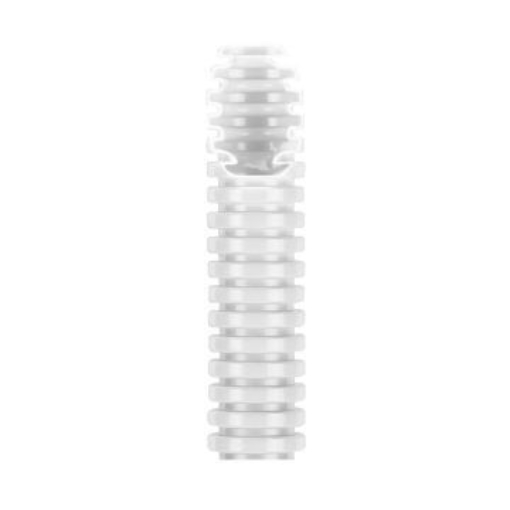

Tub flexibil PVC GEWISS FK15 DX16216R mediu 16mm alb

Tubul flexibil PVC 16mm GEWISS FK15 DX16216R este un tub pliabil alb natural pentru protecția cablurilor în instalații ascunse. Varianta DX16216R are diametrul de 16 mm și este realizată fără dispozitiv de tragere a cablului, diferență importantă față de modelul GEWISS DX16316R cu fir de tragere. Tubul are rezistență medie la compresie de 750 N, rezistență medie la impact de 2 J, caracteristici de izolare electrică și comportament fără propagarea flăcării.

Varianta de 16 mm fără fir de tragere

Caracteristica care separă clar DX16216R de varianta apropiată DX16316R este absența dispozitivului pentru tragerea cablurilor. Ambele fac parte din gama GEWISS FK și au diametrul de 16 mm, însă nu trebuie tratate ca același produs atunci când firul de tragere este o cerință a lucrării.

Pentru DX16216R, GEWISS specifică explicit construcția „fără dispozitiv de tragere a cablului”. Alegerea acestei variante are sens atunci când configurația instalației nu necesită un tub cu trăgător integrat sau când metoda de cablare prevăzută în proiect folosește alte mijloace dedicate.

Codul DX16216R este cel mai sigur reper pentru diferențiere. Aspectul, culoarea și diametrul pot fi foarte apropiate de alte produse din aceeași familie, iar simpla denumire „tub flexibil GEWISS 16 mm” nu identifică suficient varianta.

Ce înseamnă rezistența medie de 750 N?

Tubul flexibil GEWISS DX16216R are rezistență la compresie de clasă 3, clasificată de producător ca medie, cu valoarea de 750 N. Rezistența la impact este tot de clasă 3, medie, cu valoarea de 2 J.

Aceste caracteristici mecanice permit compararea produsului cu tuburi din alte clase de rezistență. Diametrul de 16 mm nu oferă informații despre rezistența mecanică, de aceea cele două criterii trebuie analizate separat. Două tuburi de 16 mm pot avea comportamente diferite la compresie sau impact.

Pentru DX16216R, clasificarea completă indicată de GEWISS este 3321. Aceasta sintetizează caracteristicile definite de standardele aplicabile gamei și este un reper util atunci când produsul trebuie verificat într-o documentație tehnică.

Construcție pliabilă pentru instalații ascunse

GEWISS încadrează DX16216R în gama FK de sisteme de tuburi de protecție pliabile, destinate instalării ascunse. Rezistența la îndoire este de clasă 2, corespunzătoare unui tub pliabil.

Această construcție îl diferențiază de un tub rigid cu același diametru nominal. Dacă traseul a fost proiectat pentru conductă pliabilă, tipul produsului trebuie păstrat la selecție; diametrul singur nu este suficient pentru a înlocui un tub flexibil cu unul rigid.

Materialul este PVC, iar culoarea declarată de producător este alb natural. Pentru completarea sau extinderea unei instalații existente, materialul, diametrul, clasa mecanică și tipul fără fir de tragere sunt criterii mai precise decât culoarea folosită separat.

Izolare electrică și comportament la foc

Tubul flexibil PVC GEWISS DX16216R are caracteristici de izolare electrică. Producătorul declară o rezistență de izolație de 100 MΩ la 500 V timp de 1 minut și rigiditate dielectrică de 2000 V la 50 Hz timp de 15 minute.

Produsul este clasificat fără propagarea flăcării. Testul cu fir incandescent indicat pentru această variantă este de 960 °C. Standardele de referință sunt EN 61386-1 și EN 61386-22.

Aceste valori permit identificarea mai precisă a tubului atunci când instalația trebuie documentată după caracteristici tehnice, fără a presupune că toate tuburile flexibile din PVC au automat aceeași clasificare.

Protecția se verifică la nivelul sistemului complet

Pentru DX16216R utilizat fără accesorii, GEWISS indică nivel 0 pentru protecția împotriva pătrunderii obiectelor solide și nivel 0 pentru protecția împotriva pătrunderii apei. Cu un cuplaj GF compatibil, protecția împotriva pătrunderii obiectelor solide este indicată la nivelul 4.

Acest lucru arată că protecția traseului nu trebuie dedusă numai din tubul individual. Atunci când proiectul impune o anumită protecție la pătrundere, trebuie verificată configurația completă formată din tub și accesoriile utilizate.

DX16216R sau DX16316R: care este diferența?

Ambele produse sunt tuburi GEWISS FK din PVC alb natural, cu diametrul de 16 mm și aceeași clasă mecanică medie. Diferența comercială importantă este echiparea pentru tragerea cablurilor.

DX16216R este varianta fără dispozitiv de tragere. DX16316R este varianta cu dispozitiv de tragere a cablului. Dacă firul integrat este necesar pentru configurația lucrării, cele două coduri nu sunt interschimbabile din perspectiva echipării.

Pentru cumpărător, această comparație este mai utilă decât alegerea după culoare sau diametru, deoarece cele două produse pot părea aproape identice în restul caracteristicilor de bază.

Comercializare la metru din rolă de 100 m

Diametrul nominal este de 16 mm, iar diametrul interior minim indicat în documentația GEWISS este de 10.7 mm. Aceste valori nu trebuie confundate: 16 mm este diametrul nominal prin care produsul este identificat comercial.

Ce verifici înainte de alegere

Începe cu diametrul de 16 mm și confirmă că proiectul necesită un tub flexibil din PVC. Verifică apoi clasa mecanică: DX16216R are 750 N la compresie și 2 J la impact.

Următorul criteriu este existența firului de tragere. Acest model este fără dispozitiv de tragere a cablului. Dacă ai nevoie de aceeași familie și același diametru, dar cu fir integrat, trebuie verificată varianta DX16316R.

Erori frecvente

Confundarea DX16216R cu varianta de 16 mm cu fir de tragere

Tubul flexibil PVC GEWISS DX16216R nu are dispozitiv de tragere a cablului. Varianta apropiată DX16316R include acest element. Codul complet trebuie verificat atunci când echiparea contează.

Alegerea tubului doar după diametrul de 16 mm

Diametrul nu descrie clasa mecanică, materialul sau existența firului de tragere. DX16216R este din PVC, are 750 N la compresie, 2 J la impact și este varianta fără trăgător de cablu.

Interpretarea celor 750 N ca dimensiune sau sarcină electrică

Valoarea de 750 N se referă la rezistența la compresie declarată pentru tub. Nu descrie diametrul și nu reprezintă un parametru electric al conductorilor care vor fi introduși în traseu.

Întrebări frecvente

Tubul GEWISS DX16216R are fir de tragere?

Tubul flexibil PVC GEWISS DX16216R este varianta fără dispozitiv de tragere a cablului. Pentru varianta de 16 mm cu trăgător integrat trebuie verificat modelul DX16316R.

Ce rezistență mecanică are DX16216R?

Tubul GEWISS DX16216R are rezistență medie la compresie de 750 N și rezistență medie la impact de 2 J, ambele încadrate în clasa 3.

Ce diametru are tubul DX16216R?

Tubul flexibil PVC GEWISS DX16216R are diametrul nominal de 16 mm. Producătorul indică un diametru interior minim de 10.7 mm.

DX16216R propagă flacăra?

Tubul flexibil GEWISS DX16216R este clasificat fără propagarea flăcării și are test cu fir incandescent la 960 °C.
