Tub flexibil PVC GEWISS FK15 DX16316R mediu 16mm alb

Tubul flexibil PVC 16mm GEWISS FK15 DX16316R este un tub de protecție pentru instalare ascunsă, realizat din PVC alb natural și prevăzut cu dispozitiv pentru tragerea cablurilor. Are diametrul de 16 mm, rezistență medie la compresie de 750 N și rezistență medie la impact de 2 J. Face parte din gama GEWISS FK și este o variantă utilă atunci când traseul necesită un tub pliabil cu caracteristici de izolare electrică și cu fir de tragere integrat pentru introducerea conductoarelor.

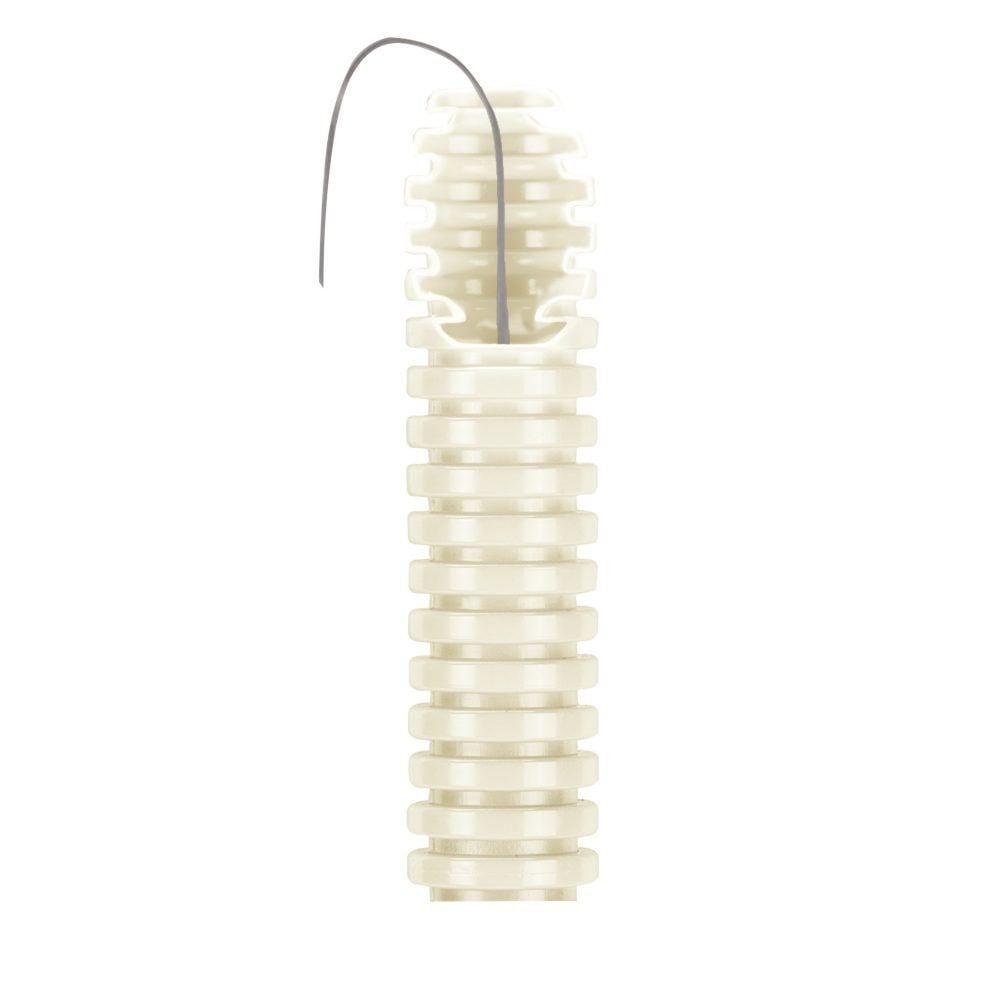

Tub flexibil PVC 16mm cu fir de tragere

Tubul flexibil PVC 16mm GEWISS DX16316R este echipat cu un dispozitiv de tragere a cablului. Acesta permite tragerea mai ușoară a firelor prin tub și reprezintă diferența practică importantă față de varianta similară fără trăgător de cablu.

Pentru o instalație în care conductorii urmează să fie introduși ulterior în tub, existența firului de tragere simplifică această etapă. La alegere trebuie verificat însă codul exact al produsului, deoarece în gama GEWISS FK există tuburi cu același diametru și caracteristici apropiate, dar cu echipări diferite.

Rezistență medie la compresie de 750 N

Tubul GEWISS FK15 DX16316R are clasa 3 pentru rezistența la compresie, corespunzătoare nivelului mediu de 750 N. Această valoare este relevantă atunci când tubul trebuie ales după caracteristicile mecanice cerute pentru traseul de protecție.

Rezistența la impact este tot de clasă 3, nivel mediu, cu valoarea de 2 J. Împreună, aceste două caracteristici permit diferențierea variantei de tuburi cu alte clase mecanice, chiar dacă diametrul și materialul sunt similare.

Clasificarea completă indicată de GEWISS pentru DX16316R este 3321. Pentru verificarea produsului într-un proiect tehnic, această clasificare oferă un reper mai precis decât denumiri generale precum „tub flexibil mediu”.

Construcție pliabilă pentru trasee de protecție ascunse

Tubul flexibil GEWISS DX16316R are rezistență la îndoire de clasă 2, fiind clasificat drept pliabil. Face parte din sistemul GEWISS de conducte ondulate pentru protecția cablurilor în instalații ascunse.

Caracterul pliabil este relevant pe traseele în care direcția tubului trebuie adaptată geometriei instalației. Produsul nu trebuie confundat cu un tub rigid de 16 mm, chiar dacă ambele variante pot avea același diametru nominal. Tipul flexibil sau rigid schimbă construcția și modul în care produsul poate fi integrat în traseu.

PVC alb natural și identificarea traseului

Tubul flexibil PVC 16mm GEWISS FK15 DX16316R este realizat din PVC și are culoarea alb natural. GEWISS recomandă culoarea alb natural pentru identificarea cablurilor coaxiale de calculator. Culoarea are astfel și un rol de identificare în cadrul sistemelor de conducte din gama FK.

Nu trebuie presupus însă că orice tub alb de 16 mm are aceleași caracteristici. Materialul, rezistența mecanică, existența dispozitivului de tragere și clasificarea produsului trebuie verificate separat. Pentru această variantă, combinația relevantă este PVC, 16 mm, alb natural, rezistență medie și fir de tragere.

Caracteristici electrice și comportament la foc

Tubul GEWISS DX16316R are caracteristici de izolare electrică. Producătorul indică o rezistență a izolației de 100 MΩ la 500 V timp de 1 minut și rigiditate dielectrică de 2000 V la 50 Hz timp de 15 minute.

Produsul este clasificat fără propagarea flăcării și are o încercare cu fir incandescent la 960 °C. Standardele de referință indicate de GEWISS sunt IEC EN 61386-1 și IEC EN 61386-22. Aceste caracteristici sunt utile atunci când tubul trebuie identificat și verificat pe baza cerințelor tehnice ale proiectului.

Protecția oferită depinde de sistemul complet

Pentru tubul utilizat fără accesorii, producătorul indică nivel 0 pentru protecția împotriva pătrunderii obiectelor solide și nivel 0 pentru protecția împotriva apei. Cu cuplajul GF, protecția împotriva pătrunderii obiectelor solide este indicată la nivelul 4.

Aceste valori arată de ce protecția unui traseu nu trebuie dedusă exclusiv din tubul individual. Configurația completă și accesoriile utilizate influențează caracteristicile sistemului. Dacă proiectul impune o anumită protecție la pătrundere, aceasta trebuie verificată pentru ansamblul efectiv utilizat.

Ce verifici înainte de alegerea modelului DX16316R

Primul criteriu este diametrul: această variantă are 16 mm. Verifică apoi materialul PVC și clasa mecanică medie, cu rezistență la compresie de 750 N și rezistență la impact de 2 J. Dacă introducerea cablurilor trebuie facilitată printr-un dispozitiv de tragere inclus în tub, codul DX16316R corespunde variantei echipate cu acest element.

Culoarea este alb natural, iar tubul este destinat instalațiilor ascunse. Pentru înlocuirea sau completarea unui traseu existent, codul GEWISS oferă o verificare mai sigură decât diametrul sau culoarea folosite separat.

GEWISS precizează că tuburile nu trebuie expuse direct la radiația solară pentru perioade lungi și recomandă păstrarea foliei albe de protecție în timpul depozitării. Aceste condiții sunt relevante mai ales dacă rolele sunt stocate înainte de utilizare.

Erori frecvente

Confundarea modelului DX16316R cu varianta fără fir de tragere

Tubul flexibil PVC 16mm GEWISS DX16316R este prevăzut cu dispozitiv de tragere a cablului. O variantă GEWISS cu același diametru și aceeași culoare poate avea altă echipare, de aceea codul complet trebuie verificat când firul de tragere este necesar.

Alegerea tubului doar după diametrul de 16 mm

Diametrul de 16 mm nu identifică singur tubul GEWISS DX16316R. Produsul este din PVC, are rezistență medie la compresie de 750 N, impact de 2 J, culoare alb natural și dispozitiv de tragere. Aceste caracteristici trebuie analizate împreună.

Confundarea clasei mecanice cu diametrul tubului

La GEWISS DX16316R, valoarea de 16 mm reprezintă diametrul conductei. Rezistența la compresie este exprimată separat, prin clasa 3 și valoarea de 750 N. Cele două specificații descriu caracteristici diferite ale produsului.

Întrebări frecvente

Tubul flexibil PVC GEWISS DX16316R are fir pentru tragerea cablurilor?

Tubul flexibil PVC GEWISS DX16316R este prevăzut cu dispozitiv de tragere a cablului. Acesta este integrat pentru a facilita introducerea firelor prin conducta de protecție.

Ce rezistență mecanică are tubul GEWISS DX16316R?

Tubul flexibil GEWISS DX16316R are rezistență la compresie de clasă 3, medie, la 750 N, și rezistență la impact de clasă 3, medie, la 2 J.

Din ce material este realizat tubul DX16316R?

Tubul flexibil GEWISS DX16316R este realizat din PVC și are culoare alb natural. Diametrul nominal este de 16 mm.

Tubul GEWISS DX16316R propagă flacăra?

Tubul flexibil PVC GEWISS DX16316R este clasificat de producător fără propagarea flăcării. Încercarea cu fir incandescent indicată pentru produs este de 960 °C.

Care sunt standardele pentru tubul GEWISS DX16316R?

Tubul flexibil GEWISS DX16316R are ca standarde de referință IEC EN 61386-1 și IEC EN 61386-22. Clasificarea indicată de producător este 3321.
