Tub flexibil PVC GEWISS FK15 DX15020R 2cm mediu negru

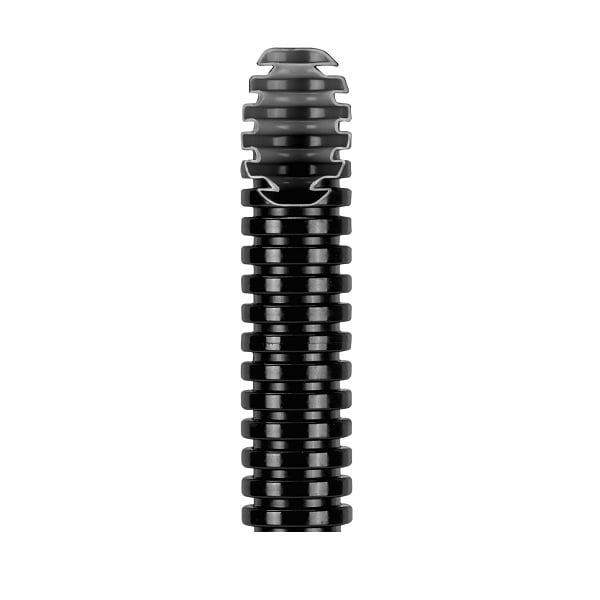

Tubul flexibil PVC GEWISS FK15 DX15020R, cu diametrul exterior de 2 cm, este o conductă de protecție pliabilă, neagră, din gama FK, destinată instalării încastrate. Varianta este fără fir de tragere și are rezistență medie la compresie, 750 N, precum și rezistență medie la impact, 2 J. Este potrivită pentru trasee electrice și/sau de transmisie date montate în pardoseli, pereți ori tavane, inclusiv în tavane false și pardoseli flotante.

Unde se folosește tubul flexibil PVC GEWISS FK15

Tubul flexibil PVC GEWISS FK15 DX15020R este conceput pentru protejarea cablurilor în instalații ascunse. Documentația gamei indică utilizarea în pardoseli, pereți și tavane, precum și în interiorul tavanelor false și al pardoselilor flotante. Această destinație îl face relevant atunci când traseul trebuie integrat în construcție, nu lăsat aparent.

Culoarea neagră este recomandată de producător pentru identificarea liniilor de distribuție și forță. Tubul poate fi utilizat pentru instalații electrice și pentru transmisie de date, în limitele sistemului proiectat. Varianta DX15020R nu include dispozitiv de tragere a cablului, deci acest aspect trebuie verificat înainte de alegere atunci când proiectul presupune o anumită metodă de introducere a conductorilor.

Ce înseamnă clasificarea mecanică a modelului DX15020R

Modelul are clasificarea 3321 conform sistemului declarat de producător. Rezistența la compresie este clasa 3, adică medie, cu valoarea de 750 N, iar rezistența la impact este tot clasa 3, cu 2 J. Rezistența la îndoire este clasa 2, corespunzătoare unei conducte pliabile.

Aceste valori sunt utile la alegerea tubului în funcție de solicitările mecanice prevăzute pentru traseu. Ele nu trebuie confundate cu o protecție completă împotriva pătrunderii apei sau a corpurilor solide. Fără accesorii, producătorul declară nivelul 0 pentru protecția împotriva pătrunderii obiectelor solide și nivelul 0 pentru protecția împotriva apei. Cu cuplaj GF, protecția împotriva pătrunderii obiectelor solide este declarată la nivelul 4.

Dimensiuni și construcție

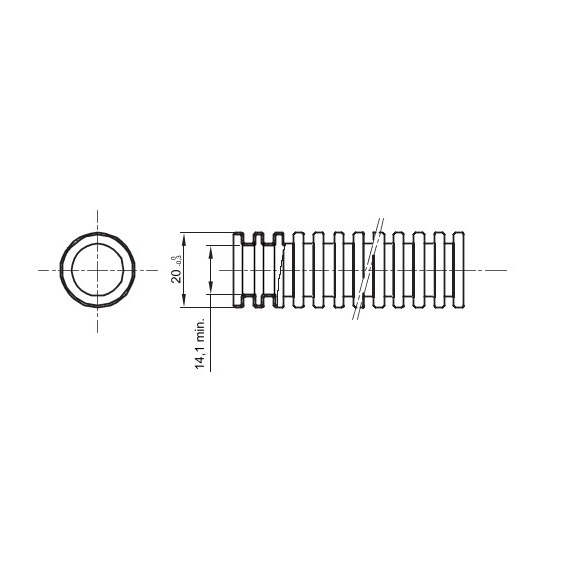

Tubul flexibil PVC GEWISS FK15 DX15020R are diametrul exterior nominal de 2 cm și diametrul interior minim de 1.4 cm. Materialul este PVC, iar culoarea este neagră. Varianta este furnizată fără fir de tragere. Produsul este comercializat la metru, iar colacul are 100 m.

Diametrul interior este important pentru spațiul efectiv disponibil în interiorul tubului. Înainte de achiziție, alegerea trebuie raportată la cablurile și conductorii care urmează să fie protejați, precum și la configurația reală a traseului. Nu este suficientă verificarea doar a diametrului exterior al tubului.

Caracteristici electrice și comportament la foc

Tubul are caracteristici de izolare electrică. Producătorul declară o rezistență de izolație de 100 MΩ la 500 V timp de 1 minut și rigiditate dielectrică de 2000 V la 50 Hz timp de 15 minute. Pentru comportamentul la foc, conducta este declarată fără propagare a flăcării, iar testul cu fir incandescent este de 960 °C.

Produsul este realizat conform standardelor IEC EN 61386-1 și IEC EN 61386-22, aplicabile sistemelor de conducte pentru managementul cablurilor. Aceste informații ajută la verificarea compatibilității cu cerințele tehnice ale proiectului și cu documentația de instalație.

Ce trebuie verificat înainte de alegere

• Diametrul: modelul are diametrul exterior de 2 cm și diametrul interior minim de 1.4 cm.
• Tipul variantei: DX15020R este fără fir de tragere.
• Solicitarea mecanică: rezistența la compresie este 750 N, iar rezistența la impact este 2 J.
• Mediul de instalare: produsul este destinat instalațiilor încastrate în pardoseli, pereți și tavane, inclusiv tavane false și pardoseli flotante.
• Protecția la pătrundere: fără accesorii nu este declarată protecție împotriva apei sau a corpurilor solide.

Erori frecvente

Confundarea diametrului exterior cu spațiul interior disponibil

Tubul flexibil PVC GEWISS FK15 DX15020R are diametrul exterior de 2 cm, dar diametrul interior minim este de 1.4 cm. Pentru selecția traseului trebuie luat în calcul spațiul interior real, nu doar valoarea nominală vizibilă în denumire.

Presupunerea că varianta include fir de tragere

Tubul flexibil PVC GEWISS FK15 DX15020R este versiunea fără dispozitiv de tragere a cablului. Dacă această funcție este necesară în proiect, tipul variantei trebuie verificat înainte de comandă.

Interpretarea rezistenței mecanice ca protecție la apă

Rezistența la compresie de 750 N și rezistența la impact de 2 J descriu comportamentul mecanic. Ele nu înseamnă protecție la pătrunderea apei. Fără accesorii, nivelul declarat pentru protecția la apă este 0.

Întrebări frecvente

Pentru ce tip de montaj este destinat tubul flexibil PVC GEWISS FK15 DX15020R?

Tubul flexibil PVC GEWISS FK15 DX15020R este destinat instalării încastrate în pardoseli, pereți și tavane. Producătorul indică și utilizarea în tavane false și pardoseli flotante.

Modelul DX15020R are fir de tragere?

Tubul flexibil PVC GEWISS FK15 DX15020R nu are fir de tragere. Aceasta este o caracteristică explicită a variantei și trebuie luată în calcul la alegerea produsului.

Ce dimensiune are tubul flexibil PVC GEWISS FK15 DX15020R?

Tubul flexibil PVC GEWISS FK15 DX15020R are diametrul exterior nominal de 2 cm și diametrul interior minim de 1.4 cm.

Poate fi folosit pentru trasee de date?

Tubul flexibil PVC GEWISS FK15 DX15020R este indicat de producător pentru instalații electrice și/sau transmisie de date, în configurații de instalare încastrată compatibile cu produsul.

Pentru alte diametre și variante din aceeași familie de produse, consultă categoria tuburi flexibile și rigide. Pentru alte soluții ale aceluiași producător, vezi gama GEWISS.
