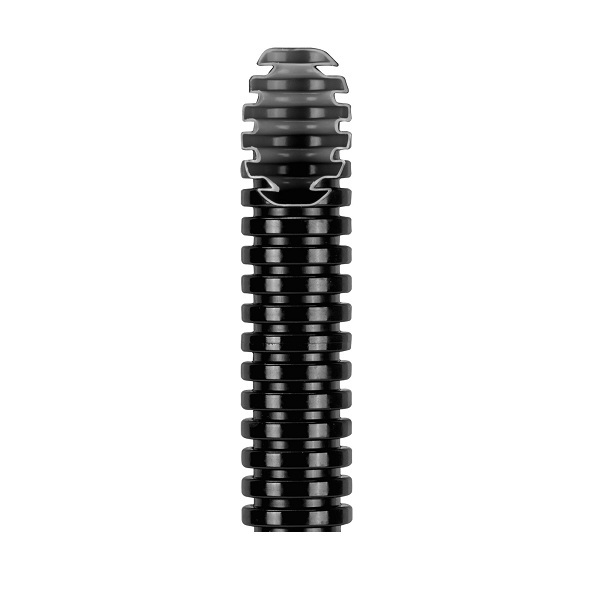

Tub flexibil PVC GEWISS FK15 DX15032R 3.2cm mediu negru

Utilizare în instalații încastrate

Tubul flexibil PVC GEWISS FK15 DX15032R face parte din gama de conducte ondulate FK pentru instalare ascunsă. Construcția pliabilă permite integrarea tubului în trasee realizate în pardoseli, pereți și tavane, fără ca acesta să fie destinat unui montaj aparent prin simpla interpretare a aspectului exterior.

Producătorul indică utilizarea atât pentru instalații electrice, cât și pentru transmisie de date. Culoarea neagră este recomandată pentru identificarea liniilor de distribuție și de forță. Această codificare cromatică poate ajuta la diferențierea traseelor atunci când proiectul folosește mai multe culori din aceeași familie FK.

Varianta DX15032R este livrată fără dispozitiv de tragere a cablului. Acest detaliu trebuie verificat înainte de comandă, deoarece există și variante din aceeași gamă prevăzute cu fir de tragere. Alegerea corectă depinde de configurația proiectului și de cerințele stabilite pentru traseul respectiv.

Diametrul exterior și spațiul interior disponibil

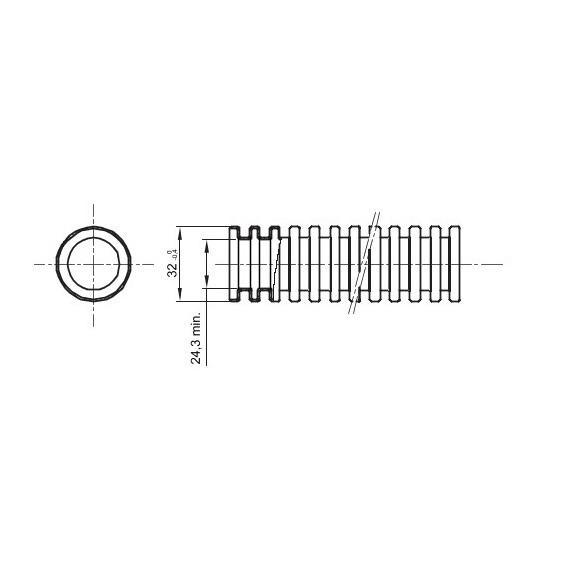

Tubul flexibil PVC GEWISS FK15 DX15032R are diametrul exterior nominal de 3.2 cm și diametrul interior minim de 2.42 cm. Cele două valori nu trebuie confundate. Diametrul exterior descrie dimensiunea generală a tubului, în timp ce diametrul interior arată spațiul minim disponibil în interiorul conductei.

Pentru alegerea unui tub de protecție, este important ca dimensiunea să fie raportată la configurația reală a traseului și la cablurile care urmează să fie introduse. Valoarea de 3.2 cm din denumirea comercială nu reprezintă diametrul interior efectiv.

Produsul este comercializat la metru, iar colacul complet are 50 m. Această informație este utilă pentru estimarea cantității necesare atunci când traseul este proiectat pe lungimi mai mari.

Rezistență mecanică medie pentru gama FK15

Tubul flexibil PVC GEWISS FK15 DX15032R are clasificarea 3321. Rezistența la compresie este clasa 3, corespunzătoare nivelului mediu de 750 N, iar rezistența la impact este clasa 3, cu valoarea de 2 J. Rezistența la îndoire este clasa 2, specifică unei conducte pliabile.

Aceste valori permit evaluarea produsului în raport cu solicitările mecanice prevăzute pentru instalație. Rezistența la compresie și cea la impact descriu comportamentul mecanic al conductei și nu trebuie interpretate ca nivel de protecție împotriva apei sau pătrunderii corpurilor solide.

Fără accesorii, producătorul declară nivelul 0 pentru protecția împotriva pătrunderii obiectelor solide și nivelul 0 pentru protecția împotriva apei. În combinație cu un cuplaj GF, nivelul declarat pentru protecția împotriva pătrunderii obiectelor solide este 4. Aceste valori trebuie privite separat de rezistența mecanică a tubului.

Material PVC și caracteristici electrice

Tubul este fabricat din PVC și are caracteristici de izolare electrică. Rezistența de izolație declarată este de 100 MΩ la 500 V timp de 1 minut, iar rigiditatea dielectrică este de 2000 V la 50 Hz timp de 15 minute.

Pentru comportamentul la foc, modelul DX15032R este declarat fără propagarea flăcării. Testul cu fir incandescent este realizat la 960 °C. Produsul respectă standardele EN 61386-1 și EN 61386-22 pentru sisteme de conducte utilizate la managementul cablurilor.

Producătorul precizează și că tuburile nu trebuie expuse perioade lungi la radiație solară directă. Această limitare este relevantă mai ales pentru depozitare și pentru evitarea utilizării produsului într-un context diferit de instalația ascunsă pentru care a fost conceput.

Ce trebuie verificat înainte de alegere

• Dimensiunea traseului: diametrul exterior este de 3.2 cm, iar diametrul interior minim este de 2.42 cm.
• Tipul variantei: DX15032R este furnizat fără fir de tragere.
• Solicitările mecanice: produsul are rezistență medie la compresie de 750 N și la impact de 2 J.
• Tipul instalării: tubul este destinat montajului încastrat în pardoseli, pereți, tavane, tavane false și pardoseli flotante.
• Protecția la pătrundere: fără accesorii, protecția declarată împotriva obiectelor solide și a apei este nivelul 0.

Erori frecvente

Confundarea diametrului de 3.2 cm cu diametrul interior

Tubul flexibil PVC GEWISS FK15 DX15032R are diametrul exterior de 3.2 cm, dar diametrul interior minim este de 2.42 cm. Pentru evaluarea spațiului disponibil în interiorul tubului trebuie folosită valoarea interioară, nu cea din denumirea nominală.

Presupunerea că DX15032R include fir de tragere

Tubul flexibil PVC GEWISS FK15 DX15032R este varianta fără dispozitiv de tragere a cablului. Gama include și versiuni diferite, astfel că prezența firului nu trebuie dedusă doar din diametru sau culoare.

Asocierea rezistenței mecanice cu protecția împotriva apei

Rezistența la compresie de 750 N și rezistența la impact de 2 J nu indică protecție la apă. Pentru modelul DX15032R, nivelul declarat de protecție împotriva pătrunderii apei este 0.

Alegerea tubului doar după diametrul exterior

Diametrul exterior de 3.2 cm nu oferă singur toate informațiile necesare pentru alegerea traseului. Diametrul interior minim de 2.42 cm și configurația cablurilor trebuie luate în calcul separat.

Întrebări frecvente

Unde poate fi montat tubul flexibil PVC GEWISS FK15 DX15032R?

Tubul flexibil PVC GEWISS FK15 DX15032R este destinat instalării încastrate în pardoseli, pereți și tavane. Producătorul menționează și instalarea în tavane false și pardoseli flotante.

Tubul GEWISS DX15032R poate fi folosit pentru cabluri de date?

Tubul flexibil PVC GEWISS FK15 DX15032R este declarat potrivit pentru instalații electrice și/sau sisteme de transmisie date, în cadrul utilizării pentru care conducta a fost proiectată.

Tubul flexibil GEWISS DX15032R are fir de tragere?

Tubul flexibil PVC GEWISS FK15 DX15032R nu include fir de tragere. Dacă proiectul necesită această caracteristică, trebuie aleasă o variantă care o include explicit.

Care este diferența dintre diametrul exterior și cel interior?

Tubul flexibil PVC GEWISS FK15 DX15032R are diametrul exterior de 3.2 cm și diametrul interior minim de 2.42 cm. Diametrul interior reprezintă spațiul minim disponibil în interiorul conductei.

Ce înseamnă clasificarea mecanică 3321?

Tubul flexibil PVC GEWISS FK15 DX15032R are rezistență la compresie clasa 3, de 750 N, rezistență la impact clasa 3, de 2 J, și rezistență la îndoire clasa 2, corespunzătoare unei conducte pliabile.
