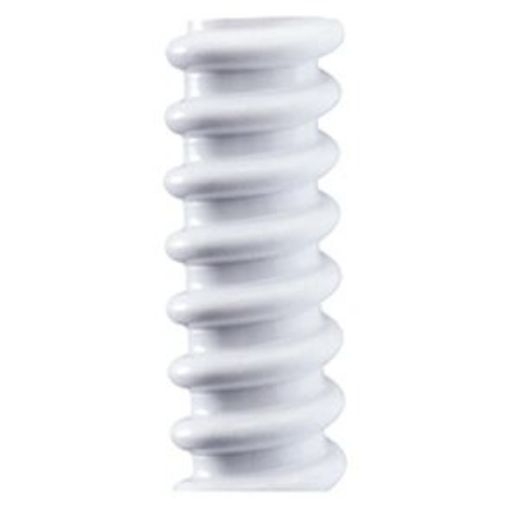

Tub flexibil spiralat GEWISS DIFLEX DX30014 14mm PVC gri

Tubul flexibil GEWISS DIFLEX 14mm DX30014 este un tub de protecție din PVC folosit pentru a proteja și ghida cablurile electrice pe trasee unde este necesară flexibilitate. Poate fi utilizat în instalații fixe sau mobile, în aplicații rezidențiale și pe utilaje industriale, iar forma flexibilă permite urmărirea mai ușoară a schimbărilor de direcție față de un tub rigid.

La ce se folosește tubul GEWISS DIFLEX DX30014

Rolul principal al tubului este să creeze un traseu de protecție pentru conductoarele și cablurile electrice. Tubul flexibil GEWISS DIFLEX 14mm este util atunci când traseul nu este perfect drept, când trebuie ocolite elemente constructive sau când instalația ajunge într-o zonă în care flexibilitatea tubului simplifică poziționarea.

GEWISS indică utilizarea în instalații fixe și mobile. Tubul poate fi montat aparent pe pereți și tavane, poate fi introdus în tavane false sau pardoseli flotante și poate fi utilizat inclusiv pentru protejarea cablurilor pe utilaje, în limitele condițiilor prevăzute pentru sistem.

Diametrul de 14mm trebuie ales după traseul de cabluri

DX30014 are diametrul de 14mm. Această valoare reprezintă dimensiunea tubului și nu secțiunea conductorului electric. Înainte de alegere trebuie verificat dacă tubul oferă spațiul necesar pentru cablurile care urmează să fie introduse și pentru modul în care va fi realizat traseul.

Dacă sunt mai multe cabluri sau conductoare, dacă acestea au diametre mai mari ori dacă traseul necesită spațiu suplimentar pentru instalare, poate fi necesar un tub cu diametru mai mare. Codul DX30014 identifică exact varianta de 14mm, gri RAL7035.

Flexibilitatea ajută la schimbările de direcție

Tubul flexibil GEWISS DIFLEX 14mm este clasificat ca flexibil și are o rază minimă de curbare egală cu de 10 ori diametrul tubului. Practic, tubul poate urmări un traseu curbat, dar nu trebuie îndoit excesiv sau strâns într-o rază mai mică decât cea admisă.

Respectarea razei de curbare ajută la păstrarea formei tubului și a spațiului interior disponibil pentru conductoare. În zonele cu multe schimbări de direcție, flexibilitatea DIFLEX poate reduce necesitatea folosirii mai multor elemente rigide de schimbare a traseului.

Rezistență mecanică pentru protecția cablurilor

DX30014 are rezistență la compresiune de 320N și rezistență la impact de 2J. Aceste valori arată nivelul de solicitare mecanică pentru care este clasificat tubul și permit compararea lui cu alte conducte de protecție atunci când instalația este expusă la apăsări sau lovituri accidentale.

Produsul are clasificarea 2311 conform EN 61386-1 și EN 61386-23. Alegerea tubului trebuie făcută în funcție de solicitările reale ale instalației; flexibilitatea nu înseamnă că orice tub flexibil este potrivit pentru orice condiții mecanice.

PVC nepropagator de flacără și culoare gri RAL7035

Tubul este realizat din PVC și este clasificat ca nepropagator de flacără. Are culoare gri RAL7035, ceea ce permite integrarea vizuală cu alte componente gri din traseele electrice realizate în aceeași zonă.

DX30014 are și caracteristici de izolație electrică, iar testul cu fir incandescent este declarat la 960°C. Aceste proprietăți completează rolul său de conductă de protecție, dar nu înlocuiesc verificarea modului de montaj și a accesoriilor folosite la capetele traseului.

Gradul de protecție depinde de racordurile folosite

Tubul flexibil GEWISS DIFLEX 14mm trebuie privit ca parte a unui sistem. Protecția împotriva pătrunderii corpurilor solide și a apei depinde de tipul racordurilor utilizate împreună cu tubul, nu doar de tubul flexibil în sine.

Cu racordurile compatibile indicate de producător, sistemul poate avea niveluri diferite de protecție. De aceea, dacă instalația necesită un anumit grad IP, trebuie verificate împreună tubul, racordurile și modul de montaj, nu presupus un grad IP doar din codul DX30014.

Ce verifici înainte de alegere

DX30014 este potrivit atunci când ai nevoie de un tub flexibil de 14mm pentru protecția cablurilor pe un traseu fix sau mobil. Pentru o alegere corectă trebuie verificate diametrul necesar, raza de curbare, solicitările mecanice și mediul în care va fi instalat tubul.

• Verifică dacă diametrul de 14mm este suficient pentru cablurile care vor trece prin tub.
• Respectă raza minimă de curbare de 10 ori diametrul.
• Ține cont de rezistența la compresiune de 320N și la impact de 2J.
• Alege racordurile în funcție de gradul de protecție necesar ansamblului.
• Pentru alte dimensiuni sau tipuri de trasee, consultă tuburile flexibile și rigide și gama GEWISS.

Erori frecvente

Alegerea tubului de 14mm fără verificarea cablurilor

Pentru GEWISS DIFLEX DX30014, cei 14mm reprezintă diametrul tubului, nu dimensiunea cablului. Dacă în traseu trebuie introduse mai multe conductoare sau cabluri cu diametru mai mare, alegerea doar după denumirea „14mm” poate duce la un spațiu insuficient. Diametrul tubului trebuie corelat cu traseul de cabluri.

Îndoirea tubului într-o curbă prea strânsă

GEWISS DIFLEX DX30014 are o rază minimă de curbare de 10 ori diametrul. O îndoire excesivă poate deforma tubul și poate reduce spațiul disponibil în interior. Traseul trebuie realizat cu o curbură suficient de largă pentru a păstra geometria conductei.

Presupunerea că tubul singur are un grad IP fix

Protecția sistemului realizat cu DX30014 depinde și de racordurile folosite. Dacă instalația cere protecție împotriva prafului sau apei, trebuie verificată configurația completă a tubului cu accesoriile compatibile, nu doar caracteristicile tubului flexibil.

Întrebări frecvente

Ce este tubul GEWISS DIFLEX DX30014?

GEWISS DIFLEX DX30014 este un tub flexibil din PVC cu diametrul de 14mm, folosit pentru protejarea și ghidarea cablurilor electrice. Poate fi utilizat în instalații fixe sau mobile, inclusiv aparent, în tavane false, pardoseli flotante și pe utilaje.

Unde se poate folosi GEWISS DIFLEX DX30014?

GEWISS DIFLEX DX30014 poate fi utilizat în aplicații rezidențiale și industriale, pe trasee unde este necesar un tub flexibil. Producătorul indică montajul aparent pe pereți și tavane, în tavane false, pardoseli flotante și în instalații realizate pe utilaje.

Ce înseamnă diametrul de 14mm?

La GEWISS DIFLEX DX30014, valoarea de 14mm reprezintă diametrul tubului flexibil. Dimensiunea trebuie corelată cu numărul și dimensiunea cablurilor care urmează să fie protejate în interiorul conductei.

Cât de flexibil este tubul DX30014?

GEWISS DIFLEX DX30014 este clasificat ca tub flexibil și are raza minimă de curbare egală cu de 10 ori diametrul. Această caracteristică permite realizarea traseelor curbate fără utilizarea unui tub rigid pe întreaga lungime.
