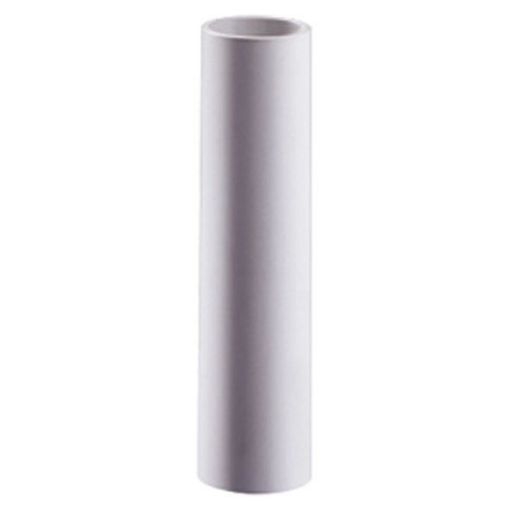

Tub rigid PVC GEWISS RK15 16mm 3m gri RAL7035 DX25316

Tub rigid 16mm GEWISS RK15 DX25316 este o conductă de protecție din PVC pentru trasee de cabluri și conductori electrici. Varianta are lungimea de 3m, culoare gri RAL7035 și clasificare mecanică medie, cu rezistență la compresie de 750N și rezistență la impact de 2J.

Unde se încadrează GEWISS RK15 DX25316

GEWISS DX25316 face parte din gama RK15 de tuburi rigide din PVC și este destinat realizării traseelor de protecție pentru cabluri și conductori. Diametrul de 16mm îl diferențiază în cadrul gamei, iar alegerea lui trebuie raportată la cablurile care vor fi introduse și la configurația reală a traseului.

Față de o conductă flexibilă, acest model are rezistența la îndoire clasificată 1, adică rigidă. Prin urmare, tubul rigid 16mm este potrivit atunci când proiectul cere un traseu realizat cu elemente rigide și accesorii de rutare compatibile, nu un tub care se curbează liber pe parcurs.

Caracteristicile tehnice care contează la alegere

Clasificarea mecanică este un criteriu important pentru GEWISS RK15 DX25316. Tubul are rezistență la compresie clasa 3, medie, corespunzătoare valorii de 750N, și rezistență la impact clasa 3, medie, de 2J. Aceste valori permit compararea corectă cu alte variante din aceeași familie, fără a presupune că toate tuburile rigide au aceeași rezistență.

Materialul este PVC, iar culoarea este gri RAL7035. Produsul are caracteristici de izolare electrică și este declarat fără propagare a flăcării. Testul cu fir incandescent este indicat la 960°C, iar rigiditatea dielectrică este de 2000V la 50Hz timp de 15 minute.

Rezistența izolației este de 100MΩ la 500V timp de 1 minut. Modelul este încadrat în familia RK15 și respectă standardele IEC EN 61386-1 și IEC EN 61386-21 pentru sisteme de tuburi pentru instalații electrice.

Ce trebuie verificat înainte de montaj

Alegerea unui tub rigid 16mm nu se face numai după diametrul nominal. Trebuie verificate numărul și secțiunea cablurilor, traseul, schimbările de direcție și accesoriile necesare, deoarece toate influențează posibilitatea de introducere și exploatare a conductorilor.

Protecția la pătrunderea corpurilor solide și a apei nu trebuie atribuită automat tubului utilizat singur. Pentru GEWISS RK15, nivelul de protecție al sistemului depinde de accesoriile folosite: producătorul indică valori 4/6 pentru pătrunderea obiectelor solide și 0/5/7 pentru apă, în funcție de configurația cu accesorii.

Din acest motiv, dacă proiectul impune un anumit grad de protecție, acesta trebuie verificat la nivelul ansamblului de tub și accesorii compatibile. Tubul fără accesorii nu trebuie prezentat ca având de unul singur un grad IP rezultat din configurațiile complete ale sistemului.

Cum se diferențiază varianta medie RK15

GEWISS folosește în gama de tuburi rigide din PVC variante cu clase mecanice diferite. RK15 este varianta medie, iar pentru DX25316 valorile confirmate sunt 750N la compresie și 2J la impact. Aceste date sunt mai utile în selecție decât formulări generale precum „rezistent” sau „durabil”, deoarece permit raportarea la cerința efectivă a instalației.

Lungimea de 3m este relevantă pentru planificarea traseului și a numărului de bare necesare. Pe PDP, unitatea de măsură comercială este metrul, dar produsul se vinde ca tub de 3m; cantitatea necesară trebuie calculată ținând cont de această lungime de livrare.

Cum alegi corect diametrul și sistemul

Pentru tub rigid 16mm GEWISS RK15 DX25316, diametrul trebuie corelat cu ocuparea reală a tubului de către cabluri și cu cerințele proiectului. Un diametru prea mic poate îngreuna introducerea conductorilor, mai ales pe trasee cu schimbări de direcție sau cu mai multe cabluri.

La realizarea traseului, verifică separat elementele de îmbinare și rutare necesare. Gama RK poate fi integrată cu sisteme de conducte flexibile și cutii de joncțiune, însă compatibilitatea și nivelul de protecție final depind de accesoriile efectiv alese pentru instalație.

Pentru selecția altor diametre sau tipuri de tuburi, poți consulta gama de tuburi flexibile și rigide. Pentru produse din aceeași marcă, vezi și gama GEWISS.

Erori frecvente

Confundarea GEWISS RK15 DX25316 cu un tub flexibil. Modelul este clasificat rigid, cu rezistență la îndoire clasa 1. Dacă traseul necesită curbări libere, alegerea trebuie făcută pornind de la tipul de tub cerut de instalație, nu doar de la diametrul de 16mm.

Presupunerea că GEWISS RK15 DX25316 are singur un anumit grad IP. Protecția la corpuri solide și apă depinde de accesoriile utilizate în sistem. Atribuirea unui grad de protecție al ansamblului direct tubului poate duce la o selecție incorectă pentru mediul de instalare.

Alegerea GEWISS RK15 DX25316 doar pentru că are diametrul de 16mm. Diametrul nominal nu confirmă automat că toate cablurile prevăzute în proiect încap și pot fi trase corect. Verifică numărul, secțiunea și traseul conductorilor înainte de stabilirea dimensiunii.

Calcularea necesarului fără a ține cont de lungimea barei. Modelul DX25316 are lungimea de 3m. Chiar dacă prețul și unitatea comercială pot fi exprimate pe metru, necesarul trebuie adaptat la barele de 3m și la pierderile rezultate din debitarea traseului.

Întrebări frecvente

Ce este tubul rigid GEWISS RK15 DX25316?

GEWISS RK15 DX25316 este un tub rigid din PVC, cu diametru de 16mm și lungime de 3m, destinat sistemelor de protecție pentru trasee de cabluri și conductori electrici. Varianta este clasificată mediu din punct de vedere mecanic, cu 750N rezistență la compresie și 2J rezistență la impact.

Ce rezistență mecanică are GEWISS RK15 DX25316?

GEWISS RK15 DX25316 are rezistență la compresie clasa 3, medie, de 750N și rezistență la impact clasa 3, medie, de 2J. Aceste valori definesc mai precis varianta decât o descriere generică de tip „tub rezistent”.

Este GEWISS RK15 DX25316 un tub flexibil?

GEWISS RK15 DX25316 nu este un tub flexibil. Rezistența la îndoire este clasificată 1, adică rigidă, astfel că traseul trebuie proiectat și realizat cu geometria și accesoriile potrivite unui sistem de conducte rigide.

Are GEWISS RK15 DX25316 protecție IP?

GEWISS RK15 DX25316 nu trebuie evaluat izolat printr-un grad IP al sistemului complet. Protecția împotriva pătrunderii obiectelor solide și a apei depinde de accesoriile utilizate, iar nivelul final trebuie verificat pentru configurația concretă de montaj.

Ce trebuie verificat înainte de alegerea unui tub rigid 16mm?

Un tub rigid 16mm trebuie ales după cablurile care vor fi introduse, numărul acestora, secțiune, traseu și accesoriile necesare. Diametrul nominal este doar unul dintre criterii; configurația instalației determină dacă spațiul disponibil este suficient și dacă tragerea conductorilor se poate realiza corect.
