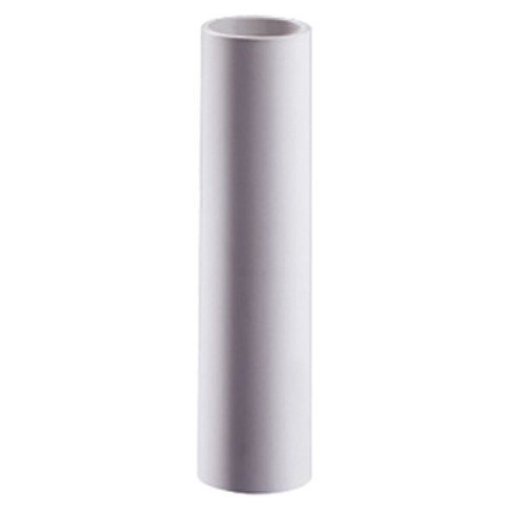

Tub rigid PVC 2.5cm GEWISS RK15 DX25325 3m gri

Tub rigid PVC 2.5cm GEWISS RK15 DX25325 este o conductă rigidă pentru protecția și ghidarea cablurilor și conductorilor electrici. Varianta are lungimea de 3m, diametrul exterior de 2.5cm și diametrul interior de 21.4mm, iar identificatorul DX25325 permite diferențierea exactă față de celelalte dimensiuni din familia RK15.

Diametrul de 25mm și spațiul interior de 21.4mm

La DX25325, valoarea de 2.5cm reprezintă diametrul exterior al tubului, iar desenul dimensional GEWISS indică 21.4mm pentru diametrul interior. Diferența este importantă atunci când se estimează spațiul efectiv disponibil pentru cablurile care trebuie introduse în traseu.

Prin urmare, alegerea unui tub rigid PVC 2.5cm nu trebuie făcută presupunând că întregul diametru nominal este disponibil în interior. Numărul cablurilor, dimensiunile lor și configurația traseului trebuie analizate în raport cu spațiul interior real și cu cerințele instalației.

DX25325 aparține clasei mecanice medii RK15

GEWISS DX25325 are rezistență la compresie clasa 3, medie, de 750N și rezistență la impact clasa 3, medie, de 2J. Clasificarea declarată pentru produs este 3321, iar familia este RK15. Aceste date identifică mai precis nivelul mecanic al variantei decât simpla denumire „tub PVC”.

Diametrul și rezistența mecanică trebuie evaluate separat. Un tub cu diametrul de 2.5cm poate aparține unei alte clase de compresie sau impact, de aceea potrivirea dimensională nu confirmă automat echivalența tehnică între două produse.

Construcție rigidă pentru trasee realizate cu conducte PVC

DX25325 este clasificat cu rezistență la îndoire 1, adică rigid. Traseul trebuie proiectat în consecință, folosind componentele de rutare și îmbinare potrivite acolo unde sunt necesare schimbări de direcție sau conexiuni între segmente.

Această caracteristică trebuie verificată înainte de comandă deoarece un tub rigid PVC 2.5cm și un tub flexibil de 2.5cm nu rezolvă în același mod geometria traseului. Diametrul apropiat sau identic nu schimbă tipul constructiv al conductei.

Izolație electrică și comportare la flacără

Materialul declarat pentru DX25325 este PVC, în culoare gri RAL7035. Tubul are caracteristici de izolare electrică, rezistența izolației fiind de 100MΩ la 500V timp de 1 minut, iar rigiditatea dielectrică de 2000V la 50Hz timp de 15 minute.

Produsul este declarat fără propagare a flăcării și are test cu fir incandescent la 960°C. Standardele indicate pentru DX25325 sunt IEC EN 61386-1 și IEC EN 61386-21. Aceste caracteristici trebuie păstrate în sensul lor tehnic exact, fără extinderea lor la alte clase sau certificări care nu sunt declarate pentru produs.

Protecția sistemului se stabilește împreună cu accesoriile

Tubul DX25325 utilizat singur are valoarea 0 declarată atât pentru protecția împotriva pătrunderii obiectelor solide, cât și pentru protecția împotriva apei. Din acest motiv, un grad de protecție al unui sistem complet nu trebuie atribuit direct barei de tub.

Cu accesoriile potrivite, GEWISS indică niveluri 4/6 pentru protecția la corpuri solide și 0/5/7 pentru apă, în funcție de componentele utilizate. Dacă proiectul impune un anumit nivel de protecție, verificarea trebuie făcută pentru configurația completă de conducte, racorduri și componente de traseu.

Cum influențează bara de 3m calculul necesarului

DX25325 este furnizat în lungime de 3m. PDP-ul utilizează metrul ca unitate comercială și precizează că produsul se vinde la tub de 3m, astfel că lungimea totală necesară trebuie transformată în numărul practic de bare folosite în lucrare.

Debitările pot schimba necesarul față de calculul teoretic în metri. Un traseu alcătuit din segmente cu lungimi diferite poate lăsa resturi care nu pot fi reutilizate în toate pozițiile, iar acest aspect trebuie luat în calcul înainte de stabilirea cantității.

Când are sens alegerea variantei DX25325

GEWISS DX25325 trebuie selectat atunci când proiectul cere simultan o conductă rigidă din PVC, diametrul exterior de 25mm și caracteristicile mecanice ale familiei RK15. Dacă necesarul se referă la alt diametru, alt tip de flexibilitate sau altă clasă mecanică, selecția trebuie reevaluată înainte de achiziție.

• Pentru dimensionare, verifică diametrul exterior de 2.5cm și diametrul interior de 2.14cm.
• Pentru solicitările mecanice, verifică rezistența la compresie de 750N și impactul de 2J.
• Pentru geometria traseului, ține cont că DX25325 este clasificat rigid.
• Pentru protecția ansamblului, verifică accesoriile efectiv utilizate.
• Pentru cantitate, calculează necesarul pornind de la barele de 3m.

Pentru alte diametre și tipuri constructive pot fi consultate tuburile flexibile și rigide. Pentru alte componente ale aceluiași producător poate fi consultată selecția GEWISS.

Erori frecvente

Interpretarea celor 2.5cm ai modelului DX25325 ca spațiu interior disponibil. Valoarea de 2.5cm este diametrul exterior, în timp ce desenul dimensional indică 2.14cm la interior. Dacă dimensionarea cablurilor pornește de la valoarea greșită, spațiul real din conductă poate fi supraestimat.

Alegerea DX25325 numai după expresia „tub PVC 2.5cm”. Modelul este un tub rigid PVC 2.5cm din familia RK15, cu 750N la compresie și 2J la impact. Un alt produs cu același diametru nu este automat echivalent dacă diferă tipul constructiv sau clasa mecanică.

Curbarea DX25325 ca și cum ar fi un tub flexibil. Rezistența la îndoire este clasificată 1, rigid. Schimbările de direcție trebuie rezolvate prin proiectarea corectă a traseului și prin componente compatibile, nu prin presupunerea unei flexibilități pe care produsul nu o are.

Atribuirea unui grad IP direct barei DX25325. Nivelul de protecție rezultat depinde de accesoriile folosite. Pentru o instalație cu cerințe precise privind pătrunderea apei sau a corpurilor solide trebuie evaluat sistemul complet.

Întrebări frecvente

Ce diametru are GEWISS DX25325?

GEWISS DX25325 are diametrul exterior de 2.5cm, iar desenul dimensional indică un diametru interior de 21.4mm. Diferența trebuie luată în calcul la dimensionarea traseului, deoarece spațiul disponibil efectiv pentru cabluri este determinat de dimensiunea interioară, nu de diametrul exterior.

Ce înseamnă RK15 pentru DX25325?

GEWISS DX25325 aparține familiei RK15 și are clasificare mecanică medie: 750N rezistență la compresie și 2J rezistență la impact. Familia și valorile mecanice ajută la identificarea exactă a variantei atunci când este comparată cu alte conducte rigide GEWISS.

Este GEWISS DX25325 flexibil?

GEWISS DX25325 este un tub rigid, cu rezistența la îndoire clasificată 1. Dacă traseul electric presupune curbări sau schimbări de direcție, acestea trebuie rezolvate în cadrul unui sistem potrivit conductelor rigide și cu accesoriile compatibile necesare.

Ce lungime are o bară DX25325?

GEWISS DX25325 are lungimea de 3m. Produsul este afișat comercial cu metrul ca unitate de măsură, însă PDP-ul precizează că se vinde la tub de 3m, informație relevantă pentru calcularea numărului de bare necesare.

Ce trebuie verificat înainte de alegerea unui tub rigid PVC 2.5cm?

Un tub rigid PVC 25mm trebuie verificat după spațiul interior necesar cablurilor, clasa mecanică, rigiditatea traseului și accesoriile folosite. Pentru DX25325, datele definitorii sunt 2.5cm exterior, 2.14cm interior, 750N la compresie, 2J la impact și lungimea de 3m.
