Tub termocontractabil verde-galben TRACON ZS032ZS 0.32-0.16 cm 2-1 100cm

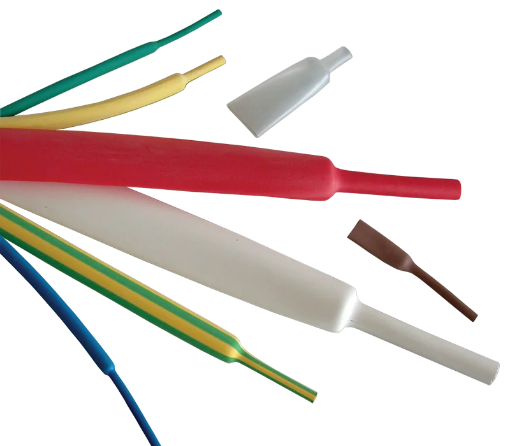

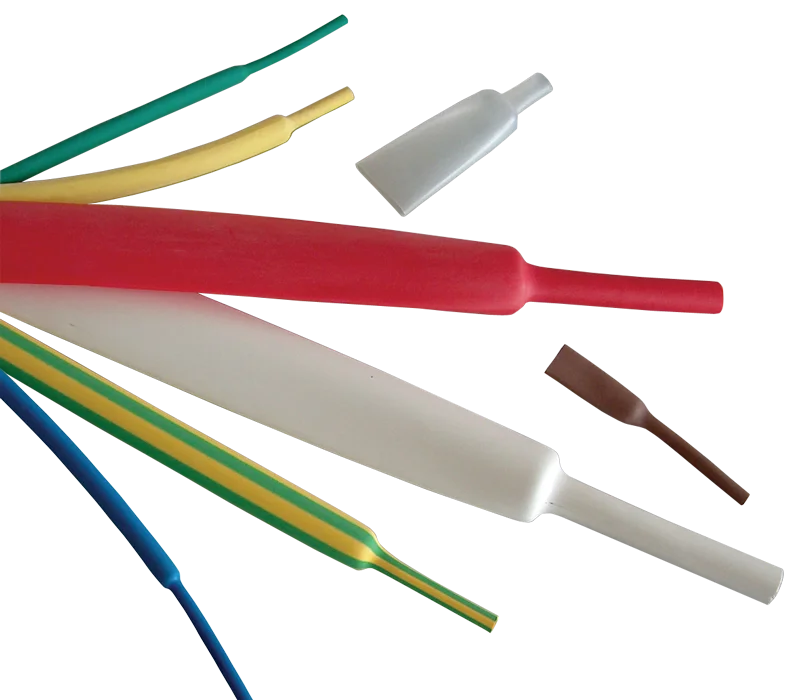

Tub termocontractabil verde-galben TRACON ZS032ZS este un manșon din poliolefină cu perete subțire, pentru izolarea și identificarea vizuală a conductorilor. Se livrează ca bucată de 100 cm și poate fi tăiat pentru zonele care trebuie acoperite. Are raport de contracție 2:1, cu diametrul interior de 0.32 cm înainte de contracție și de 0.16 cm după contracția liberă.

Acoperire izolatoare și identificare verde-galben

Tub termocontractabil verde-galben TRACON ZS032ZS este potrivit pentru porțiuni de conductor și capete de conexiune peste care poate fi introdus diametrul său inițial. După contracție, materialul acoperă zona aleasă. Culoarea verde-galben permite recunoașterea rapidă a segmentului într-un grup de conductori și poate fi folosită potrivit schemei de identificare a instalației.

Marcarea vizuală trebuie să corespundă funcției reale a conductorului. Aplicarea unui manșon verde-galben nu transformă un conductor în conductor de protecție și nu stabilește singură rolul unei conexiuni. Înainte de alegere, verifică atât destinația marcajului, cât și dimensiunile porțiunii care va fi acoperită.

Printre utilizările acestei familii de tuburi se află izolarea conductorilor, refacerea unei porțiuni de izolație și acoperirea papucilor electrici. Pentru ZS032ZS, diametrul mic cere atenție la dimensiunea terminalului sau a îmbinării: partea cea mai lată trebuie să poată trece prin tub înainte ca acesta să fie contractat.

Verificarea diametrului înainte și după contracție

Diametrul interior inițial este de 0.32 cm. Aceasta este prima măsură de verificat atunci când tubul trebuie trecut peste un capăt de conductor, un terminal sau o altă piesă. Măsurarea exclusivă a cablului de lângă conexiune poate fi insuficientă dacă piesa pe care trebuie să o depășească manșonul este mai lată.

Diametrul interior de 0.16 cm reprezintă rezultatul contracției libere, fără o piesă în interior. În utilizare, tubul se contractă până întâlnește suprafața elementului acoperit. De aceea, cele două diametre nu descriu un interval de secțiuni ale conductorului, ci dimensiunile interioare ale tubului înainte și după contractarea liberă.

Raportul 2:1 ajută la evaluarea capacității de contracție, dar nu înlocuiește măsurarea piesei. O alegere potrivită cere suficient spațiu pentru introducerea manșonului și posibilitatea ca acesta să acopere zona dorită după aplicare.

Porționare din bucata de 100 cm

Produsul este livrat ca o bucată de 100 cm. Poți pregăti din ea segmente pentru mai multe puncte care necesită aceeași culoare și același diametru. Stabilește lungimea fiecărui segment după suprafața ce trebuie acoperită, nu după raportul de contracție: valoarea 2:1 se referă la diametru.

Formatul de bucată ajută atunci când lungimile necesare diferă de la o conexiune la alta. Pentru fiecare segment, verifică separat diametrul piesei peste care va fi introdus. Faptul că toate segmentele provin din același tub nu înseamnă că se vor potrivi automat unor terminale de dimensiuni diferite.

Material și limite relevante pentru utilizare

Tub termocontractabil verde-galben TRACON ZS032ZS este realizat din poliolefină fără halogeni. După contracția liberă, grosimea peretelui este de 0.043 cm. Peretele subțire permite acoperirea zonei fără un adaos mare de volum, dar potrivirea finală depinde de forma elementului aflat sub tub.

Modelul nu are adeziv interior. Dacă o îmbinare necesită etanșare, această cerință trebuie tratată separat; contracția tubului nu dovedește că întreaga conexiune a devenit etanșă. Temperatura minimă de contracție este de 120 °C, iar intervalul de funcționare al materialului este de la -40 °C la +105 °C. Aceste valori privesc etape diferite și nu trebuie confundate.

Erori frecvente la alegerea tubului termocontractabil verde-galben

• Alegerea tubului termocontractabil doar după diametrul cablului. Verifică și cel mai lat element peste care trebuie trecut. Deschiderea inițială a ZS032ZS este de 0.32 cm.
• Considerarea valorii de 0.16 cm drept diametru final pe orice piesă. Aceasta este măsura după contracția liberă; piesa din interior limitează contracția efectivă.
• Presupunerea că tubul etanșează o îmbinare. ZS032ZS nu are adeziv interior, astfel că etanșarea trebuie verificată ca cerință separată.
• Folosirea culorii pentru a atribui o funcție conductorului. Verde-galben servește identificării vizuale; rolul electric rezultă din circuit și din schema instalației.

Întrebări frecvente despre TRACON ZS032ZS

Ce lungime are tubul termocontractabil verde-galben ZS032ZS?

Este o bucată de 100 cm. Poate fi porționată în funcție de lungimea fiecărei zone care trebuie acoperită.

Ce diametru trebuie verificat pentru introducerea tubului?

Diametrul interior inițial este de 0.32 cm. Compară-l cu partea cea mai lată peste care manșonul trebuie să treacă înainte de contracție.

Ce înseamnă valoarea de 0.16 cm?

Este diametrul interior după contracția liberă. Pe un conductor sau terminal, diametrul efectiv este limitat de piesa acoperită.

Are adeziv interior?

Nu. ZS032ZS este un tub cu perete subțire, fără adeziv interior; nu alege această variantă presupunând că oferă etanșarea unei conexiuni.
