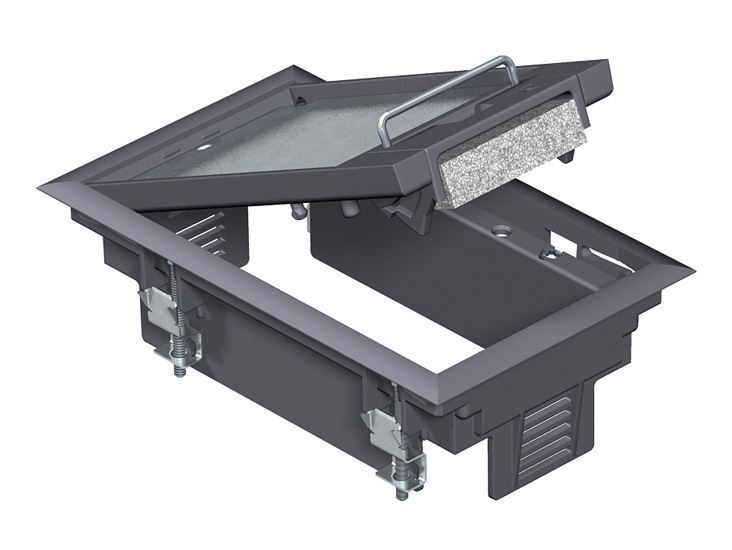

Rama cu capac OBO BETTERMANN GES2 U 7011 este o unitate pentru integrarea aparatelor electrice într-un sistem de canale de pardoseală la interior. Capacul are mâner pentru deschidere și ieșire rabatabilă pentru cabluri. Varianta este realizată din poliamidă gri închis RAL 7011 și se alege împreună cu suportul de aparate potrivit configurației dorite.
Aparate accesibile la nivelul pardoselii
GES2 U 7011 permite montarea a până la 3 aparate individuale Modul 45 într-un suport universal UT3. Pentru aparatele cu placă centrală de 50mm, capacitatea este de până la 2 aparate. Aceste configurații depind de tipul suportului și al aparatelor alese; numărul maxim nu înseamnă că aparatele sau suportul universal sunt incluse în rama cu capac.
Unitatea este destinată sistemelor de canale de pardoseală pentru interior. Capacul închide zona aparatelor, iar mânerul permite deschiderea lui pentru acces. Ieșirea rabatabilă oferă un loc de trecere a cablurilor atunci când aparatele montate sunt utilizate. Pentru alegerea ansamblului, stabilește mai întâi ce aparate vor fi instalate și ce suport corespunde acestora.
Potrivirea cu canalul și decupajul
Rama are dimensiuni exterioare de 194x118mm și necesită un decupaj de 180x105mm. Adâncimea de montare este de 73mm. Aceste cote au roluri diferite: dimensiunea exterioară arată suprafața ocupată la nivelul finisajului, iar decupajul și adâncimea stabilesc spațiul necesar instalării.
Modelul este adecvat canalelor de pardoseală acoperite de șapă. Are un locaș pentru integrarea unui strat de acoperire a pardoselii cu grosimea de 5mm, astfel încât finisajul ales trebuie verificat odată cu dimensiunile decupajului. Unitatea nu este destinată pardoselilor false sau duble.
Condiții de utilizare în interior
Varianta GES2 U 7011 este prevăzută pentru spații cu întreținere uscată a pardoselii. Nu este recomandată pentru curățare umedă și nu este destinată utilizării la exterior. Gradul de protecție este IP40 în stare de repaus și IP20 în utilizare, când cablurile sunt scoase prin deschiderea prevăzută. Rezistența la impact este IK08.
Aceste condiții contează atunci când alegi poziția unității în încăpere: verifică atât modul în care va fi curățată pardoseala, cât și modul în care aparatele vor fi folosite. Protecția declarată pentru capacul închis nu trebuie atribuită și situației în care unitatea este în utilizare.
Erori frecvente la alegerea ramei cu capac GES2
- Confundarea ramei cu un ansamblu echipat: aparatele și suportul de montaj se aleg în funcție de configurația dorită.
- Folosirea dimensiunilor exterioare ca dimensiuni de decupaj: decupajul necesar este de 180x105mm, iar adâncimea de montare este de 73mm.
- Alegerea pentru o pardoseală curățată umed: această variantă este destinată întreținerii uscate.
Întrebări frecvente
Câte aparate se pot monta în GES2 U 7011? Până la 3 aparate Modul 45 cu suport universal UT3 sau până la 2 aparate cu placă centrală de 50mm, în configurația corespunzătoare.
Ce dimensiune trebuie să aibă decupajul? 180x105mm. Pentru instalare este necesară și o adâncime de 73mm.
Se poate folosi într-o zonă cu spălare umedă a pardoselii? Nu. Unitatea este destinată spațiilor interioare cu întreținere uscată.
