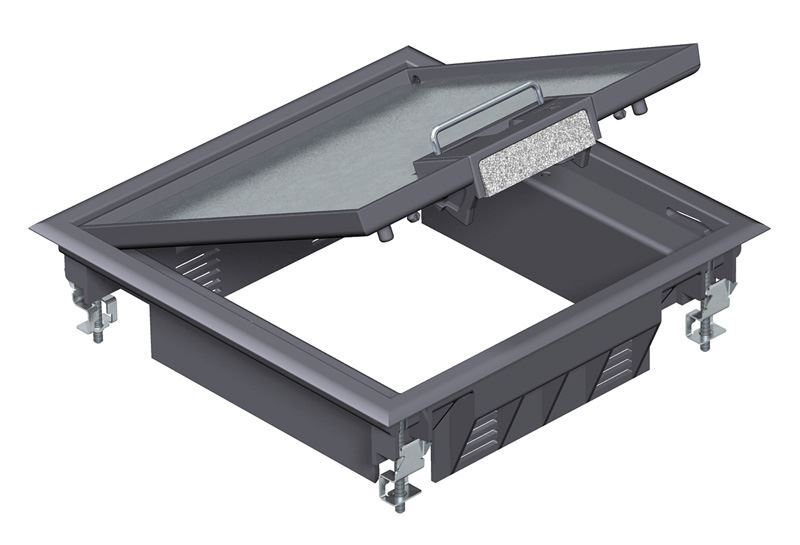

Rama capac OBO BETTERMANN GES4 U 7011 este o unitate pătrată pentru integrarea aparatelor electrice în sisteme de canale și pardoseli tehnice la interior. Are două compartimente, capac cu mâner și ieșire rabatabilă pentru cabluri. Varianta este realizată din poliamidă gri închis RAL 7011.
Până la șase aparate accesibile din pardoseală
Rama permite instalarea a până la 6 aparate individuale Modul 45 în două suporturi universale UT3. Pentru aparatele cu placă centrală de 50mm, capacitatea este de până la 4 aparate. Cele două configurații folosesc aparate și suporturi corespunzătoare; numărul maxim de aparate descrie capacitatea ramei, nu echiparea inclusă.
Capacul cu mâner oferă acces la zona aparatelor, iar ieșirea rabatabilă permite trecerea cablurilor în timpul utilizării. Compartimentarea în două zone ajută la planificarea poziției aparatelor în ansamblu. Înainte de alegere, stabilește câte aparate sunt necesare și ce sistem de suport le corespunde, apoi verifică potrivirea ramei cu soluția de pardoseală.
Potrivirea cu sistemul de pardoseală
GES4 U 7011 poate fi utilizată cu canale de pardoseală, inclusiv cu sisteme acoperite de șapă, precum și în pardoseli false sau duble. Rama are dimensiuni exterioare de 217x217mm, iar dimensiunile de instalare sunt de 200x200mm. Adâncimea de montare este de 73mm. Verificarea acestor cote previne confundarea suprafeței vizibile a ramei cu spațiul necesar instalării.
Capacul are o degajare pentru un strat de acoperire a pardoselii cu grosimea de 5mm. Această valoare contează atunci când se alege finisajul care va fi introdus în capac. Înălțimea și structura sistemului de pardoseală trebuie corelate cu adâncimea necesară montajului și cu cele două suporturi de aparate prevăzute în configurație.
Utilizare în spații cu întreținere uscată
Rama este destinată spațiilor interioare în care pardoseala se întreține uscat; nu este recomandată pentru curățare umedă. Gradul de protecție este IP40 în stare de repaus și IP20 în timpul utilizării. Are rezistență la impact IK08. Când alegi amplasarea, ține cont de condițiile de curățare și de faptul că protecția diferă între capacul închis și situația în care cablurile sunt scoase prin ieșirea rabatabilă.
Erori frecvente la alegerea ramei cu capac GES4
- Confundarea capacității cu echiparea inclusă: cele 6 poziții Modul 45 presupun două suporturi UT3 și aparatele alese pentru configurație.
- Folosirea cotei exterioare pentru spațiul de instalare: exteriorul are 217x217mm, iar dimensiunile de instalare sunt de 200x200mm, cu adâncime de 73mm.
- Alegerea pentru curățare umedă: varianta este destinată pardoselilor cu întreținere uscată.
Întrebări frecvente
Câte aparate se pot monta în GES4 U 7011? Până la 6 aparate Modul 45 în două suporturi UT3 sau până la 4 aparate cu placă centrală de 50mm.
Este potrivită pentru pardoseală falsă? Da. Rama poate fi folosită în pardoseli false și duble, precum și în sisteme compatibile de canale de pardoseală.
Ce grosime poate avea finisajul introdus în capac? 5mm. Verifică această grosime împreună cu dimensiunile de instalare ale ramei.
