Bara nul GEWISS GW40401 8 module 125A 1x35+7x10

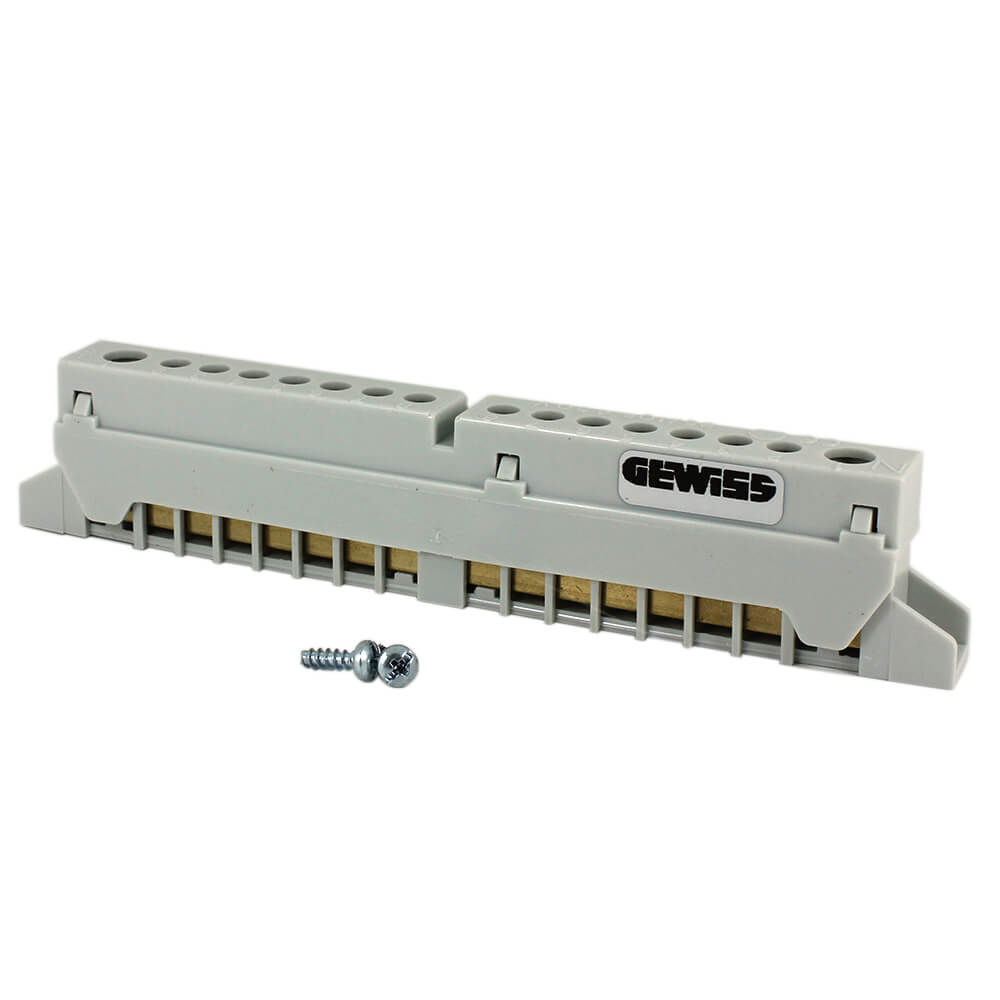

Bara nul GEWISS GW40401 este un bloc terminal bipolar de 125A pentru echiparea tablourilor electrice compatibile. Deși denumirea comercială este „bară nul”, construcția include doi poli separați: un pol N și un pol E. Fiecare pol are aceeași configurație, cu o conexiune de până la 35 mm² și șapte conexiuni de până la 10 mm², adică (1x35) + (7x10) mm². Produsul are 8 module, carcasă albă din tehnopolimer și se fixează pe suporturile compatibile cu ajutorul șuruburilor.

Bloc terminal bipolar pentru nul și împământare

GW40401 nu este o bară cu un singur șir de borne. Blocul terminal este bipolar și are un pol identificat N pentru nul și un al doilea pol identificat E pentru conductorul de protecție. Această construcție permite organizarea separată a celor două grupuri de conductoare în cadrul tabloului compatibil.

Diferența este importantă la alegere. Specificația 1x35+7x10 nu descrie întregul produs o singură dată, ci configurația disponibilă pe fiecare dintre cei doi poli. Polul N are (1x35)+(7x10) mm², iar polul E are aceeași capacitate de conectare.

Astfel, pentru fiecare pol sunt disponibile opt poziții de conectare: una pentru o secțiune de până la 35 mm² și șapte pentru secțiuni de până la 10 mm². Această configurație trebuie comparată cu necesarul real al tabloului înainte de alegerea barei.

Curent nominal de 125A

Bara nul GEWISS GW40401 are un curent nominal de 125A. Aceasta este valoarea corectă pentru varianta GW40401 și trebuie diferențiată de blocurile terminale GEWISS de 80A disponibile în aceeași familie de accesorii.

Curentul nominal și configurația bornelor sunt două caracteristici distincte. Valoarea de 125A descrie blocul terminal, în timp ce 35 mm² și 10 mm² descriu secțiunile maxime corespunzătoare pozițiilor de conectare indicate pentru fiecare pol.

Dacă este înlocuit un bloc terminal existent, codul GW40401 este un reper sigur pentru a păstra simultan construcția bipolară, valoarea de 125A și configurația (1 × 35) + (7 × 10) mm².

Ce înseamnă configurația 1x35+7x10?

Notația indică numărul și capacitatea pozițiilor de conectare. Pe polul N există o poziție de până la 35 mm² și șapte poziții de până la 10 mm². Aceeași distribuție este disponibilă și pe polul E.

O interpretare greșită ar fi ca „35” și „10” să fie tratate drept valori de curent. Aceste valori sunt secțiuni ale conductoarelor, exprimate în mm². Curentul nominal al blocului terminal este declarat separat și este de 125A.

Acest detaliu contează atunci când GW40401 este comparată cu GW40402 sau GW40404. Acestea sunt tot blocuri terminale bipolare de 125A, dar oferă alte configurații ale pozițiilor de conectare. Pentru o alegere corectă trebuie urmărite atât codul, cât și numărul și secțiunea bornelor necesare.

Fixare pe suport cu șuruburi

Bara nul GEWISS GW40401 se fixează pe suporturile compatibile cu șuruburi. Șuruburile de fixare sunt furnizate împreună cu produsul, astfel încât această componentă de prindere nu trebuie tratată ca un accesoriu separat.

Compatibilitatea cu tabloul trebuie însă verificată pentru carcasa exactă. GEWISS utilizează GW40401 în mai multe familii de tablouri și carcase, dar modul de integrare poate depinde de modelul carcasei și de accesoriile prevăzute pentru aceasta. Apartenența la același brand nu înseamnă că blocul terminal poate fi montat automat în orice tablou GEWISS.

Pentru alte bare, cleme și componente de distribuție poate fi consultată gama de sisteme de distribuție, bare și cleme. Pentru tablourile și accesoriile producătorului este disponibilă și gama GEWISS.

Carcasă din tehnopolimer și test GWT 960 °C

GW40401 are carcasă din tehnopolimer, iar varianta comercializată este albă. Pentru acest bloc terminal, GEWISS declară GWT 960 °C conform EN 60695-2-11.

Valoarea de 960 °C se referă la testul cu fir incandescent aplicat produsului și nu reprezintă o temperatură normală de funcționare. Este o caracteristică de testare a materialului și trebuie interpretată separat de parametrii electrici ai barei.

Utilizare în configurații de distribuție

Bara nul GEWISS GW40401 este concepută ca accesoriu pentru carcase și tablouri de distribuție compatibile. Construcția bipolară permite păstrarea separată a polului N și a polului E în același bloc terminal, fiecare cu propria configurație de borne.

GEWISS menționează și utilizarea blocului terminal pentru conectarea la împământare a dispozitivelor de protecție la supratensiune SPD, în configurațiile pentru care această integrare este prevăzută. Pentru alegerea accesoriilor și a carcasei trebuie urmată compatibilitatea indicată pentru sistemul GEWISS utilizat.

Ce trebuie verificat înainte de alegere?

În primul rând, trebuie verificată configurația bornelor. GW40401 oferă pe fiecare pol o poziție de 35 mm² și șapte poziții de 10 mm². Dacă sunt necesare mai multe conexiuni sau alte secțiuni, trebuie aleasă o altă variantă.

Al doilea criteriu este curentul nominal de 125A. GW40401 nu trebuie confundată cu blocurile terminale de 80A doar pentru că acestea pot avea un aspect sau o utilizare apropiată.

În final, trebuie verificată compatibilitatea cu tabloul sau carcasa. Modelul exact al tabloului și sistemul de montaj determină dacă GW40401 poate fi integrată direct sau dacă este necesar un accesoriu specific.

Erori frecvente

Interpretarea GW40401 ca o bară exclusiv pentru nul. Denumirea comercială este „bară nul”, dar GW40401 este un bloc terminal bipolar: are un pol N și un pol E, fiecare cu configurația (1x35)+(7x10) mm².

Citirea valorii 35 mm² ca 25 mm². Pentru GW40401, secțiunea poziției principale este de 35 mm². Configurația oficială este 1 × 35 mm² + 7 × 10 mm² pentru fiecare pol.

Confundarea secțiunii bornelor cu amperajul. Valorile de 35 mm² și 10 mm² descriu secțiunile conductoarelor. Curentul nominal al barei GEWISS GW40401 este 125A.

Alegerea după dimensiunea de 8 module fără verificarea bornelor. Configurația (1x35)+(7x10) mm² și construcția bipolară trebuie verificate separat de formatul comercial de 8 module.

Întrebări frecvente

Ce configurație are bara nul GEWISS GW40401?

Bara nul GEWISS GW40401 este bipolară și are doi poli, N și E. Fiecare pol oferă o poziție de până la 35 mm² și șapte poziții de până la 10 mm².

Bara nul GW40401 este de 125A sau 80A?

Bara nul GEWISS GW40401 are curent nominal de 125A. Blocurile terminale GEWISS de 80A sunt variante distincte și nu trebuie confundate cu GW40401.

GW40401 are 1x35 mm² sau 1x25 mm²?

Bara nul GEWISS GW40401 are configurația corectă 1x35 mm²+7x10 mm² pe fiecare pol. Valoarea de 25 mm² nu corespunde variantei GW40401.

GW40401 include și conexiuni pentru împământare?

Da. Blocul terminal GEWISS GW40401 este bipolar: polul 1 este N, iar polul 2 este E. Ambele au aceeași configurație de borne, (1x35)+(7x10) mm².

GW40401 este compatibilă cu orice tablou GEWISS?

Compatibilitatea barei nul GEWISS GW40401 trebuie verificată pentru carcasa exactă. GEWISS indică în ghidurile de selecție combinațiile dintre carcase și blocurile terminale compatibile.
