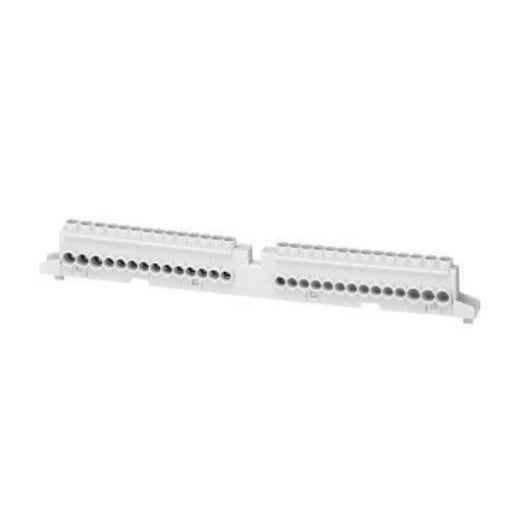

Bara nul unipolara GEWISS GW40408U 8 module 80A IP20 2x16+7x10 mm2

Bara nul unipolară GEWISS GW40408U este o regletă de borne de 80A și IP20, utilizată comercial pentru configurații de 8 module și prevăzută cu un singur pol N/E. Dispune de 2 conexiuni pentru conductoare de 16 mm² și 7 conexiuni pentru conductoare de 10 mm², iar fixarea pe suport se realizează cu șuruburi. Această configurație o diferențiază clar de barele unipolare GEWISS cu mai multe poziții de conectare, precum GW40412U sau GW40418U.

2 conexiuni de 16 mm² și 7 conexiuni de 10 mm²

Configurația N/E (2x16) + (7x10) mm² este caracteristica principală a modelului GW40408U. Bara oferă două poziții pentru conductoare cu secțiunea de 16 mm² și șapte poziții pentru conductoare de 10 mm².

Aceste valori trebuie citite ca număr de conexiuni și secțiuni ale conductoarelor. Ele nu reprezintă amperajul produsului. Curentul nominal al regletei este separat și este de 80A.

Pentru selecție, această configurație contează mai mult decât simpla denumire „bară nul 8 module”. Dacă instalația necesită mai multe conexiuni, trebuie verificată o variantă cu o capacitate corespunzătoare, nu presupus că toate barele unipolare GEWISS au aceeași structură internă.

Ce înseamnă construcția unipolară?

Bara nul GEWISS GW40408U este unipolară. Producătorul indică un singur pol, care poate fi identificat N sau E prin etichetele furnizate. Această construcție trebuie diferențiată de varianta bipolară GW40408B, unde sunt disponibile două blocuri de conexiuni în aceeași configurație de bază.

Dacă într-un tablou sunt necesare bare separate pentru nul și protecție, selecția trebuie făcută după schema și echiparea prevăzute pentru carcasa respectivă. GW40408U nu trebuie tratată automat ca o bară bipolară doar pentru că sunt furnizate atât eticheta N, cât și eticheta E.

Etichetele permit identificarea funcției atribuite polului. Bara rămâne însă fizic o variantă unipolară.

Fixare cu șuruburi, fără sistemul mixt al variantelor mai mari

GW40408U se fixează pe suport cu șuruburi. Șuruburile de fixare sunt incluse. Acesta este un detaliu care diferențiază produsul de unele variante unipolare GEWISS cu capacitate mai mare, pentru care producătorul indică fixare cu șuruburi și/sau cleme.

De exemplu, GW40412U are o configurație N/E (3x16) + (11x10) mm² și utilizează sistemul de fixare cu șuruburi și/sau cleme. GW40408U este varianta mai compactă, cu 2 conexiuni de 16 mm², 7 conexiuni de 10 mm² și fixare cu șuruburi.

Această diferență este utilă când o bară existentă trebuie înlocuită. Forma generală și brandul nu sunt suficiente; codul produsului, numărul conexiunilor și sistemul de fixare trebuie verificate împreună.

80A și IP20: doi parametri separați

Bara nul unipolară GEWISS GW40408U are curent nominal de 80A și grad de protecție IP20. Cele două valori descriu caracteristici diferite și trebuie interpretate separat.

Curentul nominal de 80A este o caracteristică electrică a blocului terminal. IP20 este gradul de protecție declarat pentru regletă. Gradul IP al barei nu trebuie confundat cu gradul de protecție al tabloului în care este instalată. O carcasă poate avea propriul nivel IP, iar configurația finală trebuie evaluată ca sistem complet.

GEWISS indică pentru GW40408U și un test cu fir incandescent GWT la 960 °C conform EN 60695-2-11. Această valoare oferă un reper tehnic suplimentar pentru identificarea caracteristicilor regletei.

De ce GW40408U nu este aceeași alegere ca GW40412U?

GW40408U și GW40412U sunt ambele bare unipolare GEWISS de 80A și IP20, dar capacitatea lor de conectare diferă. GW40408U oferă N/E (2x16) + (7x10) mm², în timp ce GW40412U oferă N/E (3x16) + (11x10) mm².

Practic, GW40412U pune la dispoziție o poziție suplimentară de 16 mm² și patru poziții suplimentare de 10 mm². Alegerea între cele două trebuie făcută după numărul și secțiunile conexiunilor necesare, precum și după compatibilitatea cu carcasa utilizată.

Varianta cu mai multe borne nu este automat „mai bună”. Dacă configurația prevăzută este cea asociată modelului GW40408U, o bară mai mare poate necesita altă poziționare sau alt sistem de montaj.

Compatibilitatea cu tabloul trebuie verificată după cod

GEWISS utilizează GW40408U în mai multe familii de tablouri și carcase, inclusiv 40 CD, 40 CDI, Green Wall și alte sisteme compatibile. Faptul că produsul apare în mai multe familii nu înseamnă însă că poate fi montat fără verificare în orice tablou GEWISS.

Pentru anumite configurații sunt prevăzute adaptoare sau poziții specifice. De aceea, dacă bara este cumpărată separat pentru completarea unui tablou existent, codul exact al carcasei trebuie verificat împreună cu GW40408U.

Această verificare este mai sigură decât alegerea după numărul de module al tabloului. Termenul comercial „8 module” ajută la identificarea produsului în catalog, dar compatibilitatea mecanică finală depinde de sistemul GEWISS concret în care regleta este instalată.

Ce verifici înainte de alegere

Primul criteriu este tipul unipolar. Dacă proiectul necesită o configurație bipolară, GW40408U nu este varianta corespunzătoare.

Al doilea criteriu este capacitatea conexiunilor: 2 poziții pentru 16 mm² și 7 poziții pentru 10 mm². Al treilea este curentul nominal de 80A și gradul IP20.

Verifică apoi tabloul sau carcasa în care va fi instalată bara și sistemul de fixare prevăzut. Pentru GW40408U, fixarea se face cu șuruburi, iar șuruburile sunt incluse. Etichetele N și E sunt de asemenea furnizate pentru identificarea polului.

Erori frecvente

Interpretarea configurației 2x16 + 7x10 ca valori de curent

Bara nul GEWISS GW40408U are 2 conexiuni pentru 16 mm² și 7 conexiuni pentru 10 mm². Curentul nominal este separat și are valoarea de 80A.

Confundarea GW40408U cu varianta bipolară GW40408B

GW40408U este unipolară. GW40408B este varianta bipolară și oferă două blocuri de conexiuni. Litera finală a codului ajută la diferențierea celor două produse.

Alegerea barei numai după numărul de module

Mențiunea de 8 module nu confirmă singură compatibilitatea. Trebuie verificate configurația N/E (2x16) + (7x10) mm², tipul unipolar și carcasa în care bara va fi instalată.

Presupunerea că GW40408U și GW40412U sunt interschimbabile

GW40408U are 2 conexiuni de 16 mm² și 7 de 10 mm², în timp ce GW40412U oferă 3 conexiuni de 16 mm² și 11 de 10 mm². Capacitatea și sistemul de fixare diferă.

Întrebări frecvente

Câte conexiuni are bara GEWISS GW40408U?

Bara nul unipolară GEWISS GW40408U oferă 2 conexiuni pentru conductoare de 16 mm² și 7 conexiuni pentru conductoare de 10 mm².

Ce curent nominal are GW40408U?

Bara GEWISS GW40408U are curent nominal de 80A și grad de protecție IP20.

GW40408U este unipolară sau bipolară?

GW40408U este o regletă de borne unipolară. Varianta bipolară apropiată este GW40408B.

Cum se fixează bara GW40408U?

Bara GEWISS GW40408U se fixează pe suport cu șuruburi. Șuruburile de fixare sunt furnizate împreună cu produsul.

Sunt incluse etichetele pentru nul și împământare?

Da. Blocul terminal GEWISS GW40408U este furnizat cu etichete N și E pentru identificarea funcției polului.
