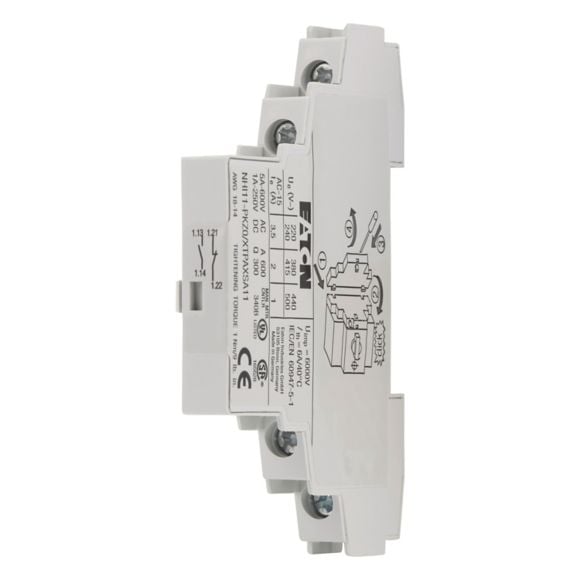

Bloc Eaton 72896 contacte auxiliare laterale NHI11-PKZ0

Blocul de contacte auxiliare laterale Eaton NHI11-PKZ0 este un accesoriu destinat extinderii funcționalităților întrerupătoarelor pentru protecția motoarelor din seriile PKZM și PKE. Echipat cu un contact normal deschis (1NO) și un contact normal închis (1NC), acesta permite transmiterea informațiilor privind starea aparatului către circuite de comandă, automatizare și monitorizare, contribuind la realizarea unor sisteme de control mai eficiente.

Ce este blocul de contacte auxiliare Eaton NHI11-PKZ0?

Acest bloc auxiliar face parte din gama de accesorii Eaton pentru întrerupătoarele de protecție motor și este proiectat pentru montaj lateral, pe partea dreaptă a aparatului. Contactele auxiliare sunt utilizate pentru semnalizarea poziției întrerupătorului, interblocări electrice, comenzi către PLC-uri, relee sau alte sisteme de automatizare industrială.

Modelul NHI11-PKZ0 dispune de configurația 1NO + 1NC și utilizează borne cu șurub pentru realizarea conexiunilor electrice. Este compatibil cu întrerupătoarele Eaton PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0 și PKE, fiind destinat extinderii funcțiilor acestora fără modificarea aparatului principal. Produsul este proiectat conform standardului IEC/EN 60947-4-1 pentru echipamente de comandă și protecție a motoarelor.

Unde poate fi utilizat?

Blocul auxiliar este recomandat pentru tablouri electrice industriale, instalații de automatizare, centre de comandă și aplicații unde este necesară monitorizarea stării întrerupătorului de protecție motor. Contactele auxiliare permit transmiterea semnalelor către lămpi de semnalizare, relee, sisteme SCADA sau controlere programabile.

Prin adăugarea contactelor auxiliare, întrerupătorul de protecție motor poate fi integrat mai ușor în aplicații complexe care necesită feedback privind poziția contactelor sau realizarea unor interblocări electrice între echipamente.

Ce diferențiatori oferă Eaton NHI11-PKZ0?

Principalul avantaj al acestui accesoriu este compatibilitatea cu mai multe familii de întrerupătoare Eaton pentru protecția motoarelor. Montajul lateral pe partea dreaptă permite instalarea rapidă fără modificarea tabloului electric, iar configurația 1NO + 1NC oferă flexibilitate pentru aplicațiile de comandă și semnalizare.

Bornele cu șurub asigură o conexiune electrică sigură, iar construcția compactă facilitează integrarea în tablouri unde spațiul este limitat. Compatibilitatea cu seriile PKZM și PKE îl recomandă pentru aplicații industriale și comerciale unde este necesară extinderea funcționalităților aparatelor de protecție motor.

Avantaje în exploatare

• Adaugă un contact normal deschis și un contact normal închis.
• Compatibil cu întrerupătoarele Eaton PKZM01, PKZM0, PKZM4, PKM0 și PKE.
• Montaj lateral pe partea dreaptă a aparatului.
• Borne cu șurub pentru conectare sigură.
• Permite semnalizarea stării întrerupătorului și integrarea în sisteme de automatizare.
• Construcție compactă pentru montaj în tablouri electrice.
• Conform cu standardul IEC/EN 60947-4-1.

Ce trebuie verificat înainte de instalare?

Înainte de montaj trebuie verificată compatibilitatea cu modelul întrerupătorului de protecție motor Eaton utilizat și configurația necesară a contactelor auxiliare. Dimensiunile produsului sunt de 6,8 cm lungime, 9 cm înălțime și 1,5 cm lățime. De asemenea, trebuie respectate instrucțiunile producătorului privind montajul lateral și conectarea bornelor.

Întrebări frecvente

Ce configurație de contacte oferă acest accesoriu?

Blocul auxiliar include un contact normal deschis (1NO) și un contact normal închis (1NC).

Cu ce aparate este compatibil?

Este compatibil cu întrerupătoarele Eaton PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0 și PKE.

Unde se montează?

Se montează lateral, pe partea dreaptă a întrerupătorului de protecție motor compatibil.

La ce sunt utilizate contactele auxiliare?

Acestea permit semnalizarea stării aparatului și integrarea în circuite de comandă, automatizare și monitorizare.

Blocul de contacte auxiliare laterale Eaton NHI11-PKZ0 completează funcționalitatea întrerupătoarelor pentru protecția motoarelor prin adăugarea contactelor auxiliare necesare aplicațiilor moderne de automatizare. Compatibilitatea extinsă cu gama PKZM și PKE, montajul simplu și configurația 1NO + 1NC îl recomandă pentru tablouri electrice industriale și comerciale.
