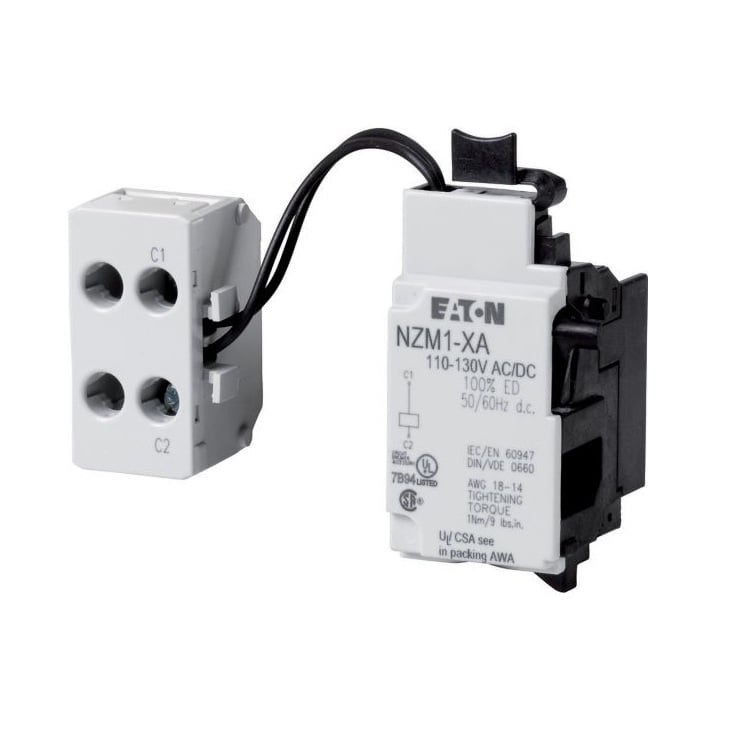

Bobina declansare Eaton 259726 pentru NZM1-XA208-240AC/DC

Bobina de declanșare Eaton NZM1-XA208-250AC/DC 259726 este un accesoriu destinat întrerupătoarelor automate și separatoarelor din seria NZM1. Proiectată pentru alimentare la 208–250 V AC/DC, aceasta permite declanșarea electrică de la distanță a întrerupătorului și contribuie la integrarea sistemelor de protecție și automatizare în instalațiile electrice de joasă tensiune.

Ce este bobina de declanșare Eaton NZM1-XA208-250AC/DC?

Bobina de declanșare este un accesoriu care acționează mecanismul intern al întrerupătorului atunci când primește un impuls sau o tensiune continuă de comandă. Ea permite deschiderea automată a circuitului fără acționarea manuală a aparatului și este utilizată în aplicații unde protecția și comanda la distanță sunt necesare.

Modelul NZM1-XA208-250AC/DC este compatibil cu întrerupătoarele și separatoarele Eaton NZM1 și N(S)1 și funcționează atât în curent alternativ, cât și în curent continuu. Produsul respectă standardul IEC 60947 și utilizează conexiune cu șurub pentru o instalare sigură și fiabilă.

Unde poate fi utilizată?

Bobina de declanșare Eaton este recomandată pentru tablouri electrice industriale, sisteme de distribuție a energiei, centre de comandă motoare (MCC), instalații de automatizare, sisteme BMS și aplicații unde întrerupătoarele trebuie declanșate de la distanță.

Poate fi utilizată în circuite de oprire de urgență, sisteme de protecție, instalații SCADA și alte aplicații care necesită comandă electrică rapidă a întrerupătoarelor NZM1.

Ce diferențiatori oferă acest model Eaton?

NZM1-XA208-250AC/DC funcționează la tensiuni de comandă între 208 și 250 V AC/DC și acceptă alimentare la 50 Hz, 60 Hz, 200 Hz, 400 Hz sau în curent continuu. Consumul redus de aproximativ 2,5 VA/W și timpul de reacție de aproximativ 20 ms permit integrarea în sisteme moderne de automatizare unde răspunsul rapid este important.

Bobina utilizează conexiune cu șurub și acceptă conductori cu secțiuni între 0,75 și 2,5 mm². Eaton precizează că aceasta nu poate fi montată simultan cu contactul auxiliar de preînchidere NZM-XHIV sau cu bobina de minimă tensiune NZM-XU.

Dimensiunile produsului sunt de aproximativ 6,6 cm înălțime, 3,7 cm lungime și 3,2 cm lățime, iar greutatea este de aproximativ 0,07 kg.

Avantaje în utilizare

• Bobină de declanșare originală Eaton pentru seria NZM.
• Compatibilă cu întrerupătoarele NZM1 și N(S)1.
• Alimentare la 208–250 V AC/DC.
• Consum redus de aproximativ 2,5 VA/W.
• Timp de reacție de aproximativ 20 ms.
• Conexiune electrică cu șurub.
• Compatibilă cu alimentare AC și DC.
• Conformă cu IEC 60947 și RoHS.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea întrerupătorului cu seria NZM1 și tensiunea disponibilă în circuitul de comandă. De asemenea, trebuie respectată restricția privind montarea simultană cu contactul auxiliar NZM-XHIV sau cu bobina de minimă tensiune NZM-XU și trebuie utilizați conductori compatibili cu bornele dispozitivului.

Întrebări frecvente

Care este rolul bobinei de declanșare?

Permite declanșarea electrică de la distanță a întrerupătorului prin aplicarea unui impuls sau a unei tensiuni continue asupra bobinei.

Cu ce întrerupătoare este compatibilă?

Este destinată întrerupătoarelor și separatoarelor Eaton NZM1 și N(S)1.

Ce tensiune de alimentare utilizează?

Funcționează la tensiuni de comandă între 208 și 250 V AC sau DC și este compatibilă cu frecvențe de 50, 60, 200 și 400 Hz.

Poate fi montată împreună cu toate accesoriile NZM?

Nu. Eaton specifică faptul că nu poate fi utilizată simultan cu contactul auxiliar NZM-XHIV și nici cu bobina de minimă tensiune NZM-XU.

Bobina de declanșare Eaton NZM1-XA208-250AC/DC 259726 permite comandarea de la distanță a întrerupătoarelor din seria NZM1 și oferă alimentare universală la 208–250 V AC/DC, timp de reacție redus și compatibilitate cu sistemele moderne de automatizare. Construcția compactă și conformitatea cu IEC 60947 o recomandă pentru aplicații industriale și instalații de distribuție a energiei electrice.
