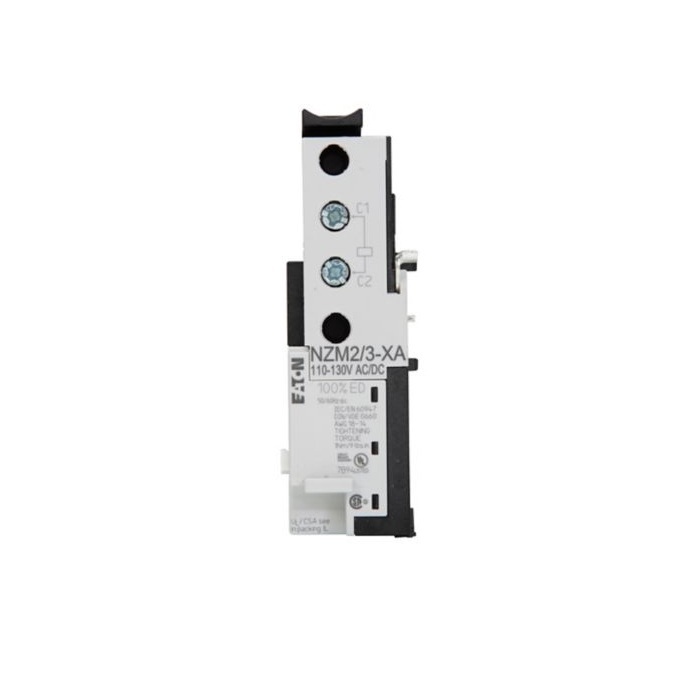

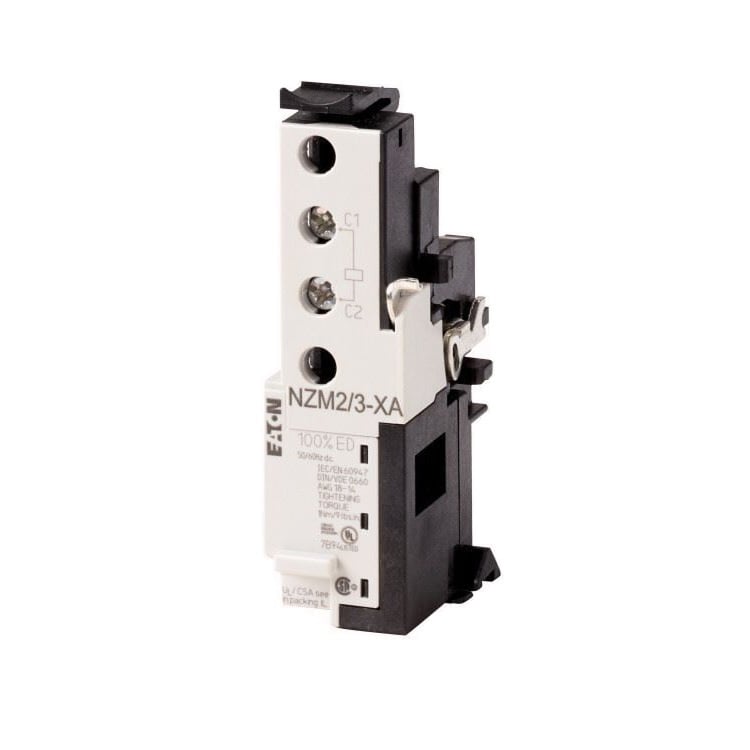

Bobina declansare Eaton 259763 pentru USOL NZM2 3-XA 208-240VAC/DC

Bobina de declanșare Eaton NZM2/3-XA208-250AC/DC 259763 este un accesoriu destinat întrerupătoarelor USOL din seriile NZM2 și NZM3, utilizat pentru declanșarea de la distanță a întrerupătorului prin aplicarea unei tensiuni de comandă. Compatibilitatea cu alimentarea 208–250 V AC/DC și timpul redus de răspuns o recomandă pentru aplicații industriale și sisteme moderne de automatizare.

Ce este bobina de declanșare Eaton NZM2/3-XA208-250AC/DC?

Acest accesoriu face parte din gama Eaton NZM și permite declanșarea electrică a întrerupătorului automat sau a întrerupătorului separator compatibil. Bobina acționează la aplicarea unui impuls de tensiune sau a unei tensiuni continue și transmite mecanismului intern comanda de deschidere a contactelor principale.

Modelul este compatibil cu întrerupătoarele NZM2, NZM2-4, NZM3 și NZM3-4 și funcționează atât în curent alternativ, cât și în curent continuu, la tensiuni nominale cuprinse între 208 și 250 V AC/DC. Produsul respectă cerințele IEC 60947 și este destinat utilizării în instalații de joasă tensiune.

Unde poate fi utilizată?

Bobina de declanșare Eaton este recomandată pentru tablouri generale de distribuție, instalații industriale, infrastructuri energetice, centre de comandă motoare și aplicații unde întrerupătoarele USOL trebuie declanșate de la distanță prin sisteme de comandă, automatizare sau protecție.

Accesoriul poate fi integrat în circuite de oprire de urgență, sisteme BMS, instalații SCADA și alte aplicații care necesită comandă electrică rapidă a întrerupătoarelor NZM.

Ce diferențiatori oferă acest model Eaton?

NZM2/3-XA208-250AC/DC este proiectată pentru alimentare universală în domeniul 208–250 V AC/DC și utilizează conexiune cu șurub pentru montaj sigur. Consumul redus de numai 2,5 VA/W și timpul maxim de declanșare de aproximativ 20 ms permit integrarea în sisteme de automatizare unde răspunsul rapid este important.

Bobina acceptă conductori între 0,75 și 2,5 mm² și poate funcționa la frecvențe de 50 Hz, 60 Hz, 200 Hz, 400 Hz sau în curent continuu. Nu poate fi montată simultan cu contactul auxiliar de preînchidere NZM-XHIV sau cu bobina de minimă tensiune NZM-XU.

Produsul are dimensiuni compacte de aproximativ 9 cm înălțime, 4,2 cm lungime și 3 cm lățime, iar greutatea este de aproximativ 0,097 kg.

Avantaje în utilizare

• Accesoriu original Eaton pentru gama NZM.
• Compatibil cu întrerupătoarele NZM2 și NZM3.
• Tensiune de comandă 208–250 V AC/DC.
• Consum redus de aproximativ 2,5 VA/W.
• Timp maxim de declanșare de aproximativ 20 ms.
• Conexiune electrică cu șurub.
• Compatibilă cu alimentare AC și DC.
• Conformă cu IEC 60947 și RoHS.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea întrerupătorului cu seria NZM2 sau NZM3 și tensiunea de alimentare disponibilă. De asemenea, trebuie respectată restricția privind montarea simultană cu contactul auxiliar NZM-XHIV sau cu bobina de minimă tensiune NZM-XU. Montajul trebuie realizat conform instrucțiunilor Eaton.

Întrebări frecvente

Care este rolul bobinei de declanșare?

Permite declanșarea electrică de la distanță a întrerupătorului prin aplicarea unei tensiuni de comandă asupra bobinei.

Cu ce întrerupătoare este compatibilă?

Este destinată întrerupătoarelor Eaton NZM2, NZM2-4, NZM3 și NZM3-4 compatibile.

Ce tensiune de alimentare utilizează?

Bobina funcționează la tensiuni nominale între 208 și 250 V AC sau DC, fiind compatibilă cu frecvențe de 50/60/200/400 Hz și alimentare în curent continuu.

Poate fi montată împreună cu toate accesoriile NZM?

Nu. Eaton specifică faptul că nu poate fi utilizată simultan cu contactul auxiliar de preînchidere NZM-XHIV și nici cu bobina de minimă tensiune NZM-XU.

Bobina de declanșare Eaton NZM2/3-XA208-250AC/DC 259763 oferă o soluție sigură pentru comanda la distanță a întrerupătoarelor USOL din seriile NZM2 și NZM3. Compatibilitatea cu alimentarea 208–250 V AC/DC, consumul redus, timpul de răspuns de aproximativ 20 ms și conformitatea cu IEC 60947 o recomandă pentru aplicații industriale, sisteme de automatizare și instalații de distribuție a energiei electrice.
