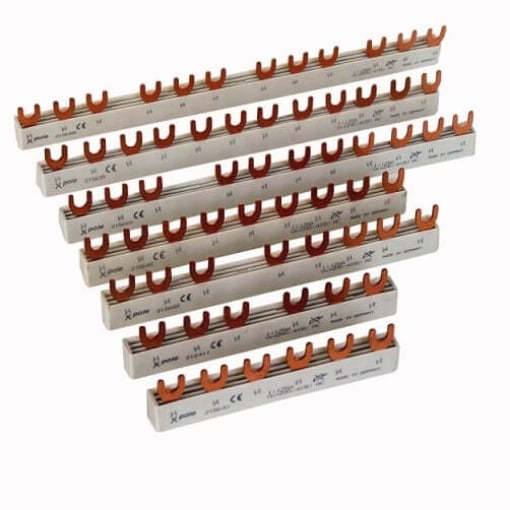

Busbar Eaton 215641 2 faze 12 module EVG-2PHAS

Busbar Eaton EVG-2PHAS/12MODUL este o bară de distribuție cu 2 faze și 2 poli, concepută pentru realizarea conexiunilor între aparate modulare compatibile din tabloul electric. Modelul 215641 are 12 spații modulare, secțiune de 10 mm², lungime de 210 mm și curent permanent nominal de 63 A, oferind o soluție structurată pentru distribuția alimentării între mai multe aparate.

Distribuție pe 2 faze în 12 spații modulare

Busbar Eaton cu 2 faze permite distribuirea alimentării către aparate modulare compatibile printr-o singură bară prefabricată. Modelul EVG-2PHAS/12MODUL are 12 spații modulare și este potrivit pentru conectarea a până la 6 aparate, în funcție de configurația acestora.

Construcția cu 2 faze și 2 poli trebuie corelată cu schema tabloului electric. O bară cu două faze nu este echivalentă cu o variantă monofazată, trifazată sau cu patru faze, chiar dacă lungimea ori numărul de module sunt similare.

Secțiune de 10 mm² și curent nominal de 63 A

Secțiunea conductorului barei este de 10 mm², iar curentul permanent nominal Iu este de 63 A. Acești parametri definesc capacitatea electrică a produsului și trebuie verificați împreună cu caracteristicile aparatelor conectate și cu proiectarea tabloului.

Valoarea de 63 A nu stabilește singură dacă bara este potrivită pentru o instalație. Alegerea depinde și de tensiunea de lucru, configurația pe faze, tipul conexiunii, aparatele utilizate și condițiile electrice ale ansamblului.

Conexiune tip furcă

EVG-2PHAS/12MODUL folosește conexiuni tip furcă. Geometria terminalului trebuie să fie compatibilă cu bornele aparatelor care urmează să fie alimentate. Compatibilitatea mecanică este la fel de importantă ca valorile electrice, deoarece tipurile diferite de bare nu pot fi montate corect în orice bornă.

Busbarul este declarat izolat, ceea ce înseamnă că partea conductoare este integrată într-o protecție izolatoare specifică produsului. Capetele și zonele de conexiune trebuie însă tratate conform cerințelor instalației și instrucțiunilor de montaj.

Compatibilitate cu aparataj modular

Busbar Eaton EVG-2PHAS/12MODUL este destinat utilizării cu aparate modulare compatibile din zona protecției electrice. Gama este prevăzută pentru utilizare cu disjunctoare automate, întreruptoare diferențiale și aparate combinate diferențiale cu protecție la supracurent, atunci când bornele și configurația aparatului corespund barei.

Produsul este potrivit pentru până la 6 aparate. Numărul de aparate nu trebuie confundat cu cele 12 spații modulare: un aparat poate ocupa mai mult de un modul, iar configurația finală depinde de lățimea și arhitectura componentelor din tablou.

Lungime de 210 mm și 12 module

Bara are lungimea de 210 mm și acoperă 12 spații modulare. Aceste dimensiuni permit verificarea rapidă a compatibilității cu tabloul și cu poziționarea aparatelor înainte de montaj.

Înainte de alegere trebuie verificată distanța dintre borne, tipul de conexiune și numărul efectiv de module ocupate de aparate. Lungimea potrivită nu garantează singură compatibilitatea dacă geometria bornelor sau configurația fazelor diferă.

Parametri electrici importanți

Busbar Eaton 215641 are tensiune maximă nominală de operare de 500 V și tensiune nominală de ținere la impuls de 4 kV. Curentul condiționat nominal de scurtcircuit Iq este de 25 kA. Acești parametri trebuie interpretați în contextul întregului ansamblu electric și al aparatelor cu care bara este utilizată.

• Număr faze: 2.
• Număr poli: 2.
• Spații modulare: 12.
• Număr aparate compatibile: până la 6.
• Secțiune: 10 mm².
• Curent permanent nominal: 63 A.
• Lungime: 210 mm.
• Conexiune: tip furcă.
• Izolație: da.
• Tensiune maximă nominală de operare: 500 V.
• Tensiune nominală de ținere la impuls: 4 kV.
• Curent condiționat nominal de scurtcircuit: 25 kA.
• Model: EVG-2PHAS/12MODUL.
• Cod Eaton: 215641.

Pentru alte componente destinate tablourilor electrice poți consulta gama de accesorii pentru aparatură modulară. Alte produse ale producătorului sunt disponibile în pagina Eaton.

Erori frecvente

Alegerea barei numai după numărul de module. Două produse de 12 module pot avea alt număr de faze, altă secțiune sau alt tip de conexiune. Pentru EVG-2PHAS/12MODUL trebuie verificată configurația completă: 2 faze, 2 poli, 10 mm² și conexiune tip furcă.

Confundarea celor 12 module cu 12 aparate. Modelul este dimensionat pentru 12 spații modulare și este indicat pentru până la 6 aparate. Numărul efectiv de dispozitive depinde de lățimea modulară și configurația acestora.

Ignorarea tipului de terminal. Conexiunea tip furcă trebuie să fie compatibilă cu bornele aparatelor. O bară cu alt profil de contact nu trebuie considerată înlocuitor direct doar pentru că are aceeași lungime sau același curent nominal.

Alegerea numai după curentul de 63 A. Curentul nominal este doar unul dintre parametri. Trebuie verificate și configurația pe faze, tensiunea, secțiunea, tipul aparatelor și compatibilitatea mecanică.

Întrebări frecvente

Ce este un busbar Eaton de 2 faze?

Un busbar Eaton de 2 faze este o bară de distribuție utilizată pentru realizarea alimentării comune între aparate modulare compatibile. EVG-2PHAS/12MODUL are 2 faze, 2 poli și 12 spații modulare, iar configurația sa trebuie să corespundă schemei electrice și bornelor aparatelor instalate.

Câte aparate pot fi conectate la EVG-2PHAS/12MODUL?

Eaton EVG-2PHAS/12MODUL este declarat potrivit pentru până la 6 aparate. Bara acoperă 12 spații modulare, dar numărul de aparate și numărul de module nu sunt același lucru. Configurația finală depinde de lățimea și tipul dispozitivelor montate în tablou.

Ce înseamnă secțiunea de 10 mm²?

Secțiunea de 10 mm² reprezintă secțiunea conductoare a barei Eaton EVG-2PHAS/12MODUL. Modelul are un curent permanent nominal de 63 A, însă dimensionarea întregului ansamblu trebuie făcută luând în calcul și aparatele, conductoarele și condițiile electrice ale instalației.

Ce tip de conexiune are bara Eaton 215641?

Eaton 215641 utilizează conexiune tip furcă. Acest detaliu este esențial pentru compatibilitate, deoarece bara trebuie să se potrivească mecanic în bornele aparatelor utilizate. O bară cu pini sau cu altă geometrie a terminalelor nu este automat compatibilă.

Care este lungimea busbarului Eaton 215641?

Busbar Eaton 215641 are lungimea de 210 mm și acoperă 12 spații modulare. Înainte de montaj trebuie verificată atât lungimea disponibilă în tablou, cât și distanța dintre borne și configurația pe două faze a aparatelor care urmează să fie conectate.
