Busbar Eaton 215643 4 faze 12 module EVG-4PHAS

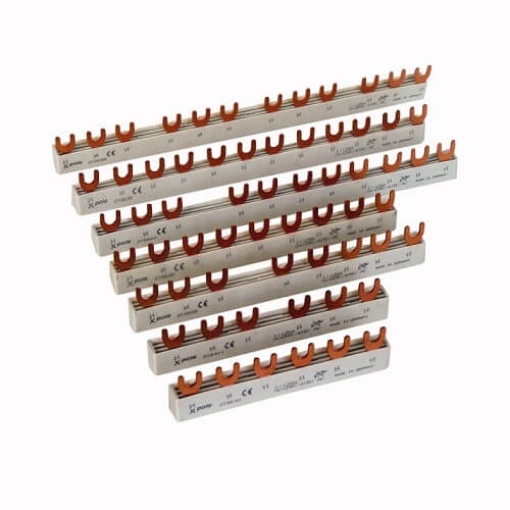

Busbar Eaton EVG-4PHAS/12MODUL este o bară de distribuție cu 4 faze și 4 poli, concepută pentru realizarea alimentării comune între aparate modulare compatibile din tabloul electric. Modelul 215643 acoperă 12 spații modulare, are secțiunea conductoare de 10 mm², curent permanent nominal de 63 A și conexiune tip furcă.

Distribuție pe 4 faze în 12 spații modulare

EVG-4PHAS/12MODUL distribuie alimentarea printr-o configurație cu 4 faze și 4 poli. Bara acoperă 12 spații modulare și este declarată pentru conectarea a până la 3 aparate compatibile, ceea ce trebuie luat în calcul la proiectarea poziției componentelor în tablou.

Cele 12 module reprezintă lățimea modulară acoperită de bară, nu numărul de aparate care pot fi conectate. În cazul acestui model, configurația pe patru faze determină distribuția contactelor pe lungimea barei, iar numărul de dispozitive compatibile este de până la trei.

Curent nominal de 63 A și secțiune de 10 mm²

Busbar Eaton are o secțiune conductoare de 10 mm² și un curent permanent nominal Iu de 63 A. Acești parametri trebuie corelați cu caracteristicile aparatelor conectate și cu dimensionarea întregului ansamblu electric.

Valoarea de 63 A reprezintă curentul permanent nominal al barei și nu stabilește singură compatibilitatea cu o instalație. Trebuie verificate simultan configurația pe faze, tensiunea de lucru, tipul bornelor, aparatele utilizate și condițiile electrice ale tabloului.

Conexiune tip furcă

EVG-4PHAS/12MODUL folosește contacte tip furcă. Geometria contactelor trebuie să fie compatibilă cu bornele aparatelor modulare utilizate. O bară cu pini sau cu alt profil de conectare nu este automat interschimbabilă, chiar dacă are aceeași lungime sau același curent nominal.

Busbarul este izolat, iar partea conductoare este integrată în corpul izolator al produsului. Compatibilitatea electrică și mecanică a conexiunilor trebuie verificată înainte de montaj, deoarece bara face parte din ansamblul de distribuție al tabloului.

Pentru ce aparate este destinat

Busbar Eaton EVG-4PHAS/12MODUL este destinat aparatajului modular compatibil. Datele tehnice ale gamei îl încadrează ca accesoriu pentru disjunctoare automate, întreruptoare diferențiale și aparate combinate diferențiale cu protecție la supracurent, atunci când configurația bornelor corespunde barei.

Modelul este declarat potrivit și pentru dispozitive cu conductor N. Compatibilitatea nu trebuie însă dedusă numai din numărul de poli: tipul bornelor, distanța dintre contacte și configurația aparatului trebuie să corespundă modelului EVG-4PHAS/12MODUL.

Lungime de 21 cm și parametri electrici

Bara are lungimea de 21 cm și acoperă 12 spații modulare. Aceste dimensiuni permit verificarea spațiului necesar în tablou și a poziționării aparatelor înainte de instalare.

Tensiunea maximă nominală de operare este de 500 V, tensiunea nominală de ținere la impuls este de 4 kV, iar curentul condiționat nominal de scurtcircuit Iq este de 25 kA. Parametrii trebuie interpretați în raport cu întregul ansamblu și cu aparatele conectate, nu izolat.

Ce verifici înainte de alegere

Busbar Eaton trebuie ales după configurația completă a tabloului, nu doar după numărul de module. Pentru modelul 215643 verifică dacă sunt necesare 4 faze, 4 poli, 12 spații modulare, conexiune tip furcă și secțiune de 10 mm².

• Număr faze: 4.
• Număr poli: 4.
• Spații modulare: 12.
• Număr aparate: până la 3.
• Secțiune: 10 mm².
• Curent permanent nominal: 63 A.
• Conexiune: tip furcă.
• Lungime: 210 mm.
• Izolație: da.
• Tensiune maximă de operare: 500 V.
• Tensiune de ținere la impuls: 4 kV.
• Curent condiționat de scurtcircuit: 25 kA.
• Model: EVG-4PHAS/12MODUL.
• Cod Eaton: 215643.

Pentru alte componente de conectare și distribuție poți consulta gama de accesorii pentru aparatură modulară. Alte produse ale producătorului sunt disponibile în pagina Eaton.

Erori frecvente

Confundarea celor 12 module cu 12 aparate. EVG-4PHAS/12MODUL acoperă 12 spații modulare, dar este declarat pentru până la 3 aparate. Numărul de module și numărul de dispozitive sunt două caracteristici diferite.

Alegerea barei numai după lungime. Două busbaruri de dimensiuni apropiate pot avea alt număr de faze, alt profil al contactelor sau altă secțiune. Lungimea de 210 mm nu garantează singură compatibilitatea.

Ignorarea conexiunii tip furcă. Profilul contactului trebuie să se potrivească bornelor aparatelor. O variantă cu pin sau cu altă geometrie nu este un înlocuitor direct pentru EVG-4PHAS/12MODUL.

Confundarea unei bare cu 4 faze cu o variantă de 3 faze. Configurația fazelor determină succesiunea contactelor și aparatele care pot fi alimentate. Bara trebuie aleasă conform schemei electrice a tabloului.

Întrebări frecvente

Ce este Busbar Eaton EVG-4PHAS/12MODUL?

Busbar Eaton EVG-4PHAS/12MODUL este o bară de distribuție cu 4 faze și 4 poli pentru aparataj modular compatibil. Modelul 215643 acoperă 12 spații modulare, are secțiune de 10 mm², curent permanent nominal de 63 A și contacte tip furcă.

Câte aparate pot fi conectate la bara Eaton 215643?

Eaton EVG-4PHAS/12MODUL este declarat pentru până la 3 aparate compatibile. Cele 12 spații modulare reprezintă lățimea totală acoperită de bară și nu trebuie interpretate ca posibilitatea de a conecta 12 dispozitive separate.

Ce înseamnă conexiune tip furcă?

Conexiunea tip furcă descrie forma contactelor electrice ale barei Eaton 215643. Acestea trebuie să se potrivească bornelor aparatelor utilizate. Compatibilitatea mecanică trebuie verificată înainte de montaj, deoarece o bară cu alt profil de contact nu este automat interschimbabilă.

Ce curent nominal are EVG-4PHAS/12MODUL?

Eaton EVG-4PHAS/12MODUL are un curent permanent nominal de 63 A și o secțiune de 10 mm². Valoarea trebuie analizată împreună cu aparatele conectate, tensiunea de lucru și dimensionarea generală a tabloului electric.

Care este diferența dintre 4 faze și 12 module?

Cele 4 faze descriu configurația electrică a barei, iar cele 12 module descriu lățimea modulară acoperită. Sunt caracteristici independente. Pentru Eaton 215643, acestea se combină într-o bară cu 4 poli, 210 mm lungime și capacitate declarată pentru până la 3 aparate compatibile.
