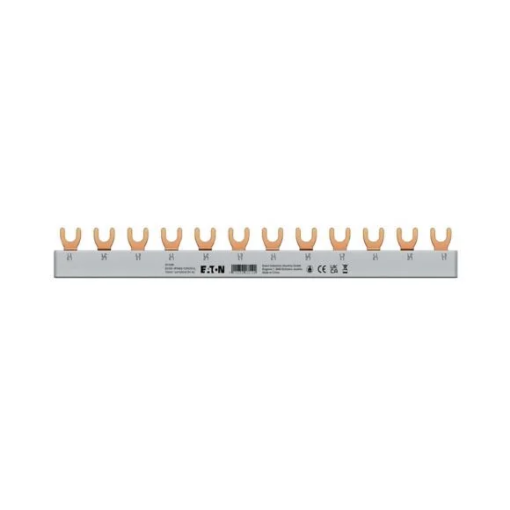

Busbar Eaton EVGK 501069 3 faze 63A 10mmp

Busbar Eaton EVGK-3PHAS/12MODUL este o bară de distribuție trifazată cu contacte tip furcă, destinată realizării conexiunilor comune între aparate modulare compatibile. Modelul 501069 are 3 faze, 12 spații modulare, secțiune de 10 mm² și curent nominal de 63 A. Bara este izolată, are lungimea de 213 mm și poate fi scurtată pentru adaptarea la configurația tabloului.

Când alegi Eaton EVGK-3PHAS/12MODUL

EVGK-3PHAS/12MODUL se alege atunci când tabloul necesită distribuția celor trei faze către aparate modulare compatibile, printr-un busbar cu contacte tip furcă. Modelul este dimensionat pentru 63 A, are 12 poziții modulare și o secțiune conductoare de 10 mm².

Un busbar Eaton trebuie selectat după mai multe criterii simultan: numărul de faze, geometria contactului, pasul modular, curentul nominal și tipul aparatelor care urmează să fie conectate. Faptul că două bare au aceeași lungime sau același curent nominal nu înseamnă că sunt automat compatibile.

Distribuție trifazată pe 12 module

Eaton 501069 este configurat pentru 3 faze și 12 spații modulare. Succesiunea fazelor permite distribuția L1, L2 și L3 către aparatele compatibile din tablou.

Numărul de 12 module descrie lungimea modulară disponibilă a barei, nu numărul de aparate în orice configurație. Eaton indică utilizarea pentru până la 4 dispozitive compatibile, în funcție de lățimea și configurația acestora.

Contacte tip furcă

EVGK-3PHAS/12MODUL utilizează contacte tip furcă. Această geometrie trebuie să corespundă bornelor aparatelor conectate. O bară cu pini nu este automat echivalentă cu una cu furcă, chiar dacă are același număr de faze și același curent nominal.

Înainte de cumpărare trebuie verificat tipul bornelor aparatajului modular. Compatibilitatea mecanică a contactului este la fel de importantă ca valorile electrice.

Curent nominal 63 A și secțiune 10 mm²

Busbar Eaton EVGK-3PHAS/12MODUL are curent nominal de 63 A și secțiune de 10 mm². Acești parametri definesc capacitatea electrică a barei și trebuie corelați cu schema de distribuție și cu protecția instalației.

Valoarea de 63 A nu reprezintă curentul nominal al fiecărui aparat conectat, ci caracteristica nominală a busbarului. Configurația completă a tabloului trebuie dimensionată astfel încât bara și aparatele conectate să funcționeze în limitele prevăzute.

Poate fi scurtat la dimensiunea necesară

Eaton 501069 poate fi tăiat la dimensiunea necesară pentru configurația tabloului. Această caracteristică permite adaptarea unei bare de 12 module atunci când sunt necesare mai puține poziții.

Produsul este furnizat cu capace terminale, importante pentru închiderea corespunzătoare a capătului după configurare. Tăierea trebuie realizată astfel încât geometria, izolarea și distanțele necesare să fie păstrate conform instrucțiunilor de montaj.

Lungime și pas modular

Busbarul are lungime de 213 mm și pas modular de 17,8 mm. Aceste dimensiuni sunt utile atunci când se verifică alinierea cu aparatele din tablou și spațiul disponibil pentru montaj.

Lățimea totală disponibilă trebuie analizată împreună cu poziția bornelor aparatelor. Un busbar de 12 module nu trebuie ales doar după lungime dacă pasul sau tipul contactelor nu corespund echipamentelor montate.

Ce verifici înainte de cumpărare

Busbar Eaton EVGK-3PHAS/12MODUL trebuie verificat după configurația electrică și mecanică a aparatajului pe care urmează să îl conecteze. Compatibilitatea nu trebuie presupusă doar după marca aparatelor.

• Tip produs: busbar / bară de distribuție.
• Număr faze: 3.
• Număr poli: 3P.
• Spații modulare: 12.
• Tip contact: furcă.
• Curent nominal: 63 A.
• Secțiune: 10 mm².
• Lungime: 213 mm.
• Pas modular: 17,8 mm.
• Izolație: da.
• Poate fi scurtat: da.
• Capace terminale: incluse.
• Număr maxim indicat de aparate compatibile: 4.
• Tensiune operațională maximă: 415 V.
• Curent condiționat de scurtcircuit: 25 kA.
• Model: EVGK-3PHAS/12MODUL.
• Cod Eaton: 501069.
• EAN: 9010653035138.

Pentru alte componente de distribuție și conectare poți consulta gama de accesorii pentru aparatură modulară. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea barei doar după curentul de 63 A. Numărul de faze, tipul contactului, pasul și compatibilitatea bornelor trebuie verificate separat. O bară de 63 A cu pini nu este automat echivalentă cu EVGK cu furcă.

Confundarea celor 12 module cu 12 aparate. Cele 12 poziții descriu lungimea modulară a barei. Numărul de aparate compatibile depinde de lățimea și configurația lor; Eaton indică pentru acest model până la 4 dispozitive compatibile.

Presupunerea că orice busbar trifazat Eaton este interschimbabil. Seria, contactele, secțiunea și pasul modular pot diferi. Modelul exact trebuie comparat înainte de înlocuire.

Scurtarea barei fără protejarea corectă a capătului. Modelul poate fi tăiat la dimensiune, dar capătul rezultat trebuie tratat conform instrucțiunilor și protejat cu accesoriile prevăzute.

Întrebări frecvente

Câte faze are Eaton EVGK-3PHAS/12MODUL?

Eaton EVGK-3PHAS/12MODUL este un busbar trifazat, cu 3 faze și 3 poli. Bara distribuie L1, L2 și L3 către aparatele modulare compatibile și are 12 spații modulare disponibile pe lungimea sa.

Câte aparate pot fi conectate la busbarul Eaton 501069?

Eaton indică EVGK-3PHAS/12MODUL ca fiind potrivit pentru până la 4 dispozitive compatibile. Numărul concret depinde de configurația și lățimea aparatelor conectate, astfel că cele 12 module nu trebuie interpretate automat ca 12 aparate.

Busbarul Eaton 501069 poate fi tăiat?

Eaton EVGK-3PHAS/12MODUL poate fi scurtat la dimensiunea necesară. Produsul este furnizat cu capace terminale, iar după adaptare trebuie păstrate condițiile de izolare și montaj prevăzute pentru bara de distribuție.

Ce tip de contacte are Eaton EVGK?

Eaton EVGK-3PHAS/12MODUL utilizează contacte tip furcă. Acest detaliu trebuie verificat în raport cu bornele aparatelor modulare care urmează să fie conectate, deoarece o bară tip furcă nu este automat compatibilă cu aparate proiectate pentru altă geometrie de contact.

Ce înseamnă 10 mm² și 63 A la acest busbar?

10 mm² reprezintă secțiunea conductoare a busbarului, iar 63 A reprezintă curentul său nominal. Cele două caracteristici trebuie corelate cu proiectul electric, protecția instalației și aparatele conectate.
