Busbar Nul Eaton 264913 2P 63A 16mmp 1m

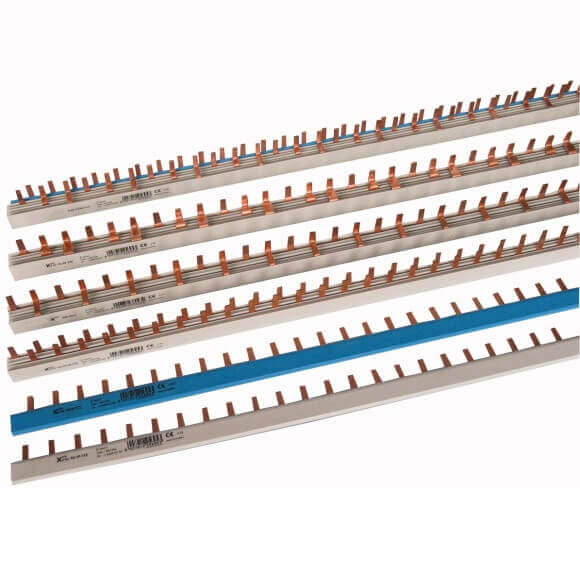

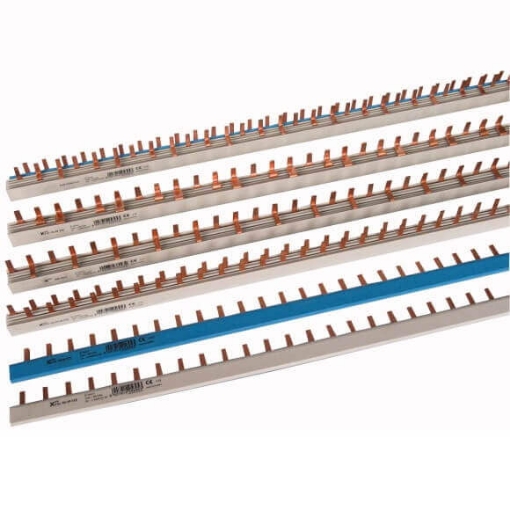

Busbar nul Eaton Z-SV-16/N-1TE este o bară de distribuție albastră destinată conductorului neutru în configurații cu aparataj modular compatibil. Modelul 264913 are secțiune conductoare de 16 mm², curent nominal de 63 A și lungime nominală de 1 metru, fiind prevăzut cu contacte tip pin și izolație pe lungimea barei.

Când alegi Eaton Z-SV-16/N-1TE

Z-SV-16/N-1TE este destinat situațiilor în care aparatele utilizate permit distribuția conductorului N printr-o bară comună compatibilă. Culoarea albastră și identificarea N diferențiază această variantă de barele destinate conductorului de fază.

Alegerea nu trebuie făcută numai după lungimea de 1 metru. Compatibilitatea depinde și de forma contactelor, pasul dintre acestea, configurația aparatelor și poziția bornelor pentru conductorul neutru.

Curent nominal 63 A și secțiune de 16 mm²

Busbar nul Eaton are o secțiune conductoare de 16 mm² și un curent nominal de 63 A. Acești parametri caracterizează bara de distribuție și trebuie corelați cu dimensionarea ansamblului electric și cu aparatele la care este conectată.

Valoarea de 63 A nu înseamnă că toate circuitele conectate trebuie să aibă același curent nominal. Protecția fiecărui circuit se dimensionează separat, iar bara asigură distribuția comună în limitele și configurația pentru care a fost proiectată.

Contacte tip pin și pas de 17,95 mm

Eaton Z-SV-16/N-1TE utilizează contacte tip pin, cu un pas de 17,95 mm. Forma și distanța dintre contacte sunt criterii esențiale pentru montaj, deoarece trebuie să corespundă bornelor aparatelor modulare utilizate.

O bară cu contacte tip furcă nu este automat compatibilă doar pentru că are aceeași secțiune și același curent nominal. La înlocuire trebuie verificat tipul exact al conexiunii și poziția bornelor.

Lungime nominală de 1 metru și debitare la dimensiune

Busbar Eaton 264913 face parte din gama de bare Z-SV de 1 metru și poate fi tăiat la dimensiunea necesară. Lungimea constructivă indicată pentru produs este de aproximativ 1008 mm, ceea ce permite adaptarea la numărul de aparate și la configurația tabloului.

Debitarea trebuie făcută în funcție de poziția contactelor și de lungimea necesară în ansamblu. După adaptare trebuie păstrate condițiile de izolare și protecție cerute pentru instalația electrică.

Bară albastră pentru conductorul neutru

Culoarea albastră și marcajul N identifică această variantă ca bară destinată conductorului neutru. Modelul trebuie utilizat numai cu aparate și configurații în care este prevăzută conectarea printr-o bară N compatibilă.

O bară gri pentru fază din aceeași familie poate avea dimensiuni și caracteristici electrice apropiate, dar nu trebuie confundată cu Z-SV-16/N-1TE. Identificarea după model și codul Eaton reduce riscul selectării variantei greșite.

Ce verifici înainte de cumpărare

Busbar nul Eaton Z-SV-16/N-1TE trebuie ales după tipul bornelor și configurația aparatajului din tablou. Verifică în special compatibilitatea cu bara N, secțiunea, curentul nominal și pasul contactelor.

• Destinație: distribuție conductor neutru N.
• Culoare: albastru.
• Curent nominal: 63 A.
• Secțiune: 16 mm².
• Tip conexiune: pin.
• Pas contacte: 17,95 mm.
• Lungime nominală: 1 m.
• Lungime constructivă: aproximativ 1008 mm.
• Construcție: izolată.
• Debitabilă: da.
• Tensiune operațională maximă: 415 V.
• Model: Z-SV-16/N-1TE.
• Cod Eaton: 264913.
• EAN: 4015082649135.

Pentru alte componente utilizate la conectarea aparatajului modular poți consulta categoria accesorii aparatură modulară. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea barei numai după curentul de 63 A. Curentul nominal nu confirmă compatibilitatea mecanică. Tipul contactelor, pasul și configurația bornelor aparatelor trebuie verificate separat.

Confundarea barei de nul cu o bară de fază. Z-SV-16/N-1TE este varianta albastră destinată conductorului N. Pentru identificare trebuie urmărite atât marcajul N, cât și codul produsului.

Confundarea contactelor tip pin cu cele tip furcă. Cele două profile de conectare sunt diferite. O bară tip furcă nu este un înlocuitor direct dacă bornele aparatelor sunt realizate pentru contacte tip pin.

Tăierea fără raportare la poziția contactelor. Bara poate fi adaptată ca lungime, dar debitarea trebuie făcută ținând cont de pasul contactelor și de configurația efectivă a aparatelor din tablou.

Întrebări frecvente

Ce este busbarul de nul Eaton Z-SV-16/N-1TE?

Eaton Z-SV-16/N-1TE este o bară de distribuție pentru conductorul neutru N. Modelul este albastru, izolat, are secțiunea de 16 mm², curent nominal de 63 A și contacte tip pin, fiind destinat aparatelor modulare compatibile cu sistemul de bară N.

Ce lungime are Eaton 264913?

Eaton 264913 este o bară cu lungime nominală de 1 metru, iar dimensiunea constructivă indicată este de aproximativ 1008 mm. Bara poate fi tăiată la dimensiunea necesară, cu respectarea poziției contactelor și a cerințelor de izolare ale ansamblului.

Ce tip de contacte are busbarul Eaton 264913?

Eaton Z-SV-16/N-1TE are contacte tip pin, dispuse la un pas de 17,95 mm. Tipul contactului trebuie să corespundă bornelor aparatelor din tablou. O bară cu contacte tip furcă nu trebuie considerată automat compatibilă.

Busbarul Eaton Z-SV-16/N-1TE poate fi tăiat?

Eaton Z-SV-16/N-1TE poate fi tăiat la dimensiunea necesară. Adaptarea lungimii trebuie făcută în funcție de numărul și poziția aparatelor, păstrând configurația corectă a contactelor și protecția corespunzătoare a părților conductoare.

Ce înseamnă 16 mm² și 63 A?

16 mm² reprezintă secțiunea conductoare a barei, iar 63 A este curentul nominal al Eaton Z-SV-16/N-1TE. Valorile caracterizează bara de distribuție, dar compatibilitatea finală depinde și de aparatele conectate, borne, configurație și dimensionarea instalației.
