BUSBAR PIN Eaton 264916 1P 13 MODULE 50A Z-SV-10/1P-1TE/13

Ce este busbarul pin Eaton Z-SV-10/1P-1TE/13?

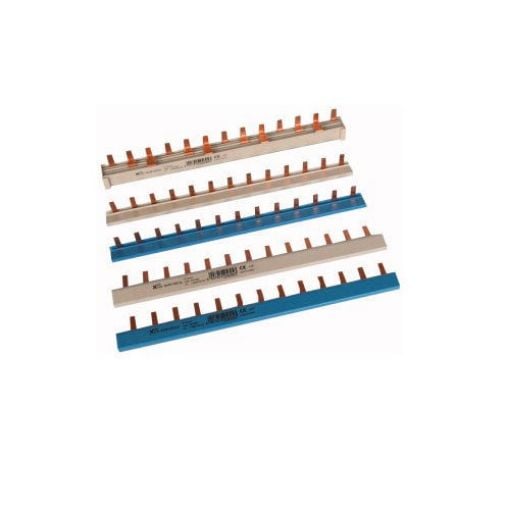

Busbarul pin Eaton Z-SV-10/1P-1TE/13 este o bară colectoare din cupru, cu 1 pol, 13 module și curent nominal de 50 A. Componenta este utilizată pentru conectarea și distribuirea energiei electrice într-un tablou compatibil.

Tipul de utilizare confirmat este rezidențial și comercial. Pagina produsului menționează folosirea într-o locuință sau într-un mediu de afaceri, fără să confirme explicit o aplicație industrială pentru acest model.

Ce rol are într-un tablou electric?

Un busbar pin permite realizarea unei conexiuni comune între mai multe aparate compatibile. Configurația cu 13 module oferă un reper pentru numărul de poziții ocupate sau alimentate, însă compatibilitatea trebuie verificată după forma pinilor și aparatele instalate.

Curentul nominal de 50 A trebuie corelat cu proiectul electric și cu parametrii dispozitivelor conectate. Busbarul nu trebuie confundat cu o siguranță sau cu un aparat care asigură protecția circuitului. Rolul confirmat este distribuirea alimentării între componente compatibile.

Este rezidențial, comercial sau industrial?

Produsul este clasificat pentru utilizare rezidențială și comercială pe baza aplicațiilor menționate în pagina ETBM. Poate fi luat în calcul pentru tablouri electrice din locuințe și spații de afaceri, dacă parametrii instalației corespund modelului.

Utilizarea industrială nu este confirmată explicit. Apartenența la categoria sistemelor de distribuție nu este suficientă pentru a atribui automat o clasificare industrială. Pentru un tablou industrial trebuie verificată documentația tehnică oficială și compatibilitatea cu aparatajul utilizat.

Ce caracteristici ajută la identificarea exactă?

• Marca Eaton și codul de producător 264916 permit identificarea precisă a componentei.
• Modelul Z-SV-10/1P-1TE/13 diferențiază produsul de alte bare Eaton cu altă configurație.
• Configurația cu 1 pol trebuie corelată cu schema electrică și cu aparatele conectate.
• Cele 13 module oferă un criteriu important pentru dimensionarea ansamblului din tablou.
• Curentul nominal de 50 A trebuie comparat cu solicitarea electrică proiectată.
• Construcția din cupru confirmă materialul conductor al barei colectoare.

Ce trebuie verificat înainte de montaj?

Confirmă dacă aparatele din tablou acceptă un busbar pin Eaton cu 1 pol și configurație de 13 module. Verifică forma și distanța dintre pini, poziția bornelor și spațiul disponibil în ansamblu.

Pagina nu indică tensiunea nominală, lungimea totală, secțiunea conductorului, pasul pinilor sau seriile de aparate compatibile. Aceste date sunt necesare pentru verificarea tehnică finală și nu trebuie deduse numai din denumirea produsului.

Cum se compară cu alte bare colectoare?

Comparația trebuie făcută după numărul de poli, numărul de module, curentul nominal, tipul contactelor, lungime, secțiune și compatibilitatea cu aparatajul. Pentru acest produs sunt confirmate 1 pol, 13 module, 50 A și materialul cupru.

O altă bară cu același curent nominal poate avea un număr diferit de poli, alt pas al pinilor sau o configurație incompatibilă. Modelul complet și codul 264916 trebuie verificate înainte de alegere.

Ce afirmații din descriere nu sunt folosite ca specificații?

Pagina conține formulări despre instalare fără cunoștințe tehnice avansate, durabilitate, funcționare optimă și adaptarea numărului de module. Aceste afirmații nu sunt susținute de tabelul tehnic și nu sunt utilizate în această descriere ca date confirmate.

Montajul într-un tablou electric presupune verificarea proiectului și realizarea conexiunilor în condiții corespunzătoare. Pagina nu confirmă faptul că modulele pot fi eliminate individual și nici nu precizează condițiile de debitare sau accesoriile terminale necesare.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și comercial. Utilizarea industrială nu este confirmată explicit.

Câți poli și câte module are?

Busbarul are 1 pol și este configurat pentru 13 module.

Care este curentul nominal?

Curentul nominal confirmat este de 50 A.

Din ce material este realizat?

Tabelul tehnic confirmă materialul cupru.

Cu ce aparate este compatibil?

Pagina nu enumeră seriile compatibile. Compatibilitatea trebuie verificată după modelul Z-SV-10/1P-1TE/13 și codul 264916.

Poate fi scurtat sau separat?

Pagina nu confirmă condițiile de debitare sau separare. Aceste informații trebuie verificate în fișa tehnică oficială.
