Busbar pin Eaton 264917 NUL 50A 10mmp

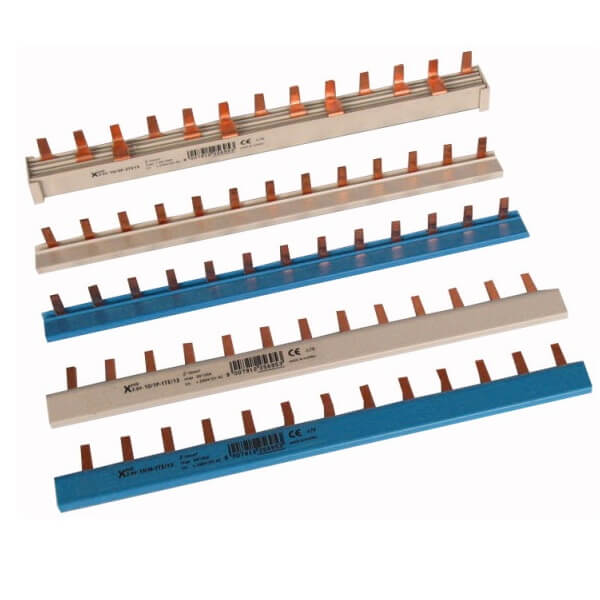

Busbar Eaton Z-SV-10/N-1MU/13 este o bară de distribuție cu contacte tip pin, destinată conductorului neutru N în configurații cu aparataj modular compatibil. Modelul 264917 este albastru, are secțiunea conductoare de 10 mm², curent nominal de 50 A și acoperă 13 spații modulare, fiind conceput pentru realizarea unei distribuții comune a neutrului în tabloul electric.

Când alegi Eaton Z-SV-10/N-1MU/13

Z-SV-10/N-1MU/13 este potrivit atunci când aparatajul utilizat permite conectarea neutrului printr-o bară comună cu contacte tip pin. Culoarea albastră și marcajul N identifică funcția barei, iar cele 13 module definesc lungimea modulară disponibilă pentru conectarea aparatelor compatibile.

Un busbar Eaton trebuie ales după configurația bornelor, pasul contactelor și seria aparatelor, nu doar după curentul nominal. O bară cu contacte tip furcă sau o variantă destinată fazei nu este automat compatibilă, chiar dacă are aceeași secțiune sau aceeași lungime.

Bară pentru conductorul neutru N

Modelul 264917 este varianta albastră destinată conductorului neutru. Această identificare îl diferențiază de varianta gri pentru fază din aceeași familie Z-SV. Alegerea corectă după funcție este importantă atât pentru compatibilitatea cu aparatele, cât și pentru păstrarea unei identificări clare în tablou.

Configurația oficială este monofazată pentru neutru, cu contacte dispuse drept. Din acest motiv, produsul nu trebuie tratat ca o bară 2P doar pe baza unei denumiri comerciale existente sau a structurii URL-ului.

Curent nominal de 50 A și secțiune de 10 mm²

Busbar Eaton Z-SV-10/N-1MU/13 are curent nominal de 50 A și secțiune conductoare de 10 mm². Acești parametri caracterizează bara de distribuție și trebuie corelați cu aparatele conectate și cu dimensionarea generală a tabloului.

Valoarea de 50 A nu înseamnă că toate circuitele conectate trebuie să aibă același curent nominal. Protecția fiecărui circuit se dimensionează separat, iar bara asigură distribuția comună în limitele stabilite pentru produs.

Contacte tip pin și 13 module

Z-SV-10/N-1MU/13 utilizează contacte tip pin și acoperă 13 spații modulare. Această combinație trebuie să corespundă bornelor și poziționării aparatelor din tablou. Cele 13 module descriu lungimea modulară a barei și nu trebuie interpretate automat ca 13 aparate conectabile.

Tipul contactului este un criteriu esențial. Dacă aparatele folosesc borne configurate pentru bară tip furcă, această variantă cu pin nu trebuie considerată un înlocuitor direct.

Lungime de aproximativ 23.3 cm

Busbar Eaton 264917 are o lungime de aproximativ 23.3 cm, corespunzătoare celor 13 poziții modulare. Dimensiunea trebuie verificată față de lățimea și dispunerea aparatelor din tablou înainte de cumpărare.

O bară de aceeași lungime poate avea altă configurație electrică sau alt profil al contactelor. Pentru identificare sigură, modelul complet Z-SV-10/N-1MU/13 și codul Eaton 264917 sunt mai relevante decât lungimea luată separat.

Compatibilitate cu aparataj modular Eaton

Busbar Eaton din seria Z-SV este destinat aparatajului modular compatibil indicat de producător pentru acest sistem. Compatibilitatea trebuie verificată după familia aparatului, poziția bornelor și tipul conexiunii, deoarece simplul fapt că două produse sunt marca Eaton nu garantează montajul direct.

În gama Z-SV există variante pentru fază, neutru, una sau mai multe faze și configurații cu contacte diferite. Codul 264917 identifică în mod specific varianta albastră pentru N, cu 10 mm², 50 A și 13 module.

Ce verifici înainte de cumpărare

Busbar Eaton Z-SV-10/N-1MU/13 trebuie ales după configurația completă a aparatajului din tablou. Verifică în primul rând funcția N, tipul pin, numărul de module și compatibilitatea bornelor.

• Destinație: conductor neutru N.
• Culoare: albastru.
• Configurație: 1 fază, neutru.
• Curent nominal: 50 A.
• Secțiune conductoare: 10 mm².
• Tip contacte: pin.
• Număr module: 13.
• Lungime: aproximativ 23.3 cm.
• Model: Z-SV-10/N-1MU/13.
• Cod Eaton: 264917.
• EAN: 4015082649173.

Pentru alte componente de conectare poți consulta categoria accesorii aparatură modulară. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea barei doar după valoarea de 50 A. Curentul nominal nu confirmă compatibilitatea mecanică. Tipul pin, configurația pentru neutru și numărul de module trebuie verificate separat.

Confundarea barei de nul cu o bară de fază. Modelul 264917 este varianta albastră pentru N. O variantă gri din aceeași familie are altă destinație și alt cod de produs.

Confundarea contactelor tip pin cu cele tip furcă. Cele două profile de conectare sunt diferite și trebuie să corespundă bornelor aparatelor utilizate.

Interpretarea celor 13 module ca 13 aparate. Numărul de module descrie lungimea modulară a barei. Numărul efectiv de aparate depinde de lățimea și configurația acestora.

Întrebări frecvente

Ce este Eaton Z-SV-10/N-1MU/13?

Eaton Z-SV-10/N-1MU/13 este o bară de distribuție cu contacte tip pin pentru conductorul neutru N. Modelul 264917 este albastru, are secțiunea de 10 mm², curent nominal de 50 A și acoperă 13 spații modulare.

Este Eaton 264917 o bară 2P?

Eaton 264917 este identificat oficial ca variantă monofazată albastră pentru neutru N, nu ca bară 2P. Modelul complet este Z-SV-10/N-1MU/13. Pentru selecție este recomandată identificarea după codul Eaton și nomenclatura oficială a modelului.

Ce tip de contacte are busbarul Eaton 264917?

Eaton 264917 utilizează contacte tip pin. Acestea trebuie să corespundă bornelor aparatelor modulare utilizate. O variantă cu contacte tip furcă nu este automat compatibilă chiar dacă are același curent sau aceeași secțiune.

Ce înseamnă 10 mm² și 50 A?

10 mm² reprezintă secțiunea conductoare, iar 50 A este curentul nominal al barei Eaton Z-SV-10/N-1MU/13. Cei doi parametri caracterizează busbarul, însă alegerea finală depinde și de compatibilitatea bornelor și configurația tabloului.

Cât de lung este busbarul Eaton 264917?

Eaton Z-SV-10/N-1MU/13 acoperă 13 module și are o lungime de aproximativ 23.3 cm. Înainte de montaj trebuie verificată dispunerea aparatelor și poziția bornelor, deoarece lungimea singură nu garantează compatibilitatea.
