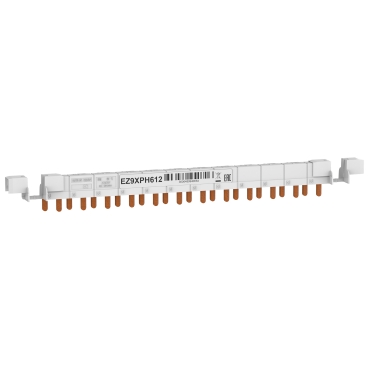

Busbar Schneider Easy9 1P+N 220mm 12 module IP20 EZ9XPH612

Busbarul SCHNEIDER Easy9 EZ9XPH612 este un pieptene de conexiune izolat și tăiabil, în configurație 1P+N, realizat pentru distribuția alimentării către aparate modulare compatibile din gama Easy9 XP. Varianta are lungimea de 220mm, corespunde la 12 module de 18mm și oferă 6 căi N + 1L. Curentul nominal de utilizare este 63A, iar tensiunea nominală de funcționare este 230V AC, 50Hz, Ph/N.

Referința EZ9XPH612 trebuie identificată prin ansamblul caracteristicilor sale: Easy9, 1P+N, 12 module, 220mm și 63A. Pieptenele se montează orizontal, în partea superioară, pe borne tip tunel. Este livrat cu două capete laterale, iar Schneider precizează că acestea sunt obligatorii. Construcția tăiabilă permite adaptarea lungimii, în condițiile prevăzute pentru produs.

Caracteristicile busbarului SCHNEIDER Easy9 EZ9XPH612

Busbarul SCHNEIDER Easy9 EZ9XPH612 este un accesoriu de conectare 1P+N cu descrierea liniilor 1L + N. Pasul de conectare este de 9mm între fază și neutru și de 18mm între faze, iar distanța dintre căi este de 18mm. Aceste dimensiuni sunt relevante pentru compatibilitatea geometrică a pieptenelui cu aparatele pentru care a fost proiectat.

Busbar 1P+N pentru distribuția alimentării

Busbarul Easy9 EZ9XPH612 are configurație 1P+N și linii 1L + N. Rolul său este de accesoriu de conectare pentru aparate modulare compatibile, oferind o bară cu pieptene care distribuie conexiunile fără ca fiecare poziție să fie tratată ca o legătură individuală separată.

Schneider declară pentru această variantă 6 căi N + 1L. Pasul dintre fază și neutru este de 9mm, iar între faze este de 18mm. Distanța dintre căi este, de asemenea, 18mm. Aceste valori diferențiază configurația fizică a produsului și trebuie păstrate atunci când EZ9XPH612 este comparat cu alte bare din categoria de sisteme de distribuție, bare și cleme.

Configurația 1P+N nu trebuie confundată cu variantele de busbar 1P, 2P, 3P sau 4P. Chiar dacă două bare au aceeași lungime sau același număr de module, geometria și configurația conexiunilor pot fi diferite.

12 module de 18mm și lungime de 220mm

Pieptenele SCHNEIDER Easy9 EZ9XPH612 este varianta pentru 12 module de 18mm și are lungimea totală de 220mm. Producătorul exprimă construcția și prin 24 de pași de 9mm pe rând. Cele două valori descriu aceeași lungime modulară din perspective diferite și sunt utile pentru identificarea variantei.

Este important ca „12 module” să nu fie interpretat drept 12 căi identice pentru configurația 1P+N. Fișa tehnică declară separat 12 module de 18mm și 6 căi N + 1L. Prin urmare, numărul de module descrie lungimea modulară, în timp ce numărul de căi descrie configurația de conectare.

În aceeași familie există și busbaruri Easy9 cu alte lungimi modulare. Codul EZ9XPH612 identifică exact versiunea de 12 module, ceea ce reduce riscul de a o confunda cu variantele de 24 sau 48 de module.

Curent nominal 63A la 230V AC

Busbarul SCHNEIDER EZ9XPH612 are curent nominal de utilizare Ie de 63A. Tensiunea nominală de funcționare Ue este de 230V AC, 50Hz, Ph/N. Aceste valori sunt caracteristici electrice ale barei și trebuie verificate împreună cu configurația și compatibilitatea aparatelor conectate.

Tensiunea nominală de izolație Ui este de 500V AC conform IEC 61439-1. Aceasta nu trebuie confundată cu tensiunea nominală de funcționare de 230V AC: Ui descrie tensiunea nominală de izolație, în timp ce Ue reprezintă tensiunea nominală de funcționare declarată pentru produs.

Schneider indică pentru produs standardele IEC 60439-1 și IEC 60664, precum și gradul de poluare 2. Rezistența la foc declarată este de 850°C timp de 30s conform IEC 60695-2-1.

Pieptene izolat și tăiabil

EZ9XPH612 este o bară cu pieptene izolată și tăiabilă. Această construcție permite adaptarea fizică a barei, fără a schimba însă cerințele de compatibilitate ale produsului. Schneider precizează că dinții neutilizați pot fi izolați cu capace pentru dinți disponibile ca accesorii.

Produsul este furnizat cu două capete laterale. Producătorul precizează explicit că aceste capete sunt obligatorii. Această informație este relevantă mai ales în cazul unei bare tăiabile, deoarece configurația finală trebuie să păstreze elementele de izolare prevăzute pentru sistem.

În locul presupunerii că orice pieptene cu același pas poate fi utilizat, compatibilitatea trebuie verificată după familia de aparate indicată de producător. Pentru EZ9XPH612, Schneider declară compatibilitatea cu gama Easy9 XP.

Montaj orizontal pe borne tip tunel

Busbarul SCHNEIDER Easy9 EZ9XPH612 este prevăzut pentru montaj orizontal, în partea superioară a aparatelor, pe borne tip tunel. Tipul conectorului este cu dinte. Aceste caracteristici fac parte din compatibilitatea mecanică și electrică a accesoriului și nu trebuie deduse doar din lungimea barei.

Poziția de montare este relevantă atunci când produsul este comparat cu alte accesorii pentru aparatură modulară. O bară cu alt tip de conector, alt pas sau altă poziție de montaj nu trebuie considerată automat echivalentă cu EZ9XPH612.

Culoarea declarată este gri deschis RAL 7035. Pentru identificarea altor produse și accesorii ale producătorului poate fi consultată gama SCHNEIDER, păstrând însă verificarea compatibilității la nivelul fiecărei referințe.

Ce trebuie verificat înainte de alegerea EZ9XPH612?

Busbarul EZ9XPH612 trebuie ales după configurație, compatibilitate, lungime modulară și caracteristicile electrice. Pentru această referință, configurația este 1P+N, compatibilitatea declarată este Easy9 XP, lungimea este de 12 module de 18mm, iar curentul nominal este de 63A la o tensiune nominală de funcționare de 230V AC.

Trebuie verificată și geometria conexiunilor: 9mm între fază și neutru, 18mm între faze și 18mm între căi. Aceste valori sunt mai relevante pentru compatibilitate decât simpla asemănare vizuală cu o altă bară cu pieptene.

Referința EZ9XPH612 oferă cea mai sigură identificare a variantei atunci când există mai multe busbaruri Easy9. Codurile apropiate pot corespunde altor lungimi modulare, iar produsele din alte game Schneider pot avea configurații și caracteristici diferite.

Erori frecvente la alegerea unui busbar 1P+N

Confundarea celor 12 module cu numărul de căi

EZ9XPH612 are lungime de 12 module de 18mm, însă producătorul declară separat 6 căi N + 1L. Numărul de module exprimă lungimea modulară și nu trebuie folosit ca substitut pentru numărul de căi.

Alegerea barei numai după lungimea de 220mm

Lungimea nu confirmă singură compatibilitatea. Trebuie verificate configurația 1P+N, pasul conexiunilor, tipul conectorului, poziția de montare și familia de aparate compatibilă.

Presupunerea compatibilității cu orice aparat modular

Pentru EZ9XPH612, compatibilitatea declarată de Schneider este cu gama Easy9 XP. Faptul că un alt aparat este modular sau are dimensiuni apropiate nu confirmă automat compatibilitatea cu acest pieptene.

Omiterea elementelor de izolare ale barei

Schneider livrează produsul cu două capete laterale și precizează că acestea sunt obligatorii. Pentru dinții neutilizați sunt disponibile capace de izolare dedicate ca accesorii.

Întrebări frecvente

Ce este busbarul SCHNEIDER Easy9 EZ9XPH612?

EZ9XPH612 este un pieptene izolat și tăiabil 1P+N pentru conectarea aparatelor compatibile Easy9 XP. Varianta are 12 module de 18mm și lungimea de 220mm.

Ce curent nominal are EZ9XPH612?

Curentul nominal de utilizare Ie este de 63A. Tensiunea nominală de funcționare este de 230V AC, 50Hz, Ph/N.

Câte căi are busbarul Easy9 EZ9XPH612?

Schneider declară 6 căi N + 1L. Produsul are configurație 1P+N și o lungime corespunzătoare la 12 module de 18mm.

Busbarul EZ9XPH612 poate fi tăiat?

Da, producătorul definește bara cu pieptene ca fiind tăiabilă. Produsul este livrat cu două capete laterale obligatorii, iar pentru dinții neutilizați sunt disponibile capace de izolare ca accesorii.

Cu ce gamă este compatibil EZ9XPH612?

Compatibilitatea declarată de Schneider este Easy9 XP. Montajul este orizontal, în partea superioară, pe borne tip tunel, iar conectorul este de tip dinte.
