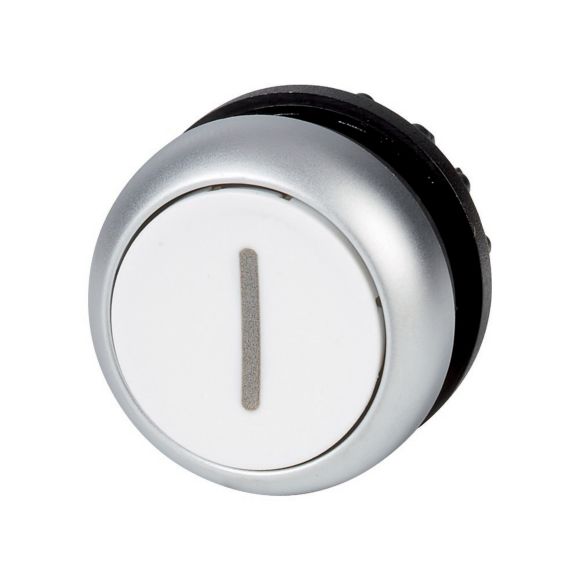

Buton comanda Eaton 216611 eticheta X1 M22-D-W-X1

Butonul de comandă Eaton M22-D-W-X1 este un actuator din gama RMQ-Titan destinat comenzilor manuale din tablouri electrice, pupitre de comandă și sisteme de automatizare industrială. Acesta are acționare momentană cu revenire, culoare albă și marcaj frontal „I”, fiind utilizat pentru funcții de pornire sau activare în instalații electrice și echipamente industriale.

Ce este butonul de comandă Eaton M22-D-W-X1?

M22-D-W-X1 reprezintă elementul frontal al unui buton de comandă modular din seria Eaton RMQ-Titan. Produsul este proiectat pentru montaj într-un decupaj standard de 22,5 mm și se utilizează împreună cu blocuri de contacte compatibile, care se achiziționează separat în funcție de aplicație.

Actuatorul are construcție plană, culoare albă, simbol frontal „I” și funcție de revenire automată, fiind destinat comenzilor momentane. Rama frontală cu finisaj titan oferă compatibilitate estetică și funcțională cu întreaga gamă RMQ-Titan.

Unde poate fi utilizat?

Butonul Eaton M22-D-W-X1 este recomandat pentru tablouri electrice, panouri de automatizare, utilaje industriale, instalații HVAC, linii de producție și sisteme de comandă unde este necesară acționarea manuală a echipamentelor electrice.

Compatibilitatea cu sistemul SmartWire-DT și cu accesoriile RMQ-Titan permite integrarea atât în instalații convenționale, cât și în soluții moderne de automatizare industrială.

Ce diferențiatori oferă acest model Eaton?

Principalul avantaj al modelului M22-D-W-X1 îl reprezintă construcția modulară, care permite configurarea butonului în funcție de aplicație prin alegerea contactelor auxiliare potrivite. Acționarea momentană cu revenire și marcajul frontal „I” facilitează identificarea rapidă a funcției de comandă.

Produsul oferă grad de protecție frontal IP66, IP67 și IP69K, fiind potrivit pentru utilizarea în medii industriale solicitante. Durata de viață mecanică depășește 5 milioane de acționări, iar intervalul de temperatură de funcționare este cuprins între -25°C și +70°C. Dimensiunile exterioare sunt de aproximativ 3 cm lungime, 3 cm lățime și 3 cm înălțime.

Ce avantaje oferă în utilizare?

• Acționare momentană cu revenire automată.
• Marcaj frontal „I” pentru identificarea funcției.
• Culoare albă și design frontal plat.
• Montaj standard în decupaj de 22,5 mm.
• Compatibil cu blocurile de contacte Eaton RMQ-Titan.
• Grad de protecție frontal IP66, IP67 și IP69K.
• Durată de viață mecanică de peste 5 milioane de acționări.
• Compatibil cu sistemul SmartWire-DT.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu blocurile de contacte și accesoriile RMQ-Titan necesare aplicației, precum și diametrul standard de montaj de 22,5 mm. Pentru funcționarea corectă trebuie respectate instrucțiunile producătorului privind configurarea ansamblului de comandă.

Întrebări frecvente

Produsul include contactele electrice?

Nu. Acest model reprezintă doar actuatorul frontal, iar blocurile de contacte se comandă separat.

Ce semnifică marcajul „I”?

Marcajul „I” este utilizat în mod uzual pentru funcția de pornire sau activare a unui echipament electric.

Ce tip de comandă utilizează?

Butonul are acționare momentană cu revenire automată și revine în poziția inițială după eliberare.

În ce aplicații este recomandat?

Este utilizat în tablouri electrice, panouri de automatizare, utilaje industriale și sisteme de comandă unde este necesară o comandă manuală de tip Start.

Butonul de comandă Eaton M22-D-W-X1 oferă o soluție modulară pentru comenzile manuale din instalațiile electrice și de automatizare. Compatibilitatea cu gama RMQ-Titan, montajul standard de 22,5 mm, protecția frontală IP66/IP67/IP69K și durata mare de viață mecanică îl recomandă pentru aplicații industriale și comerciale unde sunt necesare fiabilitate și flexibilitate în configurare.
