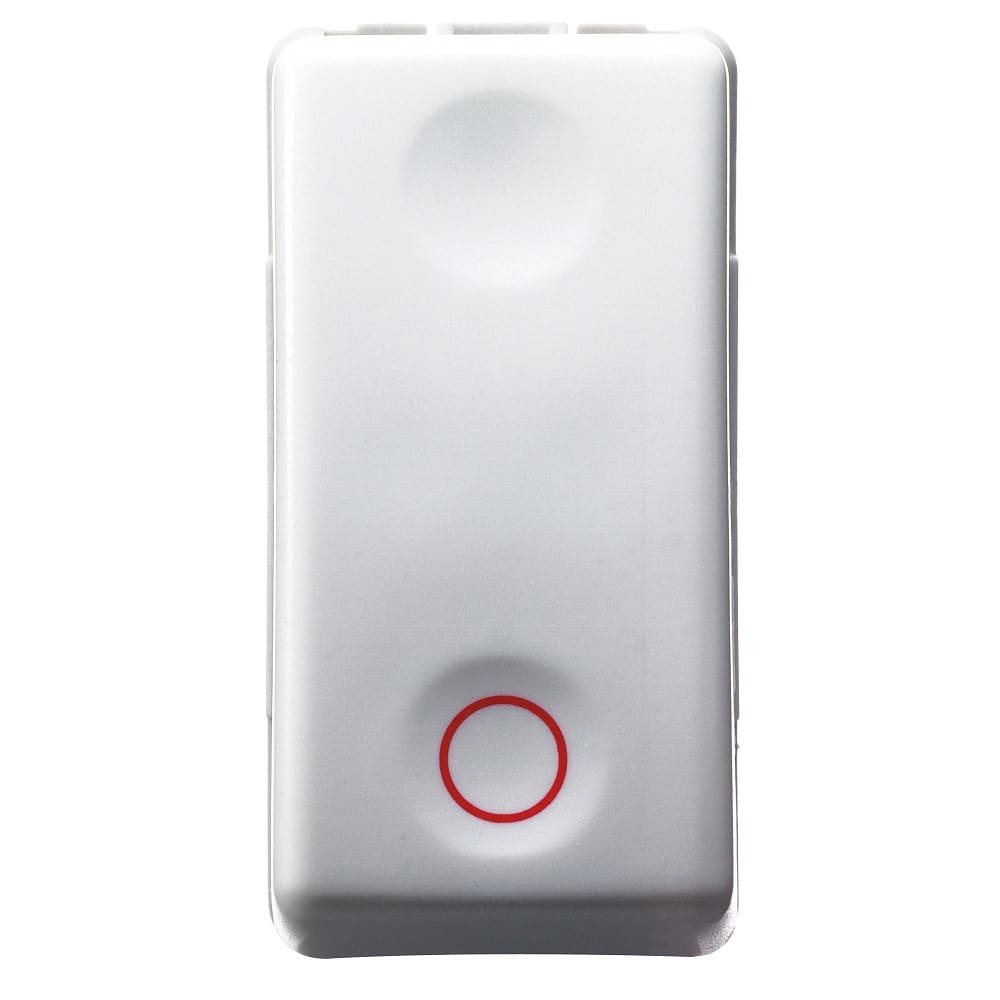

Buton comanda GEWISS System GW20519 1P NC 10A alb

Butonul de comandă GEWISS System GW20519 este un mecanism modular de 1 modul, cu contact 1P normal închis (NC), curent nominal de 10A și tensiune de 250V AC. Este realizat din tehnopolimer alb, are simbol cerc și face parte din gama System White. Este potrivit atunci când configurația electrică necesită explicit un buton cu contact NC, acesta fiind criteriul care îl diferențiază cel mai clar de variantele similare cu contact normal deschis.

Formatul de 1 modul permite integrarea sa în configurații GEWISS System compatibile, alături de suportul, rama și celelalte mecanisme stabilite pentru punctul de comandă. Înainte de alegere trebuie verificat în primul rând tipul contactului: GW20519 este NC, nu NO.

Contact NC: diferența care contează la GW20519

GW20519 utilizează un contact 1P NC, adică normal închis. Această caracteristică trebuie verificată înaintea numărului de module sau a culorii, deoarece determină dacă mecanismul corespunde schemei electrice în care urmează să fie utilizat.

În aceeași familie GEWISS System există și butoane de comandă cu contact NO. De exemplu, GW20510 este varianta 1P NO de 10A, în timp ce GW20519 este varianta 1P NC de 10A. Cele două produse pot părea apropiate ca formă și dimensiune, dar contactele lor sunt diferite și nu trebuie considerate echivalente.

Dacă proiectul specifică un contact normal închis, GW20519 este varianta care trebuie urmărită. Dacă schema cere un contact normal deschis, trebuie selectat codul corespunzător acelei configurații.

1 modul pentru configurații GEWISS System

Butonul ocupă 1 modul GEWISS System. Dimensiunea compactă permite includerea sa într-un ansamblu modular împreună cu alte mecanisme compatibile, în limita capacității suportului și a ramei utilizate.

Pentru configurarea unui punct complet, numărul total de module ocupate de toate mecanismele trebuie corelat cu suportul și rama. Faptul că GW20519 ocupă un singur modul nu înseamnă că poate fi montat independent de restul sistemului de instalare.

Pentru suporturi, rame, prize și alte mecanisme din aceeași familie poți consulta gama GEWISS System.

10A la 250V AC

GW20519 are curent nominal de 10A și tensiune nominală de 250V AC. Aceste valori fac parte din identificarea exactă a mecanismului și trebuie respectate atunci când produsul este inclus într-o configurație electrică.

Valoarea de 10A nu trebuie folosită singură pentru a decide dacă produsul este potrivit. Mai important este ca schema să necesite un buton de comandă cu contact 1P NC și ca instalația să respecte caracteristicile declarate pentru produs.

GEWISS declară conformitatea cu standardul EN 60669-1 și o durată de funcționare de 40.000 de schimbări de poziție în condițiile de test specificate de producător.

Alb și simbol cerc pentru identificare vizuală

Butonul este realizat din tehnopolimer alb și face parte din gama System White. Suprafața albă permite integrarea într-o configurație în care celelalte mecanisme și elemente decorative folosesc același finisaj.

GW20519 are simbol cerc pe tastă. Acest detaliu îl ajută să fie diferențiat vizual de alte butoane System care folosesc simboluri pentru lumină, scară, sonerie, sus-jos sau alte funcții.

Culoarea și simbolul sunt utile la identificare, dar nu înlocuiesc verificarea codului produsului și a tipului de contact. Pentru o selecție sigură, reperul rămâne combinația GW20519 + 1P NC + 10A.

Borne cu șurub pentru conectare

GEWISS echipează GW20519 cu borne de cablare cu șurub. Producătorul declară capacitate de strângere pentru conductoare torsadate între 0,75mm² și 2x4mm² și pentru conductoare rigide între 0,5mm² și 2x2,5mm².

Aceste informații sunt utile pentru identificarea configurației mecanismului. Conectarea efectivă trebuie realizată în conformitate cu schema instalației și cu documentația tehnică GEWISS.

GW20519 sau un buton NO?

Aceasta este comparația cea mai importantă înainte de comandă. GW20519 este NC. Un buton precum GW20510 este NO. Diferența nu este una de design, ci de configurație a contactului.

Dacă în lista de materiale apare doar „buton GEWISS System 1 modul 10A”, informația nu este suficientă pentru alegerea codului. Trebuie verificat dacă schema cere NC sau NO.

De aceea, nu aș înlocui GW20519 cu un alt buton de 1 modul doar pentru că are aceeași culoare, același curent nominal sau aparține gamei System.

Când aș alege GW20519

Aș alege acest model atunci când proiectul cere explicit un buton de comandă GEWISS System de 1 modul, cu contact 1P NC, 10A și 250V AC. În această situație, codul GW20519 identifică exact varianta necesară.

Dacă cerința este doar pentru un buton alb de 1 modul, fără precizarea contactului, aș verifica schema înainte de comandă. Familia System conține mai multe variante apropiate ca aspect, iar diferențele dintre NO, NC și alte configurații de contact sunt relevante funcțional.

Pentru alte produse ale producătorului poți consulta și gama GEWISS.

Erori frecvente

Confundarea NC cu NO

GW20519 are contact 1P NC. Nu este echivalent cu un buton 1P NO, chiar dacă ambele variante au 1 modul și 10A.

Alegerea doar după formatul de 1 modul

Numărul de module indică spațiul ocupat în sistem, dar nu definește funcția electrică. Tipul contactului trebuie verificat separat.

Alegerea doar după aspectul alb

Gama System White include numeroase mecanisme cu aspect apropiat. Codul GW20519 și configurația 1P NC sunt reperele corecte pentru identificare.

Întrebări frecvente

Ce tip de contact are GEWISS GW20519?

GW20519 are un contact 1P normal închis, marcat NC, cu curent nominal de 10A.

Câte module ocupă GW20519?

Butonul de comandă GEWISS GW20519 ocupă 1 modul în sistemul modular GEWISS System.

Care este tensiunea nominală?

GW20519 este specificat pentru 250V AC.

Care este diferența dintre GW20519 și GW20510?

GW20519 este varianta cu contact 1P NC, în timp ce GW20510 are contact 1P NO. Ambele sunt butoane de 1 modul și 10A.

Ce simbol are GW20519?

Butonul GEWISS GW20519 este alb și are simbol cerc.
