Buton revenire GEWISS System GW20510 1 modul alb

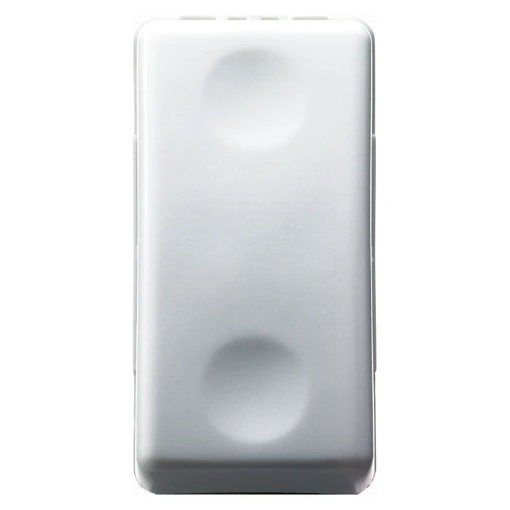

Buton cu revenire GEWISS SYSTEM GW20510 este un mecanism modular de comandă cu contact 1P NO, curent nominal 10A și tensiune nominală 250V AC. Modelul ocupă 1 modul SYSTEM, are tastă neutră fără simbol, finisaj alb și borne cu șurub, fiind parte din gama modulară SYSTEM WHITE.

GW20510 este destinat integrării în configurații realizate cu aparataj GEWISS SYSTEM. Gama permite utilizarea dispozitivelor modulare în soluții cu montaj încastrat, aparent sau în aplicații speciale, în funcție de suporturile, dozele și ramele alese pentru instalație.

Contact 1P NO de 10A pentru comandă momentană

Buton cu revenire GEWISS GW20510 are configurație electrică 1P NO - 10A la 250V AC. Contactul NO este normal deschis, caracteristică ce trebuie verificată în raport cu schema de comandă în care urmează să fie utilizat mecanismul.

Produsul este încadrat de GEWISS în categoria push-button și nu trebuie confundat cu un întrerupător menținut în poziția acționată. Alegerea se face după funcția cerută de circuit, deoarece un buton și un întrerupător pot avea comportamente de comandă diferite chiar dacă au aspect modular asemănător.

Un singur modul în gama GEWISS SYSTEM WHITE

GW20510 ocupă 1 modul SYSTEM, ceea ce permite integrarea sa în combinații modulare compatibile cu gama SYSTEM WHITE. Numărul de module este un criteriu important atunci când se configurează suportul și rama, deoarece spațiul disponibil trebuie să corespundă numărului total de mecanisme instalate.

Finisajul este alb, iar tasta este neutră, fără simbol. Pentru alte configurații din aceeași familie pot exista butoane cu simboluri sau funcții diferite, de aceea codul GW20510 trebuie verificat atunci când este necesară exact varianta neutră 1P NO de 10A.

Borne cu șurub și caracteristici electrice

Buton cu revenire GEWISS GW20510 utilizează borne de conexiune cu șurub. Capacitatea de strângere indicată este de minimum 0,75mm² până la maximum 2x4mm² pentru conductoare flexibile și minimum 0,5mm² până la maximum 2x2,5mm² pentru conductoare rigide.

Rezistența de izolație este mai mare de 5MOhm, iar rezistența la tensiunea de test este de 2000V la 50Hz timp de un minut. Produsul este realizat din tehnopolimer și este specificat conform standardului EN 60669-1.

Durabilitate și comportamentul materialului

Pentru GW20510 este declarată o funcționare prelungită de 40.000 de schimbări de poziție la curent nominal, 250V AC și cosφ 0,6. Valoarea oferă un criteriu tehnic suplimentar pentru compararea mecanismului cu alte variante destinate funcțiilor de comandă.

Testul de termo-presiune cu bilă este specificat la 125°C, iar testul cu fir incandescent la 850°C. Forța de prindere a conductorului în bornă este mai mare de 50N, parametru care caracterizează conexiunea mecanică a conductorului în terminal.

Cum alegi corect GW20510

GW20510 trebuie ales atunci când schema solicită un buton modular cu contact 1P NO, 10A, 250V AC, tastă neutră și ocuparea unui singur modul SYSTEM. Codul produsului este important deoarece în aceeași gamă există variante cu simboluri, semnalizare sau alte configurații de contact.

• Funcția: verifică dacă instalația necesită un buton cu revenire și contact normal deschis.
• Contactul: GW20510 are configurație 1P NO și curent nominal 10A.
• Tensiunea: tensiunea nominală este 250V AC.
• Modularitatea: mecanismul ocupă 1 modul SYSTEM.
• Aspectul: varianta GW20510 este albă, cu tastă neutră și fără simbol.

Pentru realizarea unei configurații complete pot fi consultate prizele și întrerupătoarele modulare GEWISS SYSTEM. Pentru alte mecanisme de comandă există categoria de întrerupătoare GEWISS, iar gama producătorului este disponibilă în pagina GEWISS.

Erori frecvente

Confundarea butonului cu revenire cu un întrerupător clasic. GW20510 este un push-button cu contact 1P NO. Dacă instalația necesită o comandă menținută, alegerea unui buton momentan poate conduce la funcționarea diferită față de cea prevăzută în schemă; verifică tipul contactului înainte de comandă.

Alegerea doar după culoare și numărul de module. Mai multe mecanisme SYSTEM pot fi albe și pot ocupa 1 modul, dar pot avea contacte și funcții diferite. Codul GW20510 identifică varianta neutră 1P NO de 10A la 250V AC.

Ignorarea compatibilității sistemului modular. Un mecanism de 1 modul nu este automat compatibil cu orice suport sau ramă de aparataj. Pentru o configurație corectă trebuie verificată apartenența la gama SYSTEM și compatibilitatea componentelor utilizate în ansamblu.

Întrebări frecvente

Ce este GEWISS GW20510?

GEWISS GW20510 este un buton cu revenire modular din gama SYSTEM WHITE, cu contact 1P NO, curent nominal 10A și tensiune 250V AC. Are tastă neutră fără simbol, culoare albă și ocupă un singur modul SYSTEM.

GW20510 este buton sau întrerupător?

GW20510 este clasificat de producător ca buton de comandă de tip push-button, cu contact 1P NO. Funcția trebuie diferențiată de cea a unui întrerupător cu poziție menținută atunci când se proiectează sau se înlocuiește mecanismul din instalație.

Câte module ocupă GEWISS GW20510?

GEWISS GW20510 ocupă 1 modul SYSTEM. La configurarea aparatajului trebuie verificat numărul total de module al suportului și compatibilitatea celorlalte componente SYSTEM care formează ansamblul.

Ce curent și tensiune are GW20510?

GEWISS GW20510 are contact 1P NO de 10A și tensiune nominală de 250V AC. Acești parametri trebuie corelați cu schema electrică și cu funcția de comandă cerută circuitului înainte de alegerea mecanismului.

Ce tip de borne folosește GW20510?

GW20510 folosește borne cu șurub. Producătorul indică o capacitate de strângere de până la 2x4mm² pentru conductoare flexibile și până la 2x2,5mm² pentru conductoare rigide, în limitele minime specificate pentru fiecare tip de conductor.
