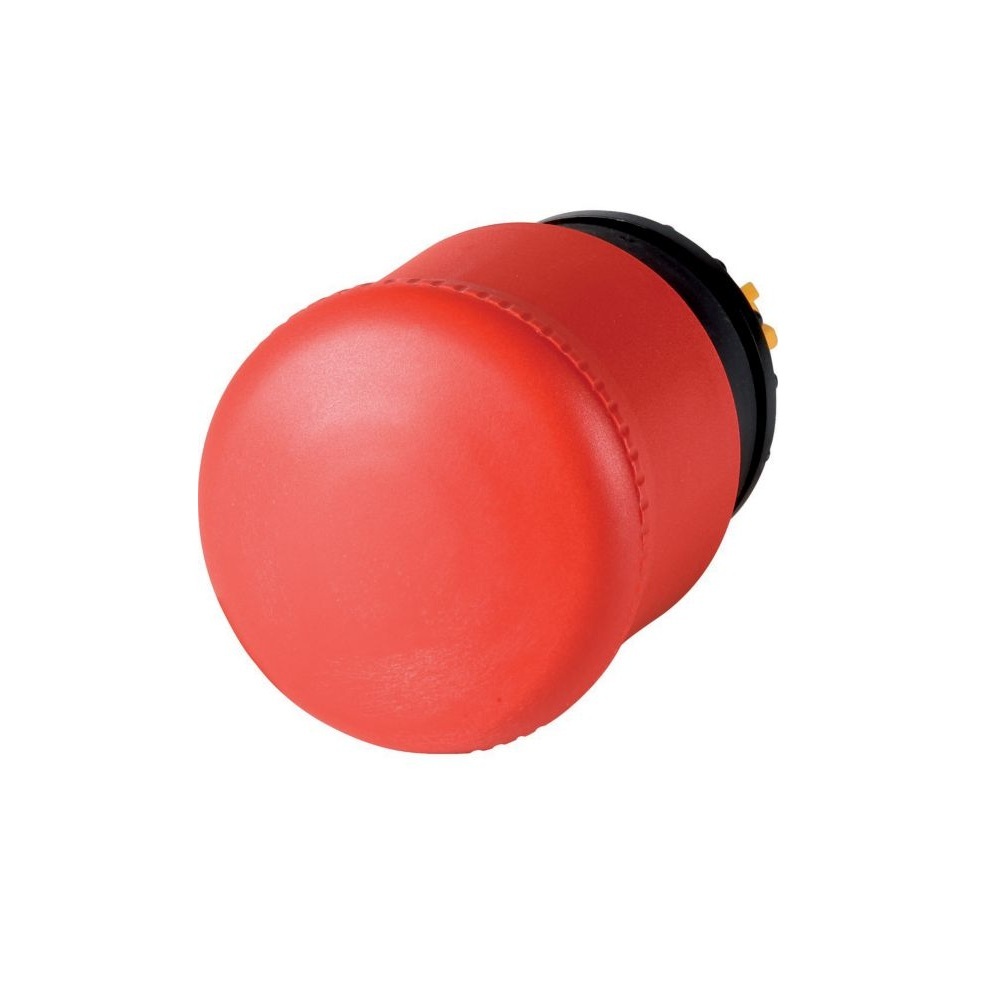

Buton oprire Eaton 216876 de urgenta tip ciuperca Rosu M22-PV

Butonul de oprire de urgență Eaton M22-PV este un element de comandă din gama RMQ-Titan, proiectat pentru oprirea rapidă și sigură a echipamentelor în situații de urgență. Cu actuator tip ciupercă de Ø38 mm, culoare roșie pe fundal galben, funcție de deblocare prin tragere și montaj în orificii de Ø22,5 mm, acesta este destinat aplicațiilor industriale și comerciale unde siguranța operatorilor este prioritară.

Ce este butonul de oprire de urgență Eaton M22-PV?

Eaton M22-PV este un buton de oprire de urgență fără iluminare, conceput pentru integrarea în panouri de comandă, tablouri electrice și utilaje industriale. Acționarea prin apăsare determină blocarea mecanică a butonului, iar revenirea în poziția inițială se realizează prin tragere, conform principiului „pull-to-release”. Produsul respectă cerințele standardelor IEC/EN 60947-5 și recomandările ISO 13850 privind dispozitivele de oprire de urgență.

Elementul frontal este compatibil cu blocurile de contacte auxiliare din seria Eaton M22 și permite configurarea numărului și tipului de contacte în funcție de cerințele aplicației. Pot fi montate până la patru blocuri cu un contact sau două blocuri cu două contacte.

Unde poate fi utilizat?

Butonul este recomandat pentru utilaje industriale, linii automate de producție, panouri de comandă, instalații HVAC, echipamente de proces, benzi transportoare, instalații de distribuție și alte aplicații unde este necesară oprirea imediată a echipamentelor în caz de pericol.

Designul standardizat permite integrarea în majoritatea panourilor de comandă cu orificiu de montaj Ø22,5 mm, fiind compatibil cu sistemul modular Eaton RMQ-Titan.

Ce diferențiatori oferă modelul M22-PV?

Actuatorul tip ciupercă cu diametrul de 38 mm este ușor de identificat și acționat chiar și în situații de urgență. Culoarea roșie pe fundal galben respectă cerințele de identificare pentru dispozitivele de oprire de urgență, iar mecanismul cu blocare și deblocare prin tragere contribuie la prevenirea repornirii accidentale.

Produsul oferă grad de protecție IP66 și IP69 pe partea frontală, rezistență la temperaturi între -25 °C și +70 °C și poate fi montat în orice poziție. Dimensiunile sunt de aproximativ 7 cm înălțime, 3,8 cm lățime și 3,8 cm adâncime, iar greutatea este de aproximativ 0,04 kg.

Seria Eaton RMQ-Titan este proiectată pentru aplicații industriale unde sunt necesare modularitate, rezistență mecanică și compatibilitate cu o gamă extinsă de accesorii și blocuri de contacte.

Construcția modulară permite adaptarea butonului la diferite scheme de comandă fără modificarea elementului frontal, facilitând întreținerea și extinderea instalației.

Ce avantaje oferă în utilizare?

• Buton de oprire de urgență tip ciupercă Ø38 mm.
• Montaj standard în orificiu Ø22,5 mm.
• Deblocare prin tragere (pull-to-release).
• Blocare mecanică la acționare.
• Grad de protecție IP66 și IP69.
• Compatibil cu blocurile de contacte Eaton M22.
• Culoare roșie cu fundal galben conform aplicațiilor de siguranță.
• Conform IEC/EN 60947-5 și ISO 13850.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu blocurile de contacte auxiliare necesare, diametrul orificiului de montaj de 22,5 mm și spațiul disponibil în panoul electric. De asemenea, trebuie verificată schema de comandă și numărul de contacte necesare aplicației.

Montajul trebuie realizat conform documentației tehnice Eaton și cerințelor standardelor IEC/EN 60947-5 și ISO 13850 pentru dispozitivele de oprire de urgență.

Întrebări frecvente

Ce este Eaton M22-PV?

Este un buton de oprire de urgență tip ciupercă din gama RMQ-Titan.

Cum se deblochează după acționare?

Butonul se deblochează prin tragere, conform funcției „pull-to-release”.

Ce diametru are actuatorul?

Actuatorul are diametrul de 38 mm și se montează într-un orificiu de Ø22,5 mm.

Ce grad de protecție oferă?

Pe partea frontală asigură protecție IP66 și IP69.

Include contacte electrice?

Nu. Blocurile de contacte se comandă separat, în funcție de aplicație.

În ce aplicații este recomandat?

Este recomandat pentru utilaje industriale, tablouri electrice, panouri de comandă și instalații unde este necesară oprirea rapidă în situații de urgență.
