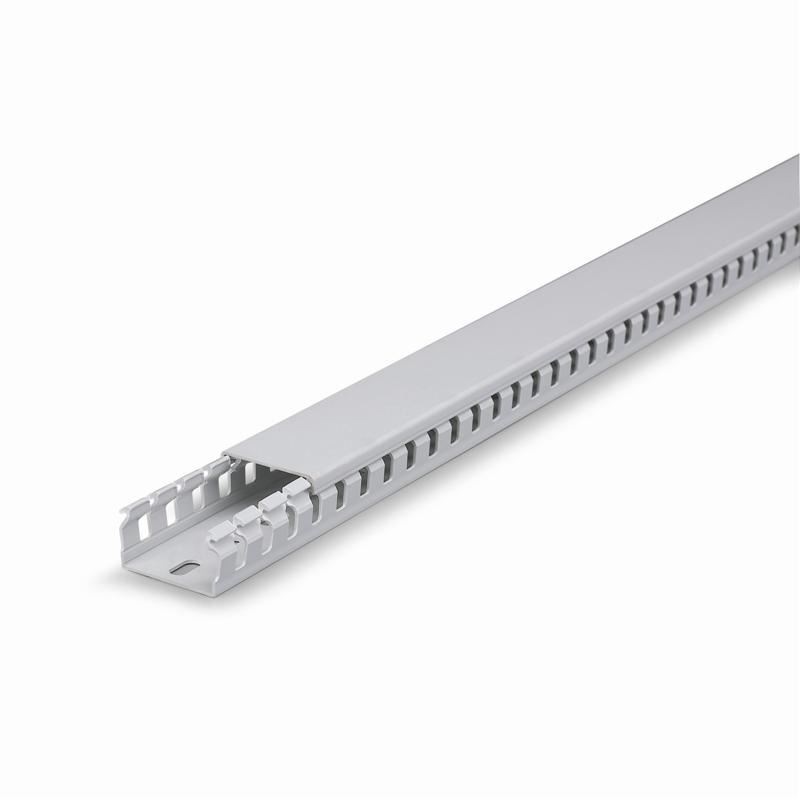

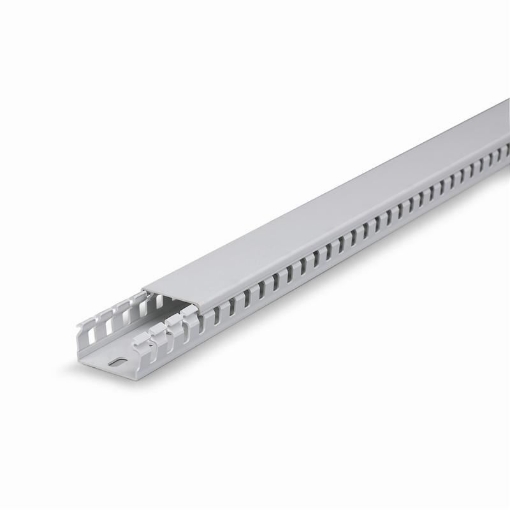

Canalul de cablaj perforat SCAME WADO 874.R0080 este varianta de 100x80mm cu pas redus din seria WADO Slotted Cable. Are un compartiment, înălțime utilă de 68mm și este furnizat în bare cu lungimea standard de 2m. Execuția este gri, iar tensiunea nominală declarată este de 1000V. Pentru această variantă, SCAME indică o temperatură de lucru de -15°C până la +60°C și o configurație a perforației fine de 4/6/4mm.
Dimensiunea de 100x80mm, pasul redus și codul 874.R0080 sunt importante pentru identificarea exactă a produsului. Seria WADO include numeroase canale de cablaj cu aspect asemănător, inclusiv variante cu alte dimensiuni și variante cu pas standard. Din acest motiv, alegerea numai după culoare sau după apartenența la seria WADO nu este suficientă.
Caracteristicile canalului de cablaj SCAME 874.R0080
SCAME încadrează reperul 874.R0080 în seria WADO - Slotted Cable și îl definește drept canal de cablaj perforat. Dimensiunea nominală este de 100x80mm, iar produsul are un singur compartiment. Înălțimea utilă declarată este de 68mm.
Reperul face parte din variantele cu pas redus. Pentru 874.R0080, documentația disponibilă indică perforație fină în configurație 4/6/4mm. Această caracteristică ajută la diferențierea variantei R de canalele WADO cu pas standard care pot avea aceeași dimensiune nominală.
| Caracteristică |
SCAME 874.R0080 |
Ce înseamnă practic |
| Tip produs |
Canal cablaj perforat |
Face parte din gama WADO Slotted Cable. |
| Dimensiuni |
100x80mm |
Identifică dimensiunea nominală a acestei variante. |
| Execuție |
Pas redus |
Diferențiază varianta 874.R0080 de execuțiile cu pas standard. |
| Perforație |
4/6/4mm |
Configurația perforației fine declarată pentru reper. |
| Compartimente |
1 |
Canalul este realizat într-o configurație cu un compartiment. |
| Înălțime utilă |
68mm |
Nu trebuie confundată cu dimensiunea nominală de 80mm. |
| Lungime bară |
2m |
Lungimea standard declarată pentru bară. |
| Tensiune nominală |
1000V |
Valoarea nominală indicată în documentația produsului. |
| Temperatură de lucru |
-15°C / +60°C |
Intervalul de lucru declarat pentru reper. |
| Culoare |
Gri |
Execuția cromatică a variantei 874.R0080. |
Canal cablaj perforat 100x80mm cu pas redus
Dimensiunea nominală a canalului SCAME 874.R0080 este de 100x80mm. Această informație trebuie păstrată distinct de înălțimea utilă de 68mm. Cele două valori nu descriu aceeași caracteristică: 100x80mm identifică dimensiunea nominală a canalului, în timp ce 68mm reprezintă înălțimea utilă declarată de producător.
Un alt element important este execuția cu pas redus. Litera „R” din reper diferențiază această variantă în cadrul familiei WADO, iar documentația produsului indică o perforație fină 4/6/4mm. Astfel, 874.R0080 trebuie tratat ca reper distinct și nu doar ca un canal WADO generic de 100x80mm.
Ce înseamnă perforația 4/6/4mm?
Pentru reperul 874.R0080 este indicată configurația de perforație fină 4/6/4mm. Această geometrie face parte din identificarea variantei cu pas redus și este utilă atunci când produsul este comparat cu alte execuții din aceeași familie.
Caracteristica nu trebuie confundată cu dimensiunea canalului. Valorile 100x80mm descriu dimensiunea nominală, 68mm reprezintă înălțimea utilă, iar 4/6/4mm descrie configurația perforației. Separarea acestor valori evită interpretarea greșită a datelor tehnice.
Un compartiment și înălțime utilă de 68mm
Canalul de cablaj SCAME WADO 874.R0080 este configurat cu un compartiment. Înălțimea utilă declarată este de 68mm, informație relevantă atunci când se compară spațiul interior al produsului cu dimensiunea sa nominală.
Diferența dintre cei 80mm ai dimensiunii nominale și cei 68mm ai înălțimii utile este un exemplu bun pentru motivul pentru care valorile din fișa tehnică nu trebuie folosite interschimbabil. Pentru evaluarea gabaritului se urmărește dimensiunea 100x80mm, iar pentru caracteristica interioară declarată de producător se urmărește valoarea de 68mm.
Bară standard de 2m
SCAME indică pentru seria acestui reper o lungime standard a barei de 2m. Lungimea trebuie diferențiată de modul comercial în care produsul poate fi tarifat sau comandat. Din punct de vedere al identificării tehnice, reperul 874.R0080 corespunde canalului de 100x80mm furnizat în bara standard de 2m.
Această informație este utilă și la compararea cu alte produse deoarece dimensiunea secțiunii și lungimea barei descriu lucruri diferite. Notația 100x80mm nu include lungimea produsului.
Tensiune nominală 1000V și temperatură de lucru -15°C / +60°C
Documentația pentru SCAME 874.R0080 declară o tensiune nominală de 1000V. Aceasta este o caracteristică tehnică a sistemului de canal pentru cablaj și nu trebuie interpretată ca tensiune aplicată canalului în același sens ca în cazul unui aparat electric activ.
Intervalul de temperatură de lucru declarat este de -15°C până la +60°C. Această valoare trebuie păstrată exact pentru reperul 874.R0080 și nu înlocuită cu intervale întâlnite la produse aparent similare.
Varianta gri din seria SCAME WADO
SCAME 874.R0080 este de culoare gri și aparține seriei WADO - Slotted Cable. Seria include canale de cablaj în numeroase dimensiuni, ceea ce permite păstrarea aceluiași tip de produs atunci când necesarul dimensional diferă.
Pentru reperul analizat, dimensiunea este de 100x80mm. În aceeași familie există, de exemplu, variante cu pas redus de 25x80mm, 40x80mm și 60x80mm. Acestea nu trebuie tratate drept același produs: lățimea nominală diferă, chiar dacă înălțimea nominală de 80mm și apartenența la seria WADO sunt comune.
Diferența față de SCAME WADO 60x80mm
Reperul 874.R0080 are dimensiunea nominală de 100x80mm, în timp ce 874.R6080 este varianta cu pas redus de 60x80mm. Ambele fac parte din seria WADO, însă dimensiunea diferită le identifică drept variante distincte.
Același principiu se aplică reperelor 874.R4080 și 874.R2580, care au dimensiuni nominale de 40x80mm, respectiv 25x80mm. Codul producătorului și dimensiunea trebuie verificate împreună atunci când sunt comparate mai multe canale din aceeași familie.
Standarde declarate pentru SCAME 874.R0080
Documentația disponibilă pentru reper indică standardele EN 50085-1 și EN 50085-2-3. Produsul este încadrat de SCAME în familia sistemelor de canal pentru managementul cablurilor.
Aceste referințe completează datele de identificare tehnică. Pentru selecția variantei din gama WADO, informațiile imediat relevante rămân tipul de canal, dimensiunea 100x80mm, execuția cu pas redus, înălțimea utilă de 68mm și codul 874.R0080.
Cum identifici corect SCAME 874.R0080?
Combinația relevantă este canal cablaj perforat + SCAME WADO + 100x80mm + pas redus + 874.R0080. Configurația cu un compartiment, înălțimea utilă de 68mm, bara standard de 2m și perforația 4/6/4mm oferă verificări suplimentare.
Pentru alte dimensiuni și elemente destinate organizării și distribuției pot fi consultate produsele din categoria sisteme distribuție, bare și cleme.
Erori frecvente la alegerea canalului SCAME 874.R0080
Confundarea dimensiunii de 100x80mm cu spațiul util
Dimensiunea nominală este de 100x80mm, în timp ce înălțimea utilă declarată pentru reper este de 68mm. Valorile descriu caracteristici diferite.
Omiterea variantei cu pas redus
SCAME 874.R0080 este o execuție cu pas redus. Această caracteristică face parte din identificarea produsului și nu trebuie eliminată atunci când reperul este comparat cu alte canale WADO.
Confundarea lungimii cu dimensiunea secțiunii
Valorile 100x80mm descriu dimensiunea nominală a canalului. Lungimea standard a barei este separat de 2m.
Identificarea produsului numai după seria WADO
WADO include numeroase dimensiuni și execuții. Pentru acest produs trebuie verificate dimensiunea 100x80mm, pasul redus și codul exact 874.R0080.
Întrebări frecvente despre canalul SCAME 874.R0080
Ce dimensiuni are SCAME 874.R0080?
Canalul de cablaj perforat SCAME WADO 874.R0080 are dimensiunea nominală de 100x80mm.
Ce lungime are bara?
Lungimea standard declarată pentru bară este de 2m.
Ce înălțime utilă are canalul?
Pentru reperul 874.R0080, înălțimea utilă declarată este de 68mm. Aceasta nu trebuie confundată cu dimensiunea nominală de 80mm.
SCAME 874.R0080 este varianta cu pas redus?
Da. Reperul 874.R0080 este varianta WADO de 100x80mm cu pas redus, iar configurația perforației fine este indicată 4/6/4mm.
Care este temperatura de lucru declarată?
Intervalul de temperatură de lucru declarat pentru SCAME 874.R0080 este de -15°C până la +60°C.
