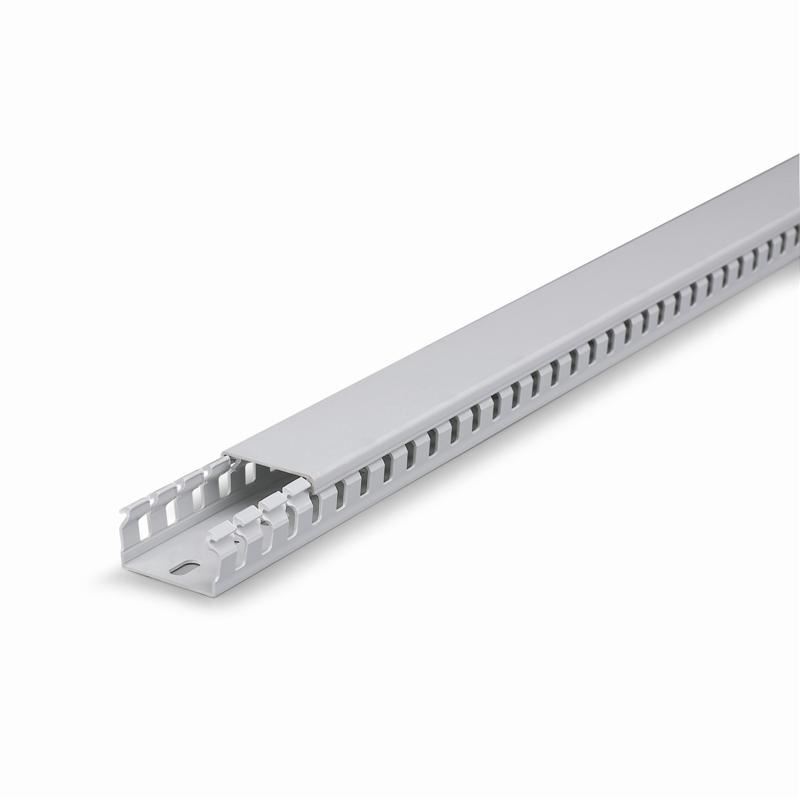

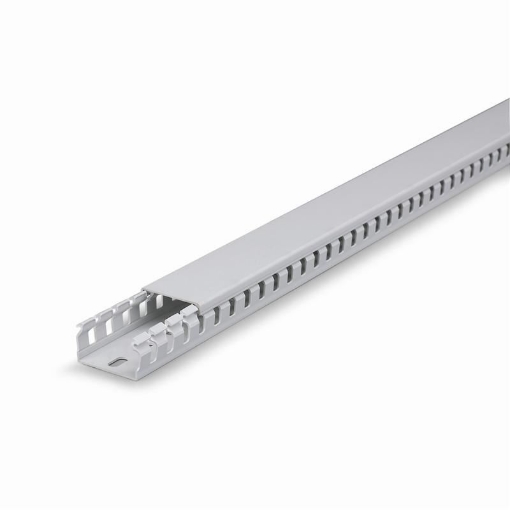

Canalul de cablaj perforat SCAME WADO 874.R2580 este un canal de 25x80mm, cu pas redus, conceput pentru organizarea cablajului în tablouri electrice. Are un compartiment, înălțime utilă de 68mm și este realizat din termoplastic gri. Bara are lungimea de 2m. Pentru acest reper, SCAME declară tensiune nominală de 1000V, rezistență mecanică IK06, temperatură de lucru între -15°C și +60°C și test glow-wire GW 960°C.
Codul 874.R2580 este important pentru identificarea variantei: litera „R” diferențiază execuția cu pas redus de reperul 874.2580 cu aceleași dimensiuni nominale de 25x80mm, dar cu pas standard. Această diferență trebuie urmărită atunci când sunt comparate canale de cablaj din seria SCAME WADO, deoarece dimensiunile exterioare nu identifică singure configurația.
Caracteristicile canalului de cablaj SCAME 874.R2580
Canalul de cablaj perforat SCAME 874.R2580 face parte din seria WADO de canale perforate pentru cablaj. Dimensiunea nominală este de 25x80mm, iar înălțimea utilă interioară indicată de producător este de 68mm. Configurația are un singur compartiment.
Materialul este termoplastic, iar culoarea este gri. Produsul este varianta cu pas redus – „SHORT PITCH” în documentația SCAME. Pentru canalele cu înălțimea de 80mm din această execuție, geometria fantelor este definită de producător prin pasul redus specific seriei.
| Caracteristică |
SCAME 874.R2580 |
Relevanță pentru alegere |
| Tip produs |
Canal cablaj perforat |
Canal cu fante pentru organizarea cablajului în tablouri electrice. |
| Serie |
WADO |
Identifică familia comercială SCAME. |
| Dimensiuni |
25x80mm |
Permit diferențierea de celelalte dimensiuni disponibile în gamă. |
| Tip pas |
Pas redus |
Este diferența importantă dintre 874.R2580 și varianta cu pas standard. |
| Compartimente |
1 |
Definește configurația interioară a canalului. |
| Înălțime utilă |
68mm |
Completează dimensiunea nominală de 25x80mm cu spațiul interior declarat. |
| Material |
Termoplastic gri |
Materialul și culoarea specificate de producător. |
| Rezistență mecanică |
IK06 |
Nivelul de rezistență la impact declarat pentru reper. |
| Temperatură de lucru |
-15°C / +60°C |
Intervalul de temperatură declarat de SCAME. |
| Tensiune nominală |
1000V |
Valoarea nominală specificată în fișa tehnică. |
| Glow-wire |
GW 960°C |
Valoarea testului glow-wire declarată de producător. |
Canal de cablaj perforat 25x80mm pentru tablouri electrice
Seria SCAME WADO include canale perforate destinate instalării în dulapuri și tablouri electrice. Fantele laterale permit distribuirea conductoarelor către aparatele montate în interiorul tabloului, în timp ce canalul grupează cablajul pe traseul stabilit în cadrul ansamblului.
Reperul 874.R2580 are lățimea nominală de 25mm și înălțimea nominală de 80mm. Înălțimea utilă declarată este de 68mm. Aceste valori trebuie diferențiate: 25x80mm reprezintă dimensiunea nominală a canalului, în timp ce 68mm descrie înălțimea utilă interioară.
Ce înseamnă pas redus la SCAME 874.R2580?
Litera R din codul 874.R2580 identifică varianta cu pas redus din familia WADO. Documentația SCAME o numește „SHORT PITCH”. Pentru canalele cu înălțimea de 80mm, producătorul indică pentru această execuție fante cu lățimea de 4mm și o distanță de 6mm între elementele geometriei repetate a canalului.
Acest detaliu este important deoarece SCAME oferă și reperul 874.2580, tot în dimensiunea 25x80mm, dar în execuția cu pas standard. Cele două produse nu trebuie confundate doar pentru că au aceeași secțiune nominală. Dacă proiectul specifică varianta cu pas redus, codul complet 874.R2580 este reperul care trebuie urmărit.
Un compartiment și înălțime utilă de 68mm
Canalul de cablaj SCAME 874.R2580 are un singur compartiment. Această configurație este declarată explicit în fișa tehnică și ajută la diferențierea produsului de sisteme de canalizare cu separatoare sau mai multe compartimente.
Înălțimea utilă de 68mm oferă o informație suplimentară față de dimensiunea exterioară de 25x80mm. Când sunt comparate două canale de cablaj, este util să fie urmărite atât dimensiunile nominale, cât și configurația interioară și tipul pasului, nu doar una dintre valori.
Termoplastic gri, IK06 și GW 960°C
SCAME specifică pentru canalul 874.R2580 un corp din termoplastic gri. Rezistența mecanică declarată este IK06, iar valoarea testului glow-wire este GW 960°C.
Intervalul de temperatură de lucru declarat de producător este de la -15°C la +60°C. Fișa tehnică indică și o tensiune nominală de 1000V. Aceste valori sunt caracteristici tehnice ale reperului și trebuie verificate individual atunci când proiectul impune anumite cerințe pentru sistemul de canalizare.
Canal cu capac și fante pentru distribuirea cablajului
Documentația generală SCAME pentru seria WADO descrie această familie drept canale de cablaj perforate prevăzute cu capac. Geometria cu fante este caracteristică produselor destinate cablajului din tablouri electrice și permite conducerea și distribuirea conductoarelor de-a lungul aparatajului.
Acest rol este mai precis decât formulările generale de tip „canal pentru orice instalație electrică”. SCAME încadrează standardul aplicabil produsului la sistemele de canale perforate destinate instalării în dulapuri și tablouri electrice, ceea ce definește mai clar contextul de utilizare al seriei WADO.
Standarde aplicabile canalului SCAME WADO
Pentru reperul 874.R2580, SCAME declară conformitatea cu EN 50085-1, standardul general pentru sisteme de canale și conducte de cabluri pentru instalații electrice, precum și cu EN 50085-2-3, partea dedicată cerințelor pentru sistemele de canale perforate destinate instalării în dulapuri.
Fișa tehnică indică și Directiva 2014/35/UE privind joasa tensiune. Aceste informații completează identificarea tehnică a produsului și sunt mai relevante pentru acest reper decât afirmațiile comerciale generale despre durabilitate sau utilizare universală.
Cum diferențiezi SCAME 874.R2580 de alte canale WADO?
Pentru identificarea exactă trebuie urmărită combinația canal cablaj perforat + SCAME WADO + 25x80mm + pas redus + 874.R2580. Dimensiunea 25x80mm nu este suficientă singură, deoarece există atât execuția cu pas redus, cât și cea cu pas standard.
În seria WADO există și alte secțiuni, inclusiv 25x30mm, 25x40mm, 25x60mm și dimensiuni cu lățimi mai mari. Alegerea dimensiunii trebuie făcută în funcție de configurația necesară proiectului, fără a transfera automat caracteristicile unui reper către altul.
Pentru compararea cu alte variante pot fi consultate sistemele de distribuție, bare și cleme, unde sunt grupate și celelalte dimensiuni de canal cablaj disponibile.
Erori frecvente la alegerea canalului SCAME 874.R2580
Confundarea variantei 874.R2580 cu 874.2580
Ambele repere au dimensiunea nominală de 25x80mm, dar 874.R2580 este varianta cu pas redus. Reperul fără litera R corespunde execuției cu pas standard. Codul complet trebuie verificat înainte de alegere.
Interpretarea valorii de 68mm ca dimensiune exterioară
Dimensiunea nominală a canalului este 25x80mm. Valoarea de 68mm reprezintă înălțimea utilă declarată de producător și nu înlocuiește înălțimea nominală de 80mm.
Alegerea numai după dimensiunea 25x80mm
Dimensiunea nu identifică singură varianta. Pentru SCAME 874.R2580 trebuie urmărite și pasul redus, unicul compartiment și codul complet al producătorului.
Confundarea canalului de cablaj cu un canal decorativ pentru trasee aparente
SCAME WADO 874.R2580 este un canal perforat pentru cablaj, iar standardul specific declarat de producător vizează canalele perforate destinate instalării în dulapuri și tablouri electrice. Aceasta este încadrarea relevantă pentru produs.
Întrebări frecvente despre canalul SCAME 874.R2580
Ce dimensiuni are canalul de cablaj SCAME 874.R2580?
Canalul de cablaj perforat SCAME WADO 874.R2580 are dimensiunile nominale de 25x80mm și o înălțime utilă declarată de 68mm.
Ce înseamnă litera R din codul 874.R2580?
Reperul 874.R2580 este varianta cu pas redus sau „SHORT PITCH”. SCAME oferă separat și varianta 874.2580 cu pas standard și aceeași dimensiune nominală de 25x80mm.
Ce lungime are canalul SCAME 874.R2580?
Canalul este furnizat în bare de 2m. Pe PDP-ul ETBM, unitatea comercială este metrul liniar, aspect care trebuie diferențiat de lungimea fizică a barei.
Din ce material este realizat canalul?
SCAME 874.R2580 este realizat din termoplastic de culoare gri. Producătorul declară rezistență mecanică IK06 și test glow-wire GW 960°C.
Pentru ce tip de instalație este conceput?
Seria WADO este destinată organizării cablajului în dulapuri și tablouri electrice. Canalul perforat permite conducerea și distribuirea conductoarelor către aparatajul din interiorul ansamblului.
