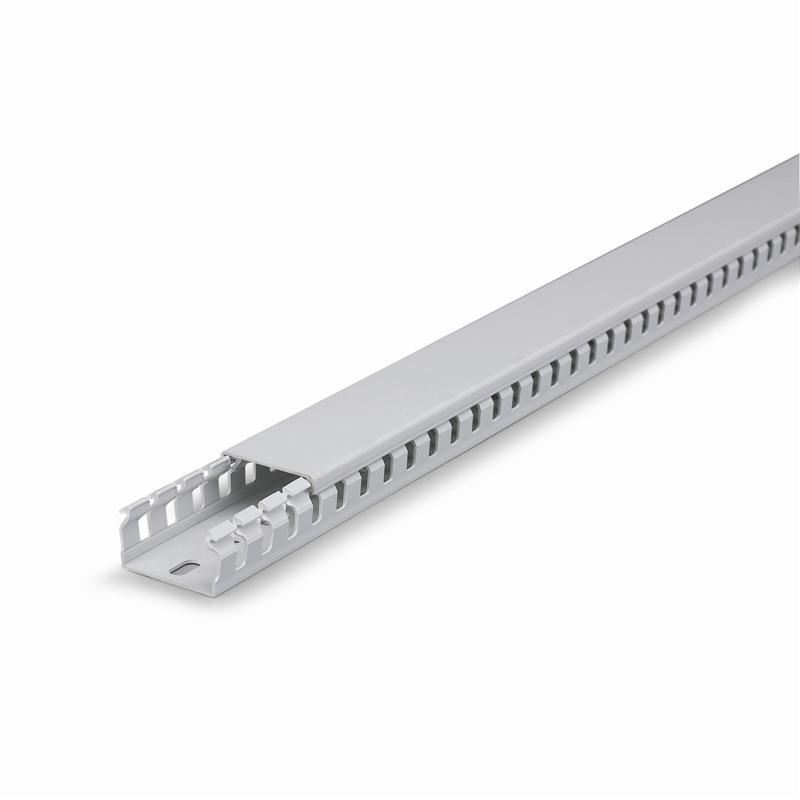

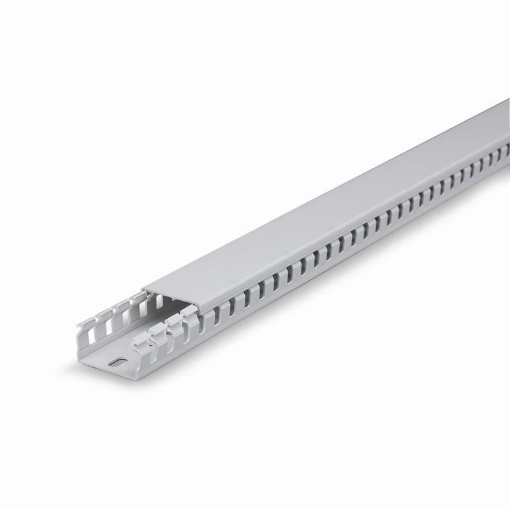

Canalul de cablaj perforat SCAME WADO 874.R4040 este varianta de 40x40mm cu pas redus din seria WADO Slotted Cable. Are un compartiment, înălțime utilă de 30mm și este realizat din termoplastic gri. Producătorul declară o tensiune nominală de 1000V, rezistență mecanică IK06, temperatură de lucru între -15°C și +60°C și test glow-wire GW 960°C. Bara are lungimea standard de 2m.
Pentru identificarea corectă a produsului trebuie urmărite împreună dimensiunea 40x40mm, execuția cu pas redus și codul SCAME 874.R4040. Seria WADO include numeroase canale perforate cu dimensiuni și configurații apropiate, astfel că apartenența la aceeași familie sau aspectul exterior nu sunt suficiente pentru selectarea variantei.
Caracteristicile canalului de cablaj SCAME 874.R4040
SCAME definește reperul 874.R4040 drept slotted cable trunking, adică un canal de cablaj perforat. Produsul aparține seriei comerciale WADO și are dimensiunea nominală de 40x40mm.
Litera R din această familie identifică execuția SHORT PITCH, respectiv varianta cu pas redus. Canalul are un singur compartiment și o înălțime utilă declarată de 30mm. Aceste caracteristici permit diferențierea mai precisă față de alte variante WADO.
| Caracteristică |
SCAME 874.R4040 |
Ce verifici la alegere |
| Tip produs |
Canal cablaj perforat |
Face parte din gama WADO Slotted Cable. |
| Dimensiuni |
40x40mm |
Dimensiunea nominală a variantei. |
| Execuție |
Pas redus |
Diferențiază varianta R în familia WADO. |
| Compartimente |
1 |
Configurația declarată pentru reper. |
| Înălțime utilă |
30mm |
Nu trebuie confundată cu înălțimea nominală de 40mm. |
| Lungime bară |
2m |
Lungimea standard a barei. |
| Material |
Termoplastic gri |
Materialul declarat de SCAME pentru reper. |
| Tensiune nominală |
1000V |
Valoarea nominală din documentația tehnică. |
| Rezistență mecanică |
IK06 |
Clasificarea la impact declarată pentru produs. |
| Temperatură de lucru |
-15°C / +60°C |
Intervalul declarat în fișa tehnică. |
| Glow-wire |
GW 960°C |
Valoarea testului cu fir incandescent. |
Canal cablu perforat 40x40 cu pas redus
Dimensiunea nominală a reperului SCAME 874.R4040 este de 40x40mm. Aceasta este și una dintre formulările după care produsul poate fi identificat comercial ca „canal cablu perforat 40x40”. Pentru identificarea variantei exacte, dimensiunea trebuie însă asociată cu seria WADO, execuția cu pas redus și codul 874.R4040.
Pasul redus este o caracteristică relevantă deoarece seria WADO include execuții diferite. Reperul analizat este declarat explicit de SCAME drept SHORT PITCH. Prin urmare, această informație poate fi utilizată pentru diferențiere fără a deduce caracteristicile altor variante din familie.
40mm dimensiune nominală și 30mm înălțime utilă
Canalul are dimensiunea nominală de 40x40mm, dar înălțimea utilă declarată este de 30mm. Cele două valori nu trebuie folosite interschimbabil.
Valoarea de 40mm face parte din dimensiunea nominală a produsului, în timp ce cei 30mm reprezintă înălțimea utilă indicată de SCAME. Această diferență este importantă atunci când sunt comparate datele tehnice ale mai multor canale de cablaj și când este evaluat spațiul interior declarat de producător.
Un compartiment și bară standard de 2m
SCAME 874.R4040 este realizat într-o configurație cu un singur compartiment. Această informație face parte din specificația reperului și nu trebuie confundată cu numărul de fante sau cu geometria perforațiilor laterale.
Lungimea standard a barei este de 2m. Aceasta reprezintă lungimea fizică a produsului și este separată de dimensiunea nominală de 40x40mm. Pe ETBM, prețul poate fi exprimat raportat la metrul liniar, însă bara fizică este prezentată cu lungimea de 2m.
Termoplastic gri, nu PVC atribuit automat
Fișa tehnică pentru SCAME 874.R4040 declară materialul drept THERMOPLASTIC. Din acest motiv, descrierea produsului folosește termenul „termoplastic” și nu transformă automat materialul în PVC.
Această diferență este importantă pentru consistența datelor. Încadrarea comercială într-o categorie de canale de cablu PVC sau formulările utilizate de comercianți nu înlocuiesc specificația de material furnizată de producător pentru reperul exact.
Rezistență mecanică IK06
Pentru canalul SCAME WADO 874.R4040 este declarată clasa de rezistență mecanică IK06. Valoarea descrie clasificarea la impact a produsului și trebuie păstrată în această formă.
IK06 nu este un grad IP și nu trebuie interpretat drept protecție împotriva apei sau prafului. În cazul acestui canal, fișa tehnică furnizează explicit clasificarea IK, alături de celelalte caracteristici constructive.
Tensiune nominală 1000V
Documentația SCAME indică pentru 874.R4040 o tensiune nominală de 1000V. Această valoare este o caracteristică tehnică a sistemului de canal pentru cablaj.
Canalul este un element pasiv pentru gestionarea cablajului, astfel că valoarea de 1000V nu trebuie prezentată ca o tensiune de alimentare proprie produsului. Ea trebuie păstrată în contextul specificației tehnice declarate pentru sistemul de canal.
Temperatură de lucru între -15°C și +60°C
Intervalul oficial de temperatură de lucru pentru reperul 874.R4040 este de -15°C până la +60°C. Această valoare este confirmată de fișa tehnică a produsului și trebuie preferată informațiilor diferite întâlnite în unele listări comerciale.
Intervalul de temperatură este o caracteristică separată de testul glow-wire. Temperatura maximă de lucru de +60°C nu trebuie confundată cu valoarea de 960°C asociată testului materialului.
Ce reprezintă GW 960°C?
SCAME declară pentru materialul canalului valoarea GW 960°C. GW se referă la testul cu fir incandescent, adică glow-wire, și nu la temperatura normală de funcționare a canalului.
Prin urmare, 960°C nu trebuie descris ca „temperatură de lucru”, „temperatură maximă admisă” sau printr-o afirmație generică de tip „rezistă la foc până la 960°C”. Temperatura de lucru declarată separat pentru produs este -15°C / +60°C.
Diferența față de alte dimensiuni SCAME WADO
Seria WADO cu pas redus include mai multe dimensiuni. Reperul 874.R4040 este varianta de 40x40mm, cu înălțime utilă de 30mm. Alte repere din aceeași familie pot avea aceeași tehnologie constructivă, dar dimensiuni și înălțimi utile diferite.
De exemplu, variantele de 25x80mm, 40x80mm, 60x80mm și 100x80mm analizate în aceeași familie au o înălțime nominală de 80mm și o înălțime utilă declarată de 68mm. Aceste valori nu trebuie transferate reperului 874.R4040, pentru care valoarea corectă este 30mm.
Standarde declarate pentru SCAME 874.R4040
Fișa tehnică indică standardele EN 50085-1 (2005) și EN 50085-2-3 (2010) pentru sistemele de canale destinate instalațiilor electrice și, în particular, pentru canalele perforate destinate instalării în dulapuri.
Este menționată și Directiva europeană 2014/35/UE privind joasa tensiune. Aceste referințe completează datele tehnice ale reperului fără a modifica criteriile principale de identificare: 40x40mm, pas redus și codul SCAME 874.R4040.
Cum identifici corect SCAME 874.R4040?
Combinația relevantă este canal cablaj perforat + SCAME WADO + 40x40mm + pas redus + 874.R4040. Înălțimea utilă de 30mm, configurația cu un compartiment, IK06 și lungimea standard de 2m oferă verificări suplimentare.
Pentru alte dimensiuni și componente din aceeași zonă de utilizare pot fi consultate produsele din categoria sisteme distribuție, bare și cleme. La compararea variantelor WADO, dimensiunea și reperul producătorului trebuie urmărite împreună.
Erori frecvente la alegerea SCAME 874.R4040
Confundarea dimensiunii nominale cu înălțimea utilă
Canalul are dimensiunea nominală de 40x40mm, însă înălțimea utilă declarată este de 30mm. Valorile descriu caracteristici diferite.
Omiterea execuției cu pas redus
Reperul 874.R4040 este declarat SHORT PITCH. Pasul redus face parte din identificarea acestei variante WADO.
Descrierea materialului ca PVC fără confirmare
Pentru reperul exact, documentația tehnică declară termoplastic. Aceasta este formularea care trebuie păstrată în specificațiile produsului.
Interpretarea GW 960°C drept temperatură de lucru
GW 960°C este valoarea testului glow-wire. Intervalul de temperatură de lucru este separat, de -15°C până la +60°C.
Întrebări frecvente despre canalul SCAME 874.R4040
Ce dimensiuni are SCAME 874.R4040?
Canalul de cablaj perforat SCAME WADO 874.R4040 are dimensiunea nominală de 40x40mm și înălțimea utilă de 30mm.
Este varianta cu pas redus?
Da. SCAME declară reperul 874.R4040 drept variantă SHORT PITCH, adică cu pas redus.
Ce lungime are bara?
Bara are lungimea standard de 2m. Dimensiunea de 40x40mm descrie separat secțiunea nominală a canalului.
Din ce material este realizat?
SCAME declară pentru reperul 874.R4040 material termoplastic, de culoare gri.
Care este temperatura de lucru?
Temperatura de lucru declarată este cuprinsă între -15°C și +60°C. Valoarea GW 960°C se referă separat la testul cu fir incandescent.
