Canal cablaj perforat SCAME WADO 4x8cm pas redus 2m 874.R4080

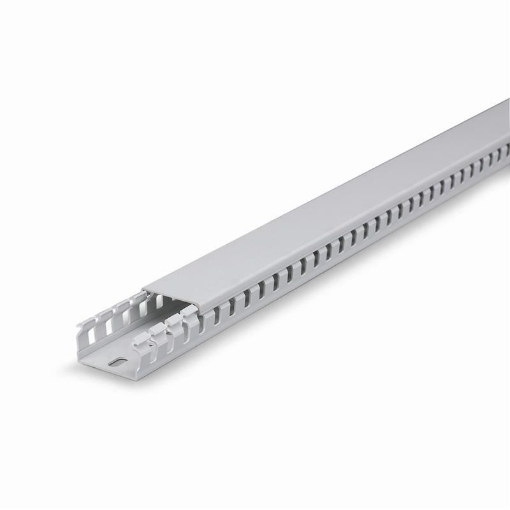

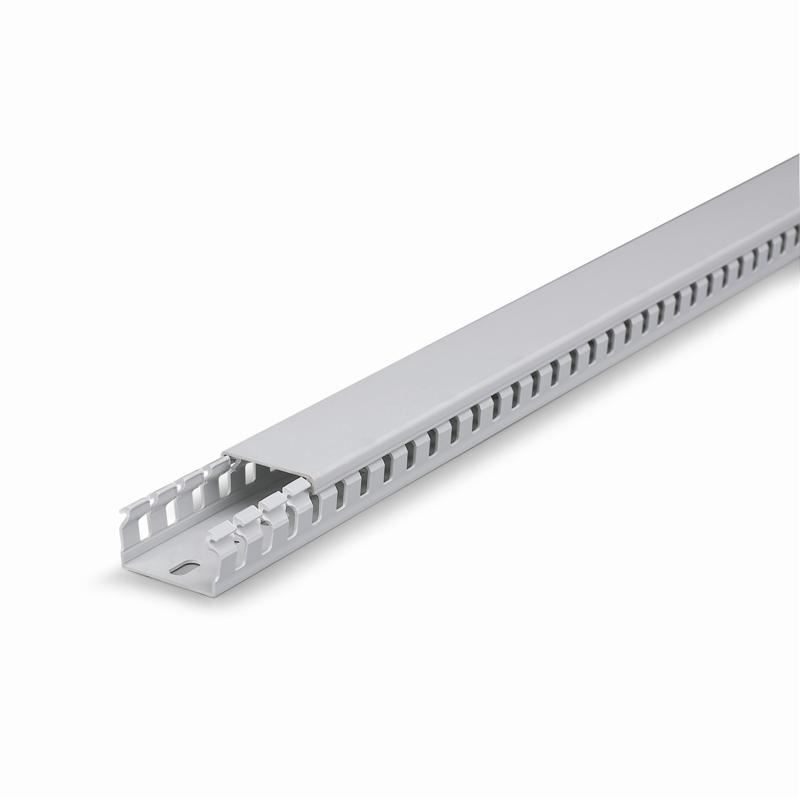

Canal cablaj perforat SCAME WADO este un profil din termoplastic gri pentru organizarea conductoarelor în tablouri și dulapuri electrice. Formatul de 4x8cm și fantele laterale cu pas redus permit gruparea firelor pe un traseu comun, cu ieșiri către bornele aparatelor.

Cablaj ordonat între aparatele din tablou

Canal cablaj perforat se utilizează în interiorul tabloului pentru conducerea cablajului între zonele de conexiune. Poate fi poziționat lângă rândurile de siguranțe automate, relee, aparate de comandă sau cleme, în funcție de schema și configurația ansamblului.

Conductoarele urmează traseul canalului și ies prin fantele laterale în dreptul componentelor la care trebuie conectate. Această organizare păstrează firele grupate între aparate și permite distribuirea lor către punctele de conexiune fără răspândirea întregului cablaj în carcasă.

Un traseu bine organizat este util atât la realizarea tabloului, cât și la verificările ulterioare. Ieșirile către aparataj pot fi urmărite mai ușor, iar marcarea conductoarelor completează identificarea circuitelor. Canalul oferă suportul pentru organizare, în timp ce conexiunile se realizează la bornele echipamentelor.

Pas redus pentru distribuirea firelor către borne apropiate

Fantele cu pas redus oferă puncte apropiate de ieșire de-a lungul pereților laterali. Configurația este utilă în zonele unde conductoarele trebuie distribuite către mai multe borne aflate pe același rând de aparataj.

Firele pot părăsi traseul principal în poziții adaptate conexiunilor, păstrând restul cablajului în canal. Pentru o dispunere practică, poziția profilului se corelează cu accesul la borne și cu spațiul necesar conductoarelor între canal și aparate.

Modelul 874.R4080 este execuția cu pas redus din seria WADO. Acest atribut contează atunci când proiectul cere ieșiri dese către componente, alături de dimensiunea și configurația interioară a canalului.

Canal cablaj perforat 4x8cm cu un compartiment

Lățimea nominală de 40mm și înălțimea nominală de 80mm definesc formatul profilului. Canalul are un compartiment, cu înălțime utilă de 68mm, pentru gruparea conductoarelor pe traseul stabilit.

Alegerea dimensiunii se face după spațiul ocupat de cablaj pe porțiunea cea mai încărcată. Numărul firelor, diametrul lor exterior și felul în care se reunesc în canal influențează spațiul necesar. Izolația conductoarelor trebuie inclusă în această evaluare, nu doar secțiunea metalică a fiecărui fir.

Formatul trebuie să încapă în configurația tabloului fără a limita accesul la aparataj. Contează lățimea disponibilă între componente, adâncimea carcasei și spațiul până la capacul acesteia. Un singur compartiment înseamnă un traseu comun, fără separarea interioară în zone distincte.

Termoplastic gri pentru utilizare în interiorul ansamblului

Carcasa canalului este realizată din termoplastic gri și are rezistență mecanică IK06. Materialul are clasă de auto-stingere UL94 V0 și test cu fir incandescent GW850°C.

Temperatura de lucru este cuprinsă între -5°C și +60°C, iar tensiunea nominală este de 1000V. Intervalul termic privește condițiile de utilizare ale canalului. Valoarea de 850°C se referă la testul materialului și nu reprezintă temperatura de funcționare.

Bară standard de 2m pentru planificarea traseelor

Lungimea standard a barei este de 2m. La stabilirea necesarului se iau în calcul traseele orizontale și verticale prevăzute în tablou, precum și poziția rândurilor de aparataj.

Planificarea traseelor înainte de alegerea cantității permite corelarea lungimii canalului cu configurația reală a ansamblului. Lungimea barei și secțiunea de 4x8cm au roluri diferite: prima stabilește întinderea traseului, iar secțiunea influențează spațiul disponibil pentru cablaj.

Erori frecvente la alegerea unui canal de cablaj perforat

• Alegerea canalului de cablaj perforat fără evaluarea volumului de fire. Un traseu prea aglomerat îngreunează organizarea; verifică diametrele exterioare și zonele în care se reunesc conductoarele.
• Ignorarea înălțimii profilului în raport cu tabloul. Canalul trebuie să încapă în carcasă și să păstreze accesul necesar la aparataj.
• Folosirea unui compartiment comun când configurația instalației cere separare fizică. Modelul are un compartiment, iar organizarea circuitelor trebuie să corespundă proiectului.

Întrebări frecvente despre canalul de cablaj perforat SCAME WADO

Este potrivit pentru cablajul unui tablou de automatizare?

Da, canalul poate organiza conductoarele dintr-un tablou de automatizare, dacă formatul și compartimentul comun corespund configurației, iar condițiile de utilizare se încadrează în parametrii produsului.

Câte fire încap în canalul de cablaj perforat?

Capacitatea depinde de diametrele exterioare și de aranjarea conductoarelor. Formatul de 4x8cm nu stabilește singur un număr fix de fire.

Canal cablaj perforat poate înlocui șina DIN?

Nu. Canalul WADO organizează conductoarele, iar șina DIN susține aparatele prevăzute cu prindere compatibilă. Fiecare element are propriul rol în tablou.

Cantitatea se exprimă în bare sau în metri?

Unitatea de vânzare este metrul liniar, iar lungimea standard a barei este de 2m. Necesarul se stabilește după lungimea traseelor din proiect.
