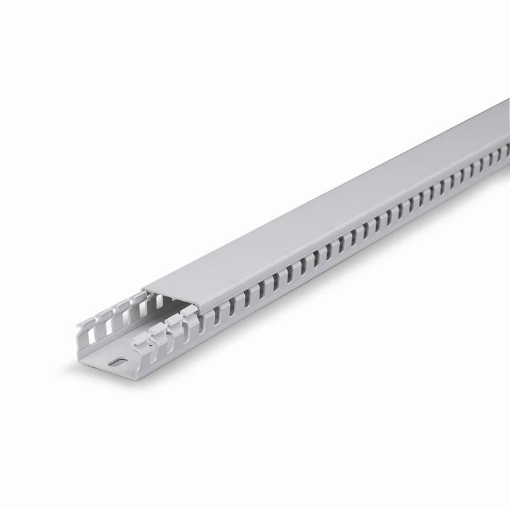

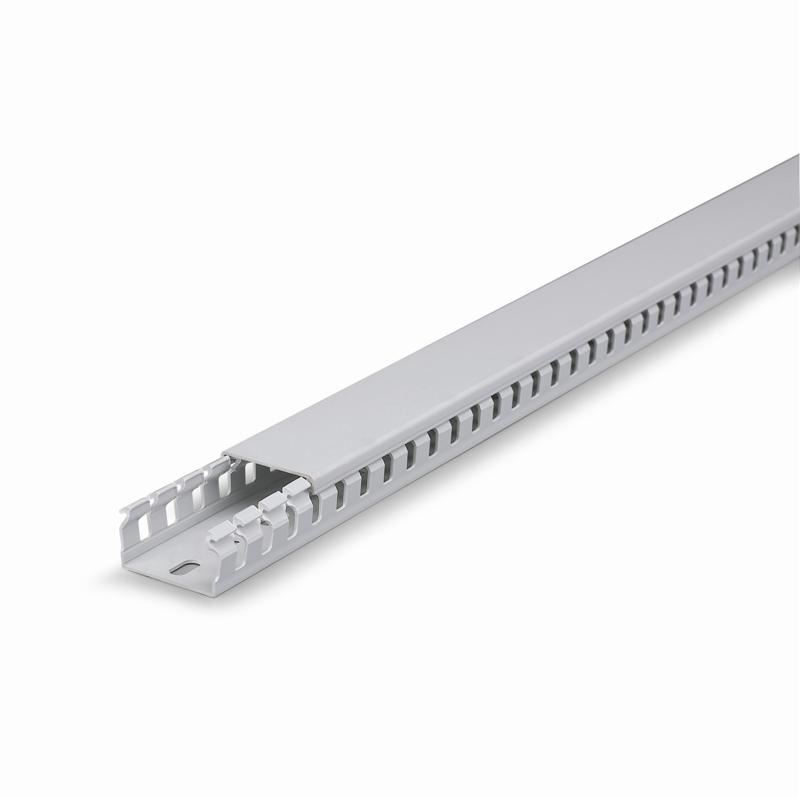

Canalul de cablaj perforat SCAME WADO 874.R6080 este un canal de 60x80mm, cu pas redus, destinat organizării cablajului în tablouri și dulapuri electrice. Are un compartiment și o înălțime utilă de 68mm, iar lungimea standard a barei este de 2m. Este realizat din termoplastic gri fără halogeni. Pentru acest reper, SCAME declară rezistență mecanică IK06, tensiune nominală de 1000V, temperatură de lucru între -15°C și +60°C și test glow-wire GW 960°C.
Codul 874.R6080 identifică exact execuția de 60x80mm cu pas redus din seria WADO. Este un detaliu important la selecție, deoarece SCAME oferă și reperul 874.6080 cu aceeași dimensiune nominală de 60x80mm, dar cu pas standard. Dimensiunea canalului nu este, așadar, suficientă pentru identificarea variantei corecte.
Caracteristicile canalului de cablaj SCAME 874.R6080
Canalul SCAME WADO 874.R6080 are lățimea nominală de 60mm și înălțimea nominală de 80mm. Înălțimea utilă declarată de producător este de 68mm. Configurația este cu un singur compartiment, iar canalul este perforat și prevăzut cu capac.
Execuția este clasificată de SCAME drept SHORT PITCH, adică pas redus. Materialul utilizat este termoplastic de culoare gri, iar producătorul declară explicit caracteristica halogen-free. Bara are lungimea standard de 2m.
| Caracteristică |
SCAME 874.R6080 |
Ce verifici la alegere |
| Tip produs |
Canal cablaj perforat |
Este un canal cu fante pentru cablaj în tablouri și dulapuri electrice. |
| Serie |
WADO |
Identifică familia comercială SCAME. |
| Dimensiuni |
60x80mm |
Diferențiază secțiunea de celelalte dimensiuni WADO. |
| Execuție |
Pas redus |
Diferențiază 874.R6080 de reperul 874.6080 cu pas standard. |
| Compartimente |
1 |
Definește configurația interioară a canalului. |
| Înălțime utilă |
68mm |
Este diferită de înălțimea nominală de 80mm. |
| Material |
Termoplastic gri, fără halogeni |
Materialul și caracteristica declarate pentru acest reper. |
| Rezistență mecanică |
IK06 |
Clasa de rezistență la impact declarată de SCAME. |
| Temperatură de lucru |
-15°C / +60°C |
Intervalul declarat pentru produs. |
| Lungime standard |
2m |
Lungimea standard a barei. |
Canal cablaj perforat 60x80mm pentru tablouri electrice
SCAME încadrează WADO 874.R6080 ca slotted cable trunking, adică un canal perforat pentru cablaj. Standardul EN 50085-2-3 declarat pentru produs privește în mod specific sistemele de canale perforate destinate instalării în dulapuri. Această încadrare este utilă pentru a diferenția produsul de canalele închise utilizate pentru alte tipuri de trasee electrice.
Fantele canalului permit distribuirea conductoarelor către aparatajul din interiorul tabloului sau dulapului electric. Canalul grupează cablajul pe traseul stabilit în interiorul ansamblului, iar capacul completează construcția sistemului WADO.
Ce înseamnă dimensiunea 60x80mm?
Dimensiunea nominală de 60x80mm indică lățimea de 60mm și înălțimea de 80mm. Această secțiune diferențiază reperul 874.R6080 de variantele WADO precum 40x80mm, 60x60mm sau 80x80mm.
Separat, producătorul indică o înălțime utilă de 68mm. Valoarea de 68mm nu înlocuiește dimensiunea nominală de 80mm și nu reprezintă o neconcordanță: cele două valori descriu dimensiuni diferite ale canalului. La compararea variantelor trebuie păstrate atât secțiunea nominală, cât și dimensiunile utile declarate.
Pas redus: diferența importantă pentru 874.R6080
SCAME identifică reperul 874.R6080 drept varianta SHORT PITCH. În terminologia utilizată pentru aceste canale, aceasta este execuția cu pas redus. Litera „R” din cod ajută astfel la diferențierea variantei de produs.
Există și SCAME 874.6080, un canal cu aceeași secțiune nominală de 60x80mm, dar cu pas standard. Cele două repere nu trebuie tratate drept același produs. Dacă este necesară execuția cu pas redus, codul complet 874.R6080 trebuie păstrat în identificarea canalului.
Un compartiment și înălțime utilă de 68mm
SCAME 874.R6080 are un compartiment. Această configurație interioară trebuie luată în calcul separat de dimensiunea exterioară a canalului, în special atunci când sunt comparate sisteme de organizare a cablajului cu structuri diferite.
Înălțimea utilă de 68mm completează informația oferită de secțiunea nominală de 60x80mm. Pentru alegerea unei dimensiuni WADO este utilă verificarea spațiului necesar cablajului și a cerințelor proiectului, fără a presupune că două canale cu aceeași înălțime nominală au și aceeași lățime sau aceeași configurație.
Termoplastic fără halogeni, IK06 și GW 960°C
Canalul de cablaj SCAME WADO 874.R6080 este realizat din termoplastic gri fără halogeni. Pentru rezistența mecanică, producătorul declară clasa IK06.
Testul glow-wire declarat pentru acest reper este GW 960°C. Acesta reprezintă o caracteristică distinctă de intervalul temperaturii de lucru, care este specificat separat între -15°C și +60°C. Fișa tehnică indică și o tensiune nominală de 1000V.
Aceste valori nu trebuie confundate între ele: temperatura de lucru, testul glow-wire, rezistența IK și tensiunea nominală descriu caracteristici tehnice diferite ale canalului.
Bară standard cu lungimea de 2m
Lungimea standard a canalului SCAME 874.R6080 este de 2m. Această valoare descrie lungimea fizică a barei și trebuie diferențiată de secțiunea de 60x80mm.
La estimarea necesarului, lungimea traseelor trebuie corelată cu lungimea standard a barelor și cu configurația concretă a tabloului. Pentru identificarea reperului rămân însă esențiale secțiunea de 60x80mm, execuția cu pas redus și codul 874.R6080.
Standarde declarate pentru SCAME WADO 874.R6080
SCAME declară pentru acest reper conformitatea cu EN 50085-1, EN 50085-2-3 și EN 50085-1/A1. Este indicată și Directiva 2014/35/UE privind joasa tensiune.
EN 50085-2-3 este relevant în mod particular pentru tipul produsului, deoarece se referă la cerințele pentru sistemele de canale perforate destinate instalării în dulapuri. Acest lucru susține încadrarea produsului ca soluție de organizare a cablajului în interiorul tablourilor și dulapurilor electrice.
Cum identifici corect SCAME 874.R6080?
Identificarea exactă se face prin combinația canal cablaj perforat + SCAME WADO + 60x80mm + pas redus + 874.R6080. Acest set de informații permite diferențierea atât de celelalte dimensiuni WADO, cât și de varianta 60x80mm cu pas standard.
Nu este suficientă alegerea unui canal doar după înălțimea de 80mm. În aceeași familie există mai multe lățimi, iar o schimbare de la 40x80mm la 60x80mm sau 80x80mm înseamnă selectarea unui alt reper. Pentru alte dimensiuni și componente asociate pot fi consultate sistemele de distribuție, bare și cleme.
Erori frecvente la alegerea canalului SCAME 874.R6080
Confundarea reperelor 874.R6080 și 874.6080
Ambele au dimensiunea nominală de 60x80mm, însă 874.R6080 este varianta cu pas redus. Reperul 874.6080 este varianta cu pas standard.
Alegerea numai după înălțimea de 80mm
Înălțimea nu identifică secțiunea completă. Pentru acest reper, dimensiunea nominală este 60x80mm, iar în seria WADO există și alte lățimi asociate înălțimii de 80mm.
Confundarea înălțimii utile cu dimensiunea nominală
Înălțimea nominală este de 80mm, în timp ce 68mm este înălțimea utilă declarată pentru canal. Ambele valori sunt corecte, dar descriu dimensiuni diferite.
Confundarea canalului WADO cu un canal închis pentru trasee generale
SCAME 874.R6080 este un canal de cablaj perforat. Încadrarea și standardul specific declarat de producător vizează canalele perforate destinate instalării în dulapuri.
Întrebări frecvente despre canalul SCAME 874.R6080
Ce dimensiuni are canalul SCAME 874.R6080?
Canalul de cablaj perforat SCAME WADO 874.R6080 are dimensiunile nominale de 60x80mm și o înălțime utilă declarată de 68mm.
SCAME 874.R6080 are pas redus?
Da. Reperul este identificat de producător ca SHORT PITCH, adică execuția cu pas redus.
Care este diferența dintre 874.R6080 și 874.6080?
Ambele repere au secțiunea de 60x80mm. 874.R6080 are pas redus, în timp ce 874.6080 este varianta cu pas standard.
Ce lungime are canalul SCAME 874.R6080?
Lungimea standard a barei este de 2m.
Din ce material este realizat canalul?
SCAME 874.R6080 este realizat din termoplastic gri fără halogeni. Producătorul declară IK06, GW 960°C și temperatură de lucru între -15°C și +60°C.
