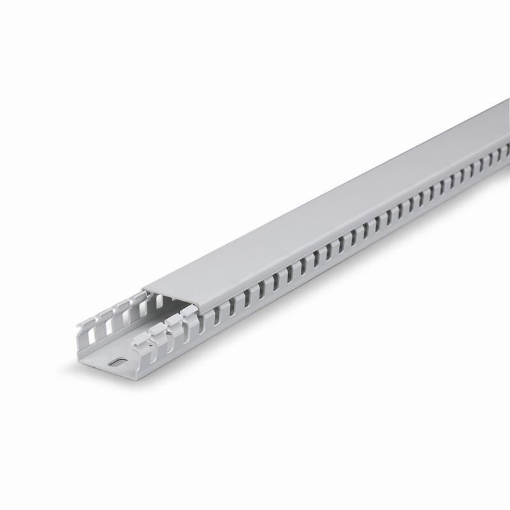

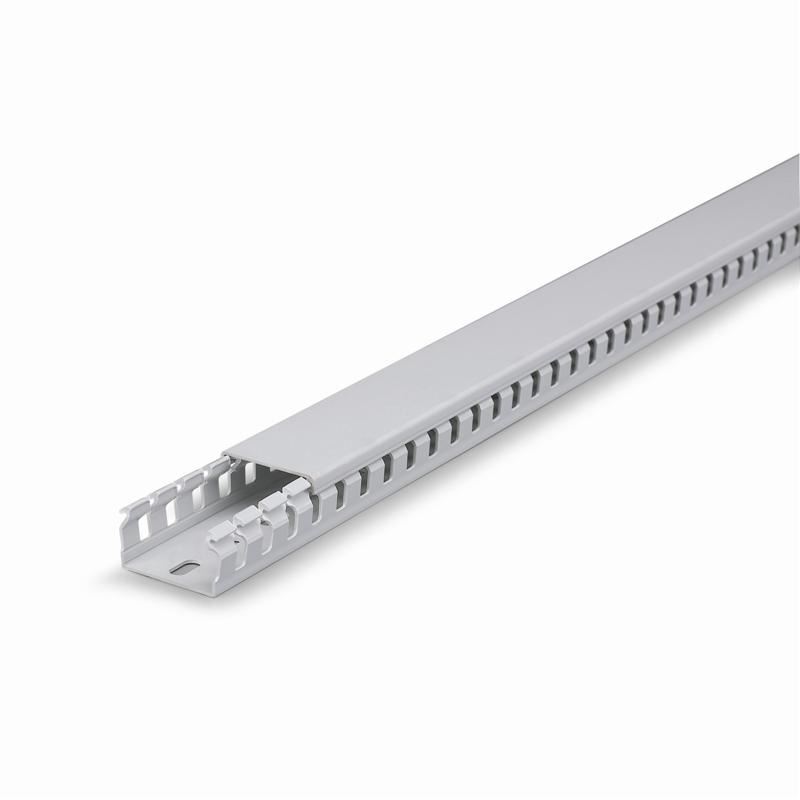

Canal cablaj perforat SCAME WADO 80x80mm pas redus 2m 874.R8080

Canalul de cablaj perforat SCAME WADO 874.R8080 este un canal de 80x80mm, cu pas redus, destinat organizării cablajului în tablouri și dulapuri electrice. Are un compartiment, înălțime utilă de 68mm și este realizat din termoplastic gri. Bara are lungimea standard de 2m. Pentru acest reper, SCAME declară rezistență mecanică IK06, tensiune nominală de 1000V, temperatură de lucru între -15°C și +60°C și test glow-wire GW 960°C.

Codul 874.R8080 identifică exact varianta de 80x80mm cu pas redus din seria WADO. Dimensiunea nu trebuie utilizată singură pentru identificarea produsului, deoarece în aceeași familie există și execuții cu alte dimensiuni sau alt tip de perforație. Combinația 80x80mm, pas redus și reper 874.R8080 permite verificarea fără ambiguitate a variantei.

Caracteristicile canalului de cablaj SCAME 874.R8080

SCAME definește reperul 874.R8080 drept slotted cable trunking, adică un canal de cablaj perforat. Produsul aparține seriei WADO și are dimensiunea nominală de 80x80mm. Execuția este clasificată de producător drept SHORT PITCH, corespunzătoare variantei cu pas redus.

Canalul are un singur compartiment și o înălțime utilă declarată de 68mm. Corpul este realizat din termoplastic de culoare gri. Bara comercializată pe ETBM are lungimea de 2m.

Canal cablaj perforat 80x80mm pentru tablouri electrice

Seria WADO este încadrată de SCAME la sistemele de canal de cablaj perforat, iar standardul EN 50085-2-3 declarat pentru 874.R8080 privește în mod specific sistemele de canale perforate destinate instalării în dulapuri. Acest context definește produsul mai precis decât descrierile generale care îl prezintă drept canal pentru orice tip de traseu electric.

Fantele laterale permit distribuirea conductoarelor din canal către aparatajul din interiorul tabloului sau dulapului electric. Dimensiunea de 80x80mm oferă o secțiune diferită de variantele WADO de 40x80mm, 60x80mm sau 100x80mm, astfel încât dimensiunea trebuie verificată înainte de selectarea reperului.

Ce înseamnă pas redus la SCAME 874.R8080?

SCAME clasifică reperul 874.R8080 drept SHORT PITCH, adică varianta cu pas redus. Această caracteristică trebuie păstrată în identificarea produsului, mai ales atunci când canalul este comparat cu o execuție WADO de aceeași dimensiune, dar cu perforație diferită.

Sursele oficiale SCAME descriu această execuție și ca variantă cu perforație densă sau îngustă. Astfel, litera R din cod nu este un element decorativ al reperului, ci ajută la diferențierea acestei configurații în familia WADO.

80x80mm nominal și 68mm înălțime utilă

Dimensiunea nominală a canalului este de 80x80mm. Separat, înălțimea utilă declarată este de 68mm. Valorile sunt ambele corecte, dar descriu caracteristici diferite ale produsului.

Cei 80mm reprezintă înălțimea nominală exterioară inclusă în dimensiunea canalului, în timp ce 68mm reprezintă înălțimea utilă specificată de SCAME. Această diferență trebuie păstrată atunci când este evaluat spațiul interior sau când produsul este comparat cu alte dimensiuni WADO.

Un compartiment și bară de 2m

SCAME 874.R8080 este realizat cu un singur compartiment. Această configurație interioară trebuie diferențiată de numărul fantelor sau de caracteristicile perforației.

Bara are lungimea standard de 2m. PDP-ul ETBM afișează prețul pe metru liniar, însă lungimea fizică a reperului comercializat este de 2m. Dimensiunea 80x80mm descrie secțiunea canalului și nu include lungimea barei.

Termoplastic gri și rezistență IK06

Canalul SCAME WADO 874.R8080 este realizat din termoplastic gri. Aceasta este formularea confirmată de fișa tehnică și trebuie preferată unei clasificări comerciale generale precum „canal PVC” atunci când materialul produsului este descris în copy.

Rezistența mecanică declarată este IK06. Valoarea descrie clasificarea la impact a canalului și nu trebuie confundată cu un grad IP. Pentru reperul exact, fișa tehnică furnizează IK06 ca parametru de rezistență mecanică.

Tensiune nominală 1000V

Documentația SCAME declară pentru 874.R8080 o tensiune nominală de 1000V. Aceasta reprezintă o caracteristică tehnică a sistemului de canal pentru cablaj.

Canalul este un element pasiv de organizare a cablajului, astfel încât valoarea de 1000V nu trebuie interpretată ca o tensiune de alimentare proprie produsului. Ea trebuie păstrată în contextul caracteristicilor tehnice declarate pentru sistem.

Temperatură de lucru -15°C / +60°C

Intervalul de temperatură de lucru declarat pentru SCAME 874.R8080 este de -15°C până la +60°C. Aceasta este valoarea din fișa tehnică aferentă reperului exact și are prioritate față de valori diferite întâlnite în unele listări comerciale.

Temperatura de lucru trebuie diferențiată de testul glow-wire. Valoarea maximă de +60°C din intervalul de funcționare nu are aceeași semnificație cu cei 960°C ai testului materialului.

Ce reprezintă GW 960°C?

SCAME declară pentru reperul 874.R8080 GW 960°C. GW indică testul cu fir incandescent aplicat materialului și nu temperatura la care canalul poate funcționa continuu.

Prin urmare, 960°C nu trebuie prezentat drept „temperatură maximă de lucru” sau „rezistență la foc 960°C”. Intervalul de temperatură de lucru este declarat separat la -15°C / +60°C.

Diferențe față de alte dimensiuni WADO cu înălțime de 80mm

În gama cu pas redus există mai multe canale care păstrează înălțimea nominală de 80mm, dar au lățimi diferite. SCAME 874.R4080 are 40x80mm, 874.R6080 are 60x80mm, 874.R8080 are 80x80mm, iar 874.R0080 are 100x80mm.

Aceste produse nu trebuie tratate ca aceeași variantă. Chiar dacă împart unele caracteristici ale seriei, lățimea nominală și codul producătorului sunt diferite. Pentru alegerea corectă trebuie urmărit reperul care corespunde dimensiunii necesare.

Standarde declarate pentru SCAME 874.R8080

Fișa tehnică SCAME indică standardele EN 50085-1 și EN 50085-2-3. Cel de-al doilea standard vizează cerințele particulare pentru sistemele de canale perforate destinate instalării în dulapuri.

Este declarată și Directiva 2014/35/UE privind joasa tensiune. Aceste referințe susțin încadrarea tehnică a produsului ca sistem de canal perforat pentru cablaj în interiorul tablourilor și dulapurilor electrice.

Cum identifici corect SCAME 874.R8080?

Combinația relevantă este canal cablaj perforat + SCAME WADO + 80x80mm + pas redus + 874.R8080. Înălțimea utilă de 68mm, configurația cu un compartiment, bara de 2m și IK06 oferă verificări suplimentare.

Pentru alte dimensiuni din această familie pot fi consultate sistemele de distribuție, bare și cleme. La compararea canalelor WADO, dimensiunea și reperul producătorului trebuie urmărite împreună.

Erori frecvente la alegerea SCAME 874.R8080

Confundarea dimensiunii nominale cu înălțimea utilă

Canalul are dimensiuni nominale de 80x80mm, însă înălțimea utilă este de 68mm. Valorile descriu dimensiuni diferite.

Omiterea execuției cu pas redus

SCAME 874.R8080 este declarat SHORT PITCH. Pasul redus face parte din identificarea variantei.

Descrierea materialului drept PVC fără verificarea reperului

Fișa tehnică pentru produsul exact declară termoplastic. Aceasta este formularea potrivită pentru descrierea materialului.

Interpretarea GW 960°C ca temperatură de utilizare

GW 960°C reprezintă testul cu fir incandescent. Temperatura de lucru declarată este separat de -15°C până la +60°C.

Întrebări frecvente despre canalul SCAME 874.R8080

Ce dimensiuni are canalul SCAME 874.R8080?

Canalul de cablaj perforat SCAME WADO 874.R8080 are dimensiunile nominale de 80x80mm și înălțimea utilă de 68mm.

SCAME 874.R8080 are pas redus?

Da. Producătorul identifică reperul drept SHORT PITCH, adică varianta cu pas redus.

Ce lungime are bara?

Canalul SCAME 874.R8080 este comercializat în bare cu lungimea de 2m.

Din ce material este realizat?

Fișa tehnică declară termoplastic gri. Rezistența mecanică specificată pentru reper este IK06.

Care este temperatura de lucru?

Intervalul declarat pentru SCAME 874.R8080 este de -15°C până la +60°C. GW 960°C reprezintă separat valoarea testului cu fir incandescent.
